Loại màn hình LCD 16:9 Màn hình 12.8 inch

  • Kích thước: 12.8 inch
  • Độ phân giải: 1920 x RGB x 1080
  • Xem hướng: TẤT CẢ
  • Giao diện: LVDS 2 cổng (chế độ DE)
  • Bảng điều khiển cảm ứng: incell
  • Độ sáng (cd/m²): 680
  • Kích thước phác thảo: 299.9 (Rộng) * 182.08 (Cao) * 8.67 (Sâu)
NHẬN BÁO GIÁ

Tìm kiếm màn hình LCD

Mô tả Chi tiết

Màn hình 12.88 inch Độ phân giải 1920 x 1080, IC điều khiển TDDI, giao diện LVDS 2 cổng (chế độ DE), Mô-đun TFT là màn hình tinh thể lỏng (LCD) dạng màng mỏng ma trận hoạt động màu (TFT). LCD LTPS cấu thành nên mô hình này, IC điều khiển TDDI, FPC (mạch in mềm), PCBA, đèn nền và bộ phận Coverglass.

  • Để biết thông số kỹ thuật chi tiết, vui lòng liên hệ với chúng tôi để cung cấp thông số kỹ thuật của màn hình LCD.
  • Có thể lựa chọn độ sáng đèn nền, độ sáng chung: 250~300cd/m², độ sáng trung bình: 400~500cd/m²; độ sáng cao: 800~1000cd/m²;
  • có thể tùy chỉnh theo yêu cầu của khách hàng, thay đổi giao diện FPC, độ sáng đèn nền, hình dạng và kích thước cấu trúc;
  • có thể được trang bị màn hình cảm ứng điện trở hoặc điện dung theo nhu cầu của khách hàng; có thể lựa chọn nhiều phương pháp cán màng, cán khung, cán toàn bộ OCA;
STTMụcĐặc điểm kỹ thuậtđơn vịLưu ý
1Kích thước màn hình LCD12.88inch
2Độ phân giải1920xRGBx1080-
3Cảm ứng đồng đềuĐường cơ sở tối thiểu của các điểm Xn* Yn / Đường cơ sở tối đa của các điểm Xn* Yn*100%≥ 85%Kiểm tra bằng
4Căn chỉnh pixel màuSọc dọc RGB
5Công nghệ TFTLTPS-
Công nghệ cảm ứngTrong ô-
6Chế độ hiển thịĐen bình thường-
7Khu vực hoạt động285.12 (W) * 160.38 (H)mm
8Pixel sân0.1485 (W) * 0.1485 (H)mm
9Aspect ratio16:9
10Kích thước phác thảo TPM299.9(Rộng)*182.08(Cao)*8.67(T)mmkhông có màng bảo vệ
11Giao thứcLVDS 2 cổng (chế độ DE)
12Chút màu sắc24 bit (VESA)
13Ngón tay ướthỗ trợ
14Xử lý bề mặt phân cựcHC
15Bảo vệ môi trường

Hạng mục

RoHS-
16Tỷ lệ báo cáo120Hz
17Độ chính xác (φ8mm)+/-1mm cho vùng Trung tâm, +/-

1.5mm cho vùng viền

18Độ tuyến tính (Ф8mm)+/-1mm cho vùng Trung tâm, +/-

1.5mm cho vùng viền

19Độ rung (Ф8mm)+/-1mm cho vùng Trung tâmmm
20Tách hai ngón tay

(Ф8mm)



12

mm
21Yêu cầu SNR≥ 40dB
22Hỗ trợ ngón tay số10
24Độ nhạy di chuyển (Tối thiểu)

Kích thước cảm ứng）

Min φ6mm, Trung tâm <=1.0mm

Không ngắt kết nối

25Hỗ trợ găng tayhỗ trợ≤2mm

Hongcai màn hình lcd ips nhà sản xuất cung cấp chất lượng vượt trội vượt qua các tiêu chuẩn của ngành. Sản phẩm của chúng tôi luôn không bị biến dạng màu, với màu sắc và độ sáng đồng đều trên tất cả các lô. Được thiết kế để đáp ứng cả yêu cầu sản xuất công nghiệp và tiêu dùng, màn hình của chúng tôi cung cấp chất lượng ổn định, hiệu suất đáng tin cậy và nguồn cung cấp liên tục.

Vẽ



Giao thức

Gán chân FPC của BLU.

1VLEDA1Anode VLED+1
2VLEDA2Anode VLED+2
3VLEDA3Anode VLED+3
4NCKhông kết nối
5NTC +Cảm biến nhiệt cho đèn LED
6NTC-Cảm biến nhiệt cho đèn LED
7NCKhông kết nối
8VLED C3VLED-Cực âm 3
9VLED C2VLED-Cực âm 2
10VLED C1VLED-Cực âm 1

Phân công chân FPC1. (Đầu nối phù hợp: FH28K-60S-0.5SH)

PINKÝ HIỆUCHỨC NĂNGI / O / PChi tiết
1GND11Mặt đấtP
2THẤT ​​BẠITín hiệu đầu ra phát hiện lỗi.O
3VDD2Nguồn điện 3.3v cho logic và analogP
4VDD1Nguồn điện 3.3v cho logic và analogP
5VDD0Nguồn điện 3.3v cho logic và analogP
6NC10Không kết nối–
7Đặt lạiPin đặt lại toàn cầuI
8NC(PON)Ngủ. Pin cài đặt chế độ bật nguồn. Hoạt động caoIBYD NC
9HIỂN THỊHiển thị Bật. Pin cài đặt chế độ hiển thị. Hoạt động caoI
10LÃO HÓACHẾ ĐỘ BIST. Hoạt động caoI
11ID1Mã PIN ID (H), chỉ dành cho khách hàng, không sử dụng cho CSOTOCSOT NC
12GND10Mặt đấtP
130D0PDữ liệu đầu vào chênh lệch LVDS lẻ 0+I
14OD0NDữ liệu đầu vào chênh lệch LVDS lẻ 0-I
15GND9Mặt đấtP
16OD1PDữ liệu đầu vào chênh lệch LVDS lẻ 1+I
17OD1NDữ liệu đầu vào chênh lệch LVDS lẻ 1-I
18GND8Mặt đấtP
19OD2PDữ liệu đầu vào chênh lệch LVDS lẻ 2+I
20OD2NDữ liệu đầu vào chênh lệch LVDS lẻ 2-I
21GND7Mặt đấtP
22OCLKPĐầu vào đồng hồ LVDS lẻ +I
23OCLKNĐầu vào đồng hồ LVDS lẻ –I
24GND6Mặt đấtP
25OD3PDữ liệu đầu vào chênh lệch LVDS lẻ 3+I
26OD3NDữ liệu đầu vào chênh lệch LVDS lẻ 3-I
27GND5Mặt đấtP
28ED0PNgay cả dữ liệu đầu vào vi sai LVDS 0+I
29ED0NNgay cả dữ liệu đầu vào vi sai LVDS 0-I
30GND4Mặt đấtP
31ED1PNgay cả dữ liệu đầu vào vi sai LVDS 1+I
32ED1NNgay cả dữ liệu đầu vào vi sai LVDS 1-I
33GND3Mặt đấtP
34ED2PNgay cả dữ liệu đầu vào vi sai LVDS 2+I
35ED2NNgay cả dữ liệu đầu vào vi sai LVDS 2-I
36GND2Mặt đấtP
37ECLKPNgay cả đầu vào Đồng hồ LVDS +I
38ECLKNNgay cả đầu vào Đồng hồ LVDS –I
39GND1Mặt đấtP
40ED3PNgay cả dữ liệu đầu vào vi sai LVDS 3+I
41ED3NNgay cả dữ liệu đầu vào vi sai LVDS 3-I
42GND0Mặt đấtP
43NC5Không kết nối–
44ID3ID PIN(L), chỉ dành cho khách hàng, không sử dụng cho CSOTOCSOT NC
45ID2Mã PIN ID (H), chỉ dành cho khách hàng, không sử dụng cho CSOTOCSOT NC
46LCM_SCLĐầu vào đồng hồ giao diện nối tiếpI
47LCM_SDAĐịa chỉ giao diện nối tiếp và dữ liệu đầu vào cho giao diện SPII / O


48



LCM_CSX

Tín hiệu cho phép chip giao diện nối tiếp. Đối với khách hàng, kéo chân này lên

khi không sử dụng nó



I

49NC1Không kết nối–
50VOTPMã PIN OTP——Để sử dụng máy tạo FOG, phải nổi cho khách hàngP
51NC12Không kết nối–
52NC13Không kết nối–
53TP_RSTChạm vào đặt lạiI
54GND12Mặt đấtP
55TP_INTĐường ngắt TP.I


56



TP_SCL

Chạm vào dữ liệu I2C. Chân này đã được kéo lên VCC thông qua 4.7K

điện trở trên TPM. IIC ADDR: 0x46 (7 bit, Master)、 0x47 (7 bit, Slave)



I



57



TP_SDA

Chạm vào dữ liệu I2C. Chân này đã được kéo lên VCC thông qua điện trở 4.7K trên TPM

I / O

58NC14Không kết nối–
59NC15Không kết nối–
60TP_VDDNguồn điện cảm ứngPCSOT NC



Hình ảnh

FAQ

MOQ cho TFT kích thước nhỏ (bán tùy chỉnh)

Tùy chỉnh một phần (FPC, POL): 1Kpcs tùy thuộc vào mức độ tùy chỉnh.

MOQ cho màn hình TFT cỡ trung (bán tùy chỉnh)

Mẫu tiêu chuẩn: 200–1K chiếc
Bán tùy chỉnh: 1K–2K chiếc

Hỗ trợ FAE

Nhóm FAE của chúng tôi có thể hỗ trợ khớp giao diện (SPI, RGB, MCU, MIPI, LVDS), tích hợp trình điều khiển (ví dụ: nền tảng STM32, Linux, Android) và khắc phục sự cố.

Hệ thống quản lý cung ứng (SRM)

Chúng tôi sử dụng hệ thống ERP + SRM tích hợp để quản lý việc đánh giá nhà cung cấp, theo dõi hiệu suất và quản lý rủi ro. Hệ thống bao gồm khả năng truy xuất nguồn gốc nguyên liệu, giám sát giao hàng đúng hạn và quy trình kiểm soát chất lượng. Chúng tôi tuân thủ các tiêu chuẩn ISO9001 / ISO14001 / IATF16949.

Quy trình sản xuất nội bộ

Quy trình sản xuất nội bộ LCM + màn hình cảm ứng điện dung.

Quy trình thuê ngoài

Bảng điều khiển TFT, đèn nền và bảng mạch FPC

Đối tác Châu Âu

Khối lượng kinh doanh

Tổng khối lượng kinh doanh hàng năm: khoảng 5 triệu đô la Mỹ Thị phần EU: 5–8% tổng khối lượng Châu Á: 60–70%

Danh mục LCD

Danh mục LCD

Danh mục LCD Bar

Một phần của danh mục màn hình TFT LCD, sẽ được cập nhật …..

深 圳 市 泓 彩 科 技 有 限 公 司
Thâm Quyến Hongcai Công ty TNHH Công nghệ
 Email: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.Kích thước máyPhần NO.Nghị quyết Xem hướngOutline Kích thước
(Mm)		IC điều khiểnPINGiao thứcBacklight
(Đèn LED)		Độ sáng (Cd/m2)ĐẶC BIỆT
1Màn hình LCD 0.96 inchHC096BA100180*160　IPS23.40 * 46.75 1.5 *ST7735S104SPI1200　
2Màn hình LCD 1.22 inchHC-122BD1001240*240　IPS25.76 * 28.16 1.8 *ST7789T3103SPI2350Màn hình LCD vuông
3Màn hình LCD 1.3 inchHC-130HI1202A240*240　IPS26.20 * 29.22 2.0 *ST7789V12SPI2350Màn hình LCD vuông
4HC-130BC2401240*240　IPS26.20 * 29.22 1.52 *ST7789V324SPI/MCU2300Màn hình LCD vuông
5Màn hình LCD 1.4 inchHC-140HA2001320*320　IPS27.4 * 30.3 1.70 *ST7365P20MCU3350Màn hình LCD vuông
6Màn hình LCD 1.44 inchHC-144HB1204128*12812 giờ　29.50 * 36.50 2.5 *ST7735S12SPI2300Màn hình LCD vuông
7Màn hình LCD 1.54 inchHC-154HX2501240*240　IPS31.52 * 33.72 1.90 *ST7789V25MIPI3350Màn hình LCD vuông
8HC-154HI2402240*240　IPS31.52 * 33.72 1.90 *ST7789V24SPI3350　
9Màn hình LCD 1.69 inchHC-154BD1601240*240　IPS30.52 * 33.72 1.70 *ST7789P316SPI3300Màn hình LCD dọc
10Màn hình LCD 1.77 inchHC-177CB1001128*16012 giờ　34.00 * 45.83 2.35 *ST7735S10SPI2350　
11K177B201412 giờ　34.70 * 46.70 2.30 *ST7735S20MCU2300　
12Màn hình LCD 2.0 inchK200B2008176*22012 giờ　37.68 * 51.30 2.20 *ST7775R20MCU3300　
13K200A2030012 giờ　37.68 * 51.30 2.20 *ILI9225G20MCU / SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 2.20 *ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 2.20 *ST7789V22MCU4350　
16Màn hình LCD 2.01 inchHC-201ISW001N0240*296　IPS34.04 * 43.42 1.46 *ST7789W315SPI4350
17Màn hình LCD 2.2 inchK220A24101176*22012 giờ　40.20 * 55.60 2.35 *ILI9225G24MCU4350　
18HC-220BI4501240*32012 giờ　38.68 * 55.14 2.35 *ST7789V2-G445MCU4350　
19HC-220BI4002240*32012 giờ　38.68 * 55.14 2.35 *ST7789V2-G440MCU/SPI/RGB4350　
20Màn hình LCD 2.31 inchK230J3607240*32012 giờ　50.80 * 45.80 2.35 *ILI9342C36MCU4350
21HC-230HJ40016 giờ　55.00 * 47.55 2.75 *ILI9342C40RGB2350
22Màn hình LCD 2.4 inchH24I2005240*32012 giờ　42.72 * 60.26 2.30 *ST7789V20MCU4350　
23H24I100212 giờ　42.72 * 60.26 2.30 *ST7789V10SPI4350　
24K240B402012 giờ　42.72 * 59.46 2.50 *ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 2.30 *ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 2.30 *ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 2.15 *ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 2.30 *ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 2.35 *ST7789V40RGB4300　
30Màn hình LCD 2.6 inchHC-260LI4001320*2406 giờ　57.6 * 50.05 3.00 *ILI9342C40MCU4300
31Màn hình LCD 2.8 inchK280I4005240*32012 giờ　50.00 * 69.20 2.45 *ST7789V40MCU4350　
32HC-280CI241012 giờ　50.00 * 69.20 2.30 *ST7789V24MCU4350　
33HC-280CI240512 giờ　50.00 * 69.20 2.30 *ST7789V24SPI4350　
34H28B400112 giờ　50.00 * 69.20 2.30 *ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 2.30 *ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 2.30 *ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 2.35 *ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 2.15 *JD985233MIPI4300　
39H28N4009240*40012 giờ　43.22 * 73.20 3.05 *ILI932740RGB4350　
40HC-280HY4001A12 giờ　43.80 * 71.92 2.35 *ST779340MCU4350　
41Màn hình LCD 2.95/2.96 inchHC-295BS2501360*640　IPS42.70 * 74.70 2.05 *ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 2.05 *ST770139RGB6320　
43Màn hình LCD 2.95 inchHC-295BS3001480*854　IPS43.00 * 74.87 2.24 *ST770130MIPI6320　
44Màn hình LCD 2.99 inchHC-299HS4001268*800　IPS26.96 * 80.08 1.80 *ST770140RGB6350Màn hình LCD dọc
45Màn hình LCD 3.2 inchK320I20300240*32012 giờ　55.04 * 77.20 2.50 *ST7789V20SPI5350　
46HC-320HI400312 giờ　55.04 * 77.20 2.40 *ST7789V240MCU5350　
47K320T2301F12 giờ　52.28 * 73.04 2.35 *GC930623MCU5350　
48HC-320HI500112 giờ　55.10 * 77.5 2.51 *ST7789V50RGB/MCU/SPI6400　
49C32T5001240*40012 giờ　47.66 * 80.90 2.30 *ST779350RGB/MCU/SPI7450　
50Màn hình LCD 3.5 inchK350C20301320*48012 giờ　54.48 * 84.71 2.30 *ILI948820SPI6350　
51K350C2630112 giờ　54.50 * 82.90 2.20 *ILI948826MCU6350　
52HC-350CJ400812 giờ　54.48 * 84.71 2.30 *ST7796S40RGB6450　
53H35K200112 giờ　54.48 * 84.71 2.30 *ST7796S20MIPI6350　
54H35J3501　IPS54.48 * 84.71 2.30 *ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 2.30 *ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 2.00 *ST7701S26MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 2.10 *ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 3.3 *ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 3.3 *ST7272A54RGB6/12600　
60Màn hình LCD 3.71 inchHC-371BS4501A240*960　IPS25.3 * 98.89 1.65 *ST7701SN45RGB4350Màn hình LCD dọc
61Màn hình LCD 3.97 inchHC-397BS2006480*800　IPS55.60 * 96.2 2.30 *NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 1.85 *ST7701S25MIPI8400　
63Màn hình LCD 4.3 inchK430N40103480*27212 giờ　105.50 * 67.20 2.90 *ST728240RGB12500　
64HC-430BN403212 giờ　105.50 * 67.20 2.90 *NV3047E40RGB7350　
65K43045102T12 giờ　105.50 * 67.20 4.10 *ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 2.90 *ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 2.90 *ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 2.90 *ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 1.95 *ST7701S40RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 1.95 *NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 1.85 *ST7701S25MIPI10300　
72Màn hình LCD 4.5 inchK450S3008C480*854　IPS60.00 * 109 1.70 *ST7701S30MIPI10350　
73Màn hình LCD 5.0 inchHC-495BS4006480*854　IPS65.30 * 119.30 2.10 *ST7701S40RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 2.10 *ST7701S25MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 2.90 *ST726540RGB/LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 1.95 *ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 2.1 *ST770331MIPI12300　
78Màn hình LCD 5.5 inchHC-550TH3020A720*1280　IPS70.6 * 128.6 1.80 *HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 1.60 *ILI9881 30MIPI14300　
80Màn hình LCD 5.6 inch HC560QA4001640*480　TN126.5 * 129.56 1.60 *ILI619240RGB15400　
81Màn hình LCD 6.99 inchHC-700BS3003280*1424　IPS38.20 * 181.47 3.45 *ST7703I30MIPI8600Màn hình LCD dọc
82Màn hình LCD 7.0 inchHC-700QH4008A800*48012 giờ　164.20 * 99.20 5.0 *HX8264+HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 5.5 *HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 5.5 *EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 5.5 *HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 3.5 *EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 3.4 *HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 3.5 *HX8282-A11D+
HX8696-A01A		50RGB3 Serial 7 Song song550　
89HC-700BE25026 giờ　164.3 * 97 2.6 *EK79007AD+
EK73217BCGA		25MIPI21500　
90Màn hình LCD 7.0 inchHC-700HJ3101800*1280　IPS99.59 * 160.88 2.35 *JD9365DA-H331MIPI20450　
91Màn hình LCD 8 inchHC-800HJ3101800*1280 IPS114.6 * 184.10 2.6 *JD9365DA-H331MIPI24450　
92Màn hình LCD 10.1 inchHC-101II3101800*1280　IPS146.96 * 232.00 2.7 *JD9365DA31MIPI32450　

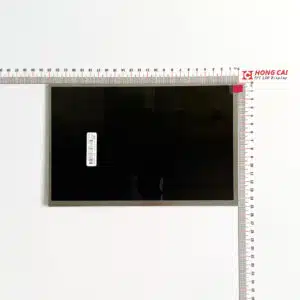

93Màn hình LCD 10.1 inchHC-101QE40011280*800　IPS229.46 * 149.10 2.6 *EK7920240LVDS42800　
94Màn hình LCD 12.1 inchHC-121IN40011280*800　IPS277.7 * 180.60 6.2 * 49LVDS44900　
95Màn hình LCD 12.3 inchHC-101QE40011920*720　IPS300 * 123.50 2.8 * 60MIPI44900　

Sản phẩm màn hình TFT LCD liên quan

CÁC SẢN PHẨM CÓ LIÊN QUAN

liên kết nhanh
Màn hình LCD
Kết nối nào!
Facebook Tiktok Youtube Linkedin

© 2009–2026. Bản quyền đã được bảo lưu. Hongcai Nhà máy sản xuất màn hình LCD

Thâm Quyến Hongcai Công ty TNHH Công nghệ

Peter@lcdhc.com
