4.3 inç LCD Ekran Dirençli Dokunmatik Ekran

4.3 inç LCD Ekran Dirençli Dokunmatik Ekran

  • Boyut: 4.3 inç
  • Çözünürlük : 480×272 nokta
  • Görünüm Yönü:12 saat
  • arayüz: RGB
  • Denetleyici IC: ST7282
  • Dokunmatik panel: RTP
  • Parlaklık: 500 cd / m²
  • Anahat Boyutu (mm): 105.5 (G) * 67.2 (Y) * 4.1 (K) mm
Teklif Al

LCD Ekran Arama

LCD Ekran Boyutu
Menü
Menü

Açıklama

Ayrıntılı görüntüleme ve isteğe bağlı artı kapasitif dokunmatik ekrana sahip yatay ekran lcd ekran. 4.3 inç 480×272 TFT LCD Ekran + Dokunmatik Panel, çözünürlük 480×272 pikseldir, ekran sürücüsü IC ST7282, yüksek çözünürlüklü, yüksek parlaklıkta, geniş açılı ekran.

+İçerikbirim
Beden4.3inç
EBOB Boyutu105.5(G)*67.2(Y)*4.1(K)mm
LCD Aktif Alan95.04 * 53.86mm
Nokta Sayısı480 × 272pixel
LCD Tipia-Si TFT
Yönü GörüntülemeSaat 12
Sürücü ICST7282
arabirim TipiRGB
Çalışma sıcaklığı-20 ℃ ~ 70 ℃
Depolama sıcaklığı-30 ℃ ~ 80 ℃
Arka Işık Türü9 LED'ler
Parlaklık520Cd / m2

Hongcai tft lcd ekran üreticisi endüstri standartlarını aşan üstün kalite sunar. Ürünlerimiz, tüm partilerde tekdüze renk ve parlaklıkla sürekli olarak renk bozulmasından uzaktır. Hem endüstriyel hem de tüketici sınıfı üretim gereksinimlerini karşılamak üzere tasarlanan ekranlarımız, istikrarlı kalite, güvenilir performans ve sürekli tedarik sağlar. Ayrıca, müşterilerimiz için endişesiz bir deneyim sağlayan kapsamlı satış sonrası servis ve teknik destek sunuyoruz.

Çizim

arayüzey

HAYIR.sembolAçıklama
1GNDZemin
2GNDZemin
3VDDGÜÇ KAYNAĞI (3.3V)
4VDDGÜÇ KAYNAĞI (3.3V)
5-12R0-R7,Kırmızı veri girişi
13-20G0-G7Yeşil veri girişi
21-28B0-B7Mavi veri girişi
29GNDZemin
30PCLKSaat sinyali
31DISPEkran kontrolü
32HSYNCYatay senkronizasyon sinyali
33VSYNCDikey senkronizasyon sinyali
34DEVeri girişi etkinleştirildi
35NCBağlanma
36GNDZemin
37YUDokunmatik Panel Yukarı
38XLDokunmatik Panel Sol
39YDDokunmatik Panel Aşağı
40XRDokunmatik Panel Sağ
41GNDZemin
42LED_KARKA IŞIKLI KATOT
43LED_AARKA IŞIK ANOT
44NCBağlanma
45NCBağlanma

Video

SSS

Küçük Boy TFT (yarı özelleştirilmiş) için MOQ

Yarı özelleştirilmiş (FPC, POL): Özelleştirme seviyesine bağlı olarak 1K adet.

Orta Boy TFT (yarı özelleştirilmiş) için MOQ

Standart modeller: 200–1K adet
Yarı özelleştirilmiş: 1K–2K adet

FAE Desteği

FAE ekibimiz arayüz eşleştirme (SPI, RGB, MCU, MIPI, LVDS), sürücü entegrasyonu (örneğin STM32, Linux, Android platformları) ve sorun giderme konusunda yardımcı olabilir.

Tedarik Yönetim Sistemi (SRM)

Tedarikçi kalifikasyonunu, performans takibini ve risk yönetimini yönetmek için entegre bir ERP + SRM sistemi kullanıyoruz. Sistem, hammadde izlenebilirliğini, zamanında teslimat takibini ve kalite kontrol süreçlerini içeriyor. ISO9001 / ISO14001 / IATF16949 standartlarını takip ediyoruz.

Şirket İçi Üretim Süreçleri

Dahili üretim süreci LCM+kapasitif dokunmatik ekran montajı。

Dış Kaynaklı Süreçler

TFT panel, arka aydınlatma ve FPC devre kartı

Avrupa Ortakları

İş hacmi

Toplam yıllık iş hacmi: yaklaşık 5 milyon ABD doları AB pazar payı: toplam hacmin %5-8'i Asya: %60-70

LCD Katalogları

LCD Katalogları

Bar LCD Katalogları

Güncellenecek TFT LCD ekran kataloğunun bir parçası…

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Teknoloji AŞ. LTD.
 E-posta:Peter@lcdhc.com
　　　　　　　　　　　　　
HAYIR.BedenParça no.kararlar Yönü Görüntüleanahat Boyut
(Mm)		Sürücü ICPINarayüzeyArka ışık
(NEDEN OLMUŞ)		Parlaklık (Cd/m2)SPEC
10.96 inç LCD ekranHC096BA100180*160　IPS23.40*46.75*1.5ST7735S104 SPI1200　
21.22 inç LCD ekranHC-122BD1001240*240　IPS25.76*28.16*1.8ST7789T3103 SPI2350Kare lcd
31.3 inç LCD ekranHC-130HI1202A240*240　IPS26.20*29.22*2.0ST7789V12SPI2350Kare lcd
4HC-130BC2401240*240　IPS26.20*29.22*1.52ST7789V324SPI/MCU2300Kare lcd
51.4 inç LCD ekranHC-140HA2001320*320　IPS27.4*30.3*1.70ST7365P20MCU3350Kare lcd
61.44 inç LCD ekranHC-144HB1204128*128saat 12　29.50*36.50*2.5ST7735S12SPI2300Kare lcd
71.54 inç LCD ekranHC-154HX2501240*240　IPS31.52*33.72*1.90ST7789V25MIPI3350Kare lcd
8HC-154HI2402240*240　IPS31.52*33.72*1.90ST7789V24SPI3350　
91.69 inç LCD ekranHC-154BD1601240*240　IPS30.52*33.72*1.70ST7789P316SPI3300Dikey lcd
101.77 inç LCD ekranHC-177CB1001128*160saat 12　34.00*45.83*2.35ST7735S10SPI2350　
11K177B2014saat 12　34.70*46.70*2.30ST7735S20MCU2300　
122.0 inç LCD ekranK200B2008176*220saat 12　37.68*51.30*2.20ST7775R20MCU3300　
13K200A20300saat 12　37.68*51.30*2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7*47.95*2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7*47.95*2.20ST7789V22MCU4350　
162.01 inç LCD ekranHC-201ISW001N0240*296　IPS34.04*43.42*1.46ST7789W315SPI4350
172.2 inç LCD ekranK220A24101176*220saat 12　40.20*55.60*2.35ILI9225G24MCU4350　
18HC-220BI4501240*320saat 12　38.68*55.14*2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*320saat 12　38.68*55.14*2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31 inç LCD ekranK230J3607240*320saat 12　50.80*45.80*2.35ILI9342C36MCU4350
21HC-230HJ4001saat 6　55.00*47.55*2.75ILI9342C40RGB2350
222.4 inç LCD ekranH24I2005240*320saat 12　42.72*60.26*2.30ST7789V20MCU4350　
23H24I1002saat 12　42.72*60.26*2.30ST7789V10SPI4350　
24K240B4020saat 12　42.72*59.46*2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72*59.46*2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72*59.46*2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72*60.26*2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72*60.26*2.30ST7789V22MCU4350　
29H24I4001　IPS42.72*60.26*2.35ST7789V40RGB4300　
302.6 inç LCD ekranHC-260LI4001320*240saat 6　57.6*50.05*3.00ILI9342C40MCU4300
312.8 inç LCD ekranK280I4005240*320saat 12　50.00*69.20*2.45ST7789V40MCU4350　
32HC-280CI2410saat 12　50.00*69.20*2.30ST7789V24MCU4350　
33HC-280CI2405saat 12　50.00*69.20*2.30ST7789V24SPI4350　
34H28B4001saat 12　50.00*69.20*2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00*69.20*2.30ST7789V212SPI4350　
36K280I40300　IPS50.00*69.20*2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50*65.05*2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00*69.20*2.15JD985233MIPI4300　
39H28N4009240*400saat 12　43.22*73.20*3.05ILI932740RGB4350　
40HC-280HY4001Asaat 12　43.80*71.92*2.35ST779340MCU4350　
412.95/2.96 inç LCD ekranHC-295BS2501360*640　IPS42.70*74.70*2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70*74.70*2.05ST770139RGB6320　

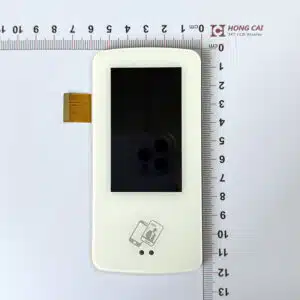

432.95 inç LCD ekranHC-295BS3001480*854　IPS43.00*74.87*2.24ST770130MIPI6320　
442.99 inç LCD ekranHC-299HS4001268*800　IPS26.96*80.08*1.80ST770140RGB6350Dikey lcd
453.2 inç LCD ekranK320I20300240*320saat 12　55.04*77.20*2.50ST7789V20SPI5350　
46HC-320HI4003saat 12　55.04*77.20*2.40ST7789V240MCU5350　
47K320T2301Fsaat 12　52.28*73.04*2.35GC930623MCU5350　
48HC-320HI5001saat 12　55.10*77.5*2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*400saat 12　47.66*80.90*2.30ST779350RGB/MCU/SPI7450　
503.5 inç LCD ekranK350C20301320*480saat 12　54.48*84.71*2.30ILI948820SPI6350　
51K350C26301saat 12　54.50*82.90*2.20ILI948826MCU6350　
52HC-350CJ4008saat 12　54.48*84.71*2.30ST7796S40RGB6450　
53H35K2001saat 12　54.48*84.71*2.30ST7796S20MIPI6350　
54H35J3501　IPS54.48*84.71*2.30ST7796S35MCU6350　
55H35J4502　IPS54.48*84.71*2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58*85.76*2.00ST7701S26MIPI10700　
57C35B5102480*800　IPS51.32*86.61*2.10ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84*63.84*3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84*63.84*3.3ST7272A54RGB6/12600　
603.71 inç LCD ekranHC-371BS4501A240*960　IPS25.3*98.89*1.65ST7701SN45RGB4350Dikey lcd
613.97 inç LCD ekranHC-397BS2006480*800　IPS55.60*96.2*2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14*96.85*1.85ST7701S25MIPI8400　
634.3 inç LCD ekranK430N40103480*272saat 12　105.50*67.20*2.90ST728240RGB12500　
64HC-430BN4032saat 12　105.50*67.20*2.90NV3047E40RGB7350　
65K43045102Tsaat 12　105.50*67.20*4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50*67.20*2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50*67.20*2.90ST728345RGB7400　
68C43H4505　IPS105.50*67.20*2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34*102.40*1.95ST7701S40RGB8350　
70HC-430BS4509　IPS60.34*102.40*1.95NT3551045MCU8350　
71K430BS2501　IPS60.34*102.40*1.85ST7701S25MIPI10300　
724.5 inç LCD ekranK450S3008C480*854　IPS60.00*109*1.70ST7701S30MIPI10350　
735.0 inç LCD ekranHC-495BS4006480*854　IPS65.30*119.30*2.10ST7701S40RGB12350　
74K495I25102480*854　IPS65.30*119.30*2.10ST7701S25MIPI12350　
75HC-500HS4008800*480　IPS120.70*75.8*2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30*119.30*1.95ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30*119.30*2.1ST770331MIPI12300　
785.5 inç LCD ekranHC-550TH3020A720*1280　IPS70.6*128.6*1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04*129.56*1.60ILI9881 30MIPI14300　
805.6 inç LCD ekran HC560QA4001640*480　TN126.5*129.56*1.60ILI619240RGB15400　
816.99 inç LCD ekranHC-700BS3003280*1424　IPS38.20*181.47*3.45ST7703I30MIPI8600Dikey lcd
827.0 inç LCD ekranHC-700QH4008A800*480saat 12　164.20*99.20*5.0HX8264+HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9*100*5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9*100*5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9*100*5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9*100*3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9*102.7*3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9*100*3.5HX8282-A11D+
HX8696-A01A		50RGB3 Seri 7 Paralel550　
89HC-700BE2502saat 6　164.3*97*2.6EK79007AD+
EK73217BCGA		25MIPI21500　
907.0 inç LCD ekranHC-700HJ3101800*1280　IPS99.59*160.88*2.35JD9365DA-H331MIPI20450　
918 inç LCD ekranHC-800HJ3101800*1280 IPS114.6*184.10*2.6JD9365DA-H331MIPI24450　
9210.1 inç LCD ekranHC-101II3101800*1280　IPS146.96*232.00*2.7JD9365DA31MIPI32450　
9310.1 inç LCD ekranHC-101QE40011280*800　IPS229.46*149.10*2.6EK7920240LVDS42800　
9412.1 inç LCD ekranHC-121IN40011280*800　IPS277.7*180.60*6.2 49LVDS44900　
9512.3 inç LCD ekranHC-101QE40011920*720　IPS300*123.50*2.8 60MIPI44900　
