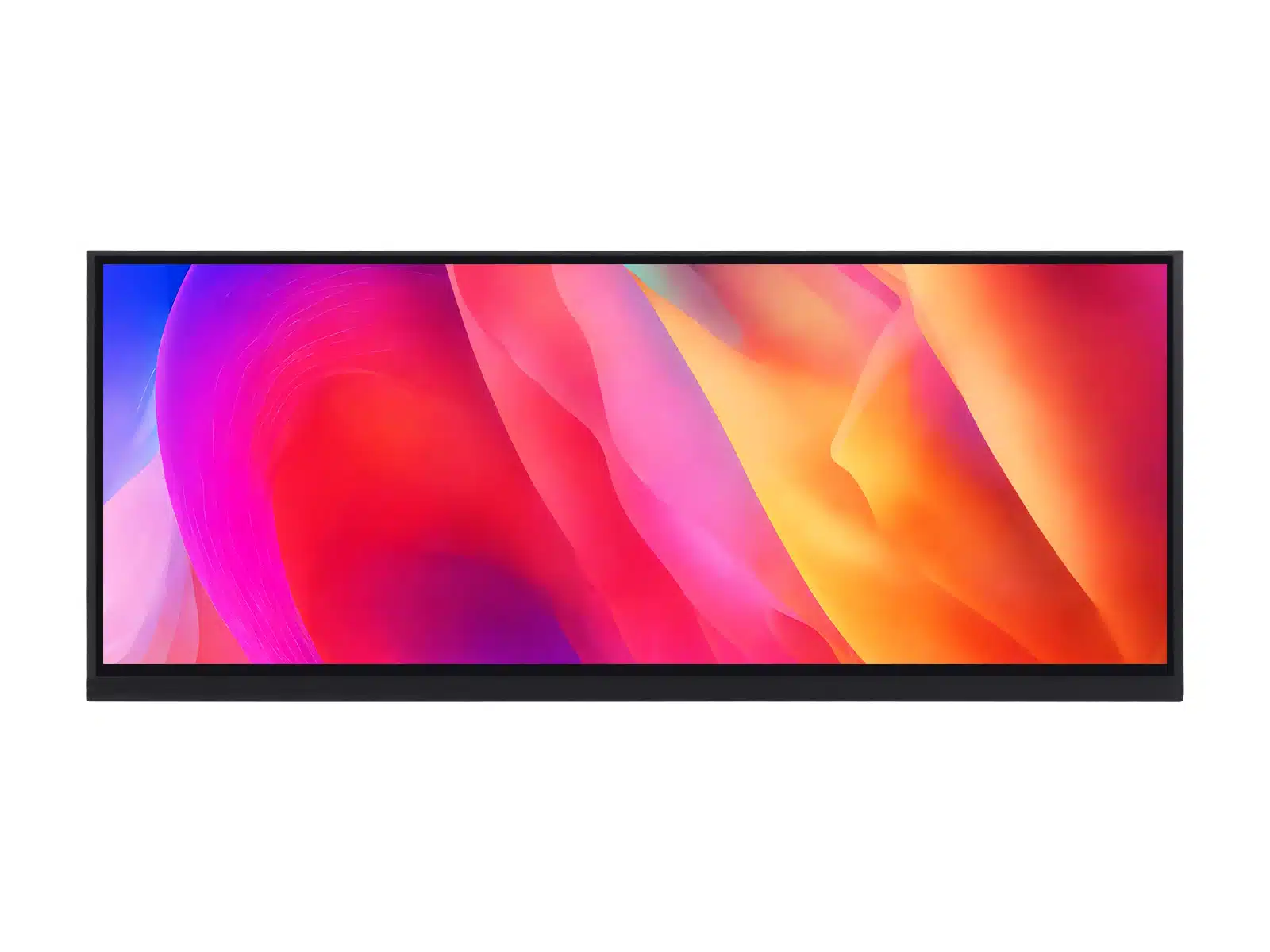

Innolux LCD Ekran 12.3 inç DJ123KC 01A

Innolux LCD Ekran 12.3 inç DJ123KC 01A

  • Boyut: 12.3 inç
  • Çözünürlük : 1920 × 3(RGB) × 720
  • Görünüm Yönü: IPS
  • Arayüz: 2 portlu LVDS (sadece DE modu)
  • Görüntüleme modu: Normalde Siyah, Geçirgen, AAS
  • Dokunmatik Panel: GG
  • Parlaklık(cd/m²): 1000
  • Dış Boyut: 292.032 (G) × 109.512 (Y) mm
Teklif Al

LCD Ekran Arama

LCD Ekran Boyutu
Menü
Menü

Açıklama

DJ123KC 01A innolux lcd ekran 12.3 inç (8:3) ekran

  • 12.3 inç (8:3) ekran
  •  Normalde siyah LTPS LCD
  •  1920RGBx720 çözünürlük
  •  Hücre fonksiyonunda dokunma
  •  Çift portlu LVDS arayüzü
+İçerikbirim
LCD boyutu12.3 inç (Köşegen)inç
EBOB Boyutu300.0 (G) × 123.5 (Y) mm × 4.5 (Y) mmmm
LCD Aktif Alan292.032 (G) × 109.512 (Y) mmmm
Nokta Sayısı1920 × 720pixel
LCD TipiLTPS TFT aktif matris
Anahat boyutuHücre: 296.03 (G) × 118.81 (Y) mm × 1.03 (K) mm
Ana FPCa: 130 (G) × 57.38 (Y) × 2.85 (K) mm
arayüzey2 portlu LVDS (sadece DE modu)
Piksel düzenlemesiRGB-çizgi
Çalışma sıcaklığı-20 ℃ ~ 70 ℃
Depolama sıcaklığı-30 ℃ ~ 80 ℃
Arka Işık Türü20 LED'ler
Parlaklık1000cd / m²

Hongcai tft lcd ekran endüstri standartlarını aşan üstün kalite sunar. Ürünlerimiz, tüm partilerde tekdüze renk ve parlaklıkla sürekli olarak renk bozulmasından uzaktır. Hem endüstriyel hem de tüketici sınıfı üretim gereksinimlerini karşılamak üzere tasarlanan ekranlarımız, istikrarlı kalite, güvenilir performans ve sürekli tedarik sağlar.

Çizim



arayüzey

PinGiriş sinyali adıG/Ç pimiAçıklama
1GNDPowerZemin
2NCNCNC
3LED+PowerLED Anot1
4LED+PowerLED Anot1
5NCNCNC
6LED_CH1PowerLED Katot 1
7LED_CH2PowerLED Katot 2
8LED_CH3PowerLED Katot 3
9LED_CH4PowerLED Katot 4
10NTC1GirişLED termal sıcaklığını algılamak için termistör. Kullanılmıyorsa lütfen yüzdürmeye devam edin.
11NTC2ÇıktıLED termal sıcaklığını algılamak için termistör. Kullanılmıyorsa lütfen yüzdürmeye devam edin.
12DIS_CSBGirişSeri haberleşme çipi seçimi. Normalde yüksekte çekilir. Kullanılmıyorsa lütfen yüzdürmeye devam edin
13VDDIPowerHarici ana ve G/Ç güç kaynağı;
14VDDIPowerHarici ana ve G/Ç güç kaynağı;
15VDDIPowerHarici ana ve G/Ç güç kaynağı;
16DIS_SDOGirişSeri haberleşme veri çıkış pini. Not: Çıkış etkinleştirmesi 4-kablolu arayüz tarafından kontrol edilir. Kullanılmıyorsa lütfen yüzdürmeye devam edin
17TCH_ATTNÇıktıDokunmatik Kesme Pin'i.Kullanılmıyorsa bu pinlerin açılmasını sağlayın.
18TCH_IO_SCLGirişDokunmatik I2C saat girişi. Normalde yüksek çekilir.
19TCH_IO_SDAI / ODokunmatik I2C veri giriş pini.Normalde yüksek çekilir, çıkış modu açık drenajdır.
20TP_TRGirişTP sıfırlama TP_EN = “H”, normal çalışma. (Varsayılan) TP_EN = “L”, Kontrol cihazı TP sıfırlama durumundadır.
21GNDPowerZemin
22NCNCINX dahili olarak kullanılır
23İÇ_DIŞ_ÇıktıAnormal gösterge pimi. Anormal bir durum tespit edildiğinde AB_IND =H
24NCNCINX dahili olarak kullanılır
25RESETGirişGlobal reset pini.GRB = “H”, normal çalışma. (Varsayılan) GRB = “L”, Denetleyici sıfırlama durumundadır.
BIST = “H”, BIST modu
26BIST_TRGirişBIST = “L”, Normal Çalışma. (Varsayılan)
27NCNCINX dahili olarak kullanılır
28DISP_SDIGirişSeri haberleşme veri giriş pini. 4/3-kablo modu normalde düşük çekilir. Kullanılmıyorsa lütfen yüzdürmeye devam edin
29DISP_SCLGirişSeri haberleşme saat girişi. 4/3-kablo modu normalde düşük çekilir. Kullanılmıyorsa, lütfen yüzdürmeye devam edin
30GNDPowerZemin
31DA_N_EGirişLVDS bile veri 0-
32DA_P_EGirişLVDS eşit veri 0+
33GNDPowerZemin
34DB_N_EGirişLVDS bile veri 1-
35VT_P_EGirişLVDS eşit veri 1+
36GNDPowerZemin
37DC_K_DGirişLVDS bile veri 2-
38DC_P_EGirişLVDS eşit veri 2+
39GNDPowerZemin
40DCLK_N_EGirişLVDS bile clk –
41DCLK_P_EGirişLVDS bile clk +
42GNDPowerZemin
43GG_N_EGirişLVDS bile veri 3-
44GG_P_EGirişLVDS eşit veri 3+
45GNDPowerZemin
46DA_N_OGirişLVDS tek veri 0-
47DA_P_OGirişLVDS tek veri 0+
48GNDPowerZemin
49VT_H_OGirişLVDS tek veri 1-
50VT_P_OGirişLVDS tek veri 1+
51GNDPowerZemin
52DC_H_OGirişLVDS tek veri 2-
53DC_P_OGirişLVDS tek veri 2+
54GNDPowerZemin
55DCLK_N_OGirişLVDS tek sayı –
56DCLK_P_OGirişLVDS tek sayı +
57GNDPowerZemin
58DD_H_Y_OGirişLVDS tek veri 3-
59DD_P_OGirişLVDS tek veri 3+
60GNDPowerZemin

Resim
