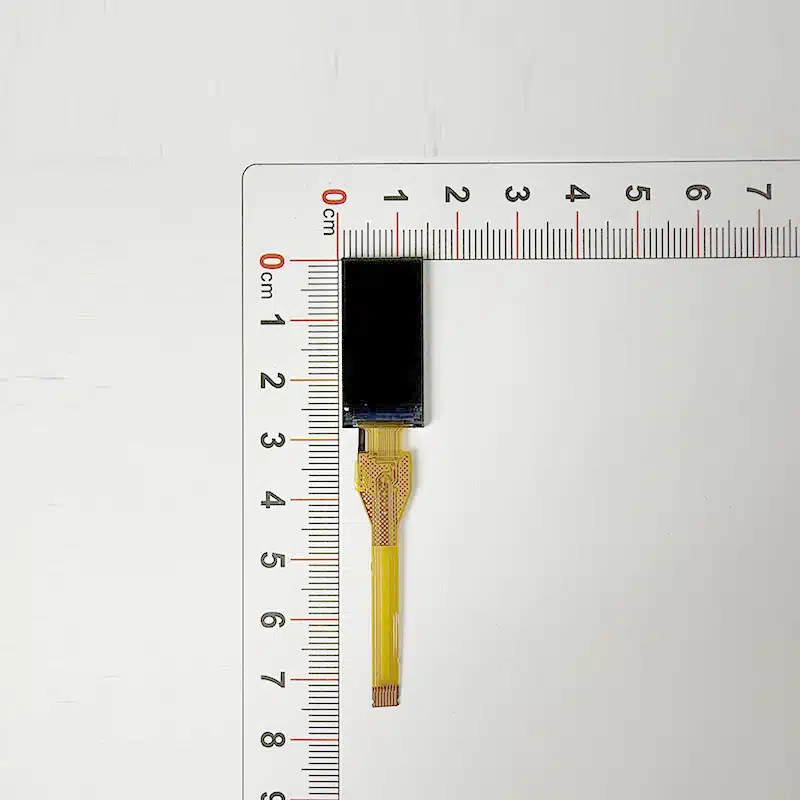

0.96 inç LCD Ekran

0.96 inç LCD Ekran

  • Boyut: 0.96
  • Çözünürlük : 80 * RGB * 160
  • Görünüm Yönü:Ücretsiz
  • Arayüz: SPI
  • Denetleyici IC: ST7735S
  • Parlaklık: 160 cd / m²
  • Anahat Boyutu (mm): 13.50（G）* 27.95（Y） *1.50MAKS(T)
Teklif Al

LCD Ekran Arama

LCD Ekran Boyutu
Menü
Menü

Açıklama

HC-096BA0801, 0.96×80 çözünürlüğe sahip 160 inç TFT LCD ekrandır ve etkileyici 65K renk görüntüler, canlı IPS geniş görüş açılı paneliyle zengin bir görsel deneyim sunar. Bağlantı, çok sayıda G/Ç pinine olan ihtiyacı en aza indiren 4 telli SPI seri veri yoluyla kolaylaştırılmıştır.
Kullanışlı bir yerleşik seviye dönüştürme devresi aracılığıyla hem 5V hem de 3.3V mikrodenetleyicilerle (MCU) sorunsuz bir şekilde entegre olur.

+İçerikbirim
Beden0.96inç
EBOB Boyutu13.50(G)*27.95(Y)*1.50MAKS.(U)mm
LCD Aktif Alan10.80 * 21.70mm
Nokta Sayısı80 * RGB * 160pixel
LCD Tipia-Si TFT
Yönü GörüntülemeHER SAAT
Sürücü ICST7735S
arabirim Tipi4 YSİ
Çalışma sıcaklığı-20 ℃ ~ 70 ℃
Depolama sıcaklığı-30 ℃ ~ 80 ℃
Arka Işık Türü1 LED'ler
AğırlıkTBD

Hongcai lcd ekran endüstri standartlarını aşan üstün kalite sunar. Ürünlerimiz, tüm partilerde tekdüze renk ve parlaklıkla sürekli olarak renk bozulmasından uzaktır. Hem endüstriyel hem de tüketici sınıfı üretim gereksinimlerini karşılamak üzere tasarlanan ekranlarımız, istikrarlı kalite, güvenilir performans ve sürekli tedarik sağlar.

Çizim

arayüzey

HAYIR.sembolAçıklama
1LEDAARKA IŞIK ANOT
2GNDZemin
3RESETPIN'i sıfırla
4RSVeri/Komut kayıt adresi.
5SDASeri Veri Girişi
6SCLSeri Saat
7VDDGÜÇ KAYNAĞI
8CSÇip Seçimi

Resim

SSS

Küçük Boy TFT (yarı özelleştirilmiş) için MOQ

Yarı özelleştirilmiş (FPC, POL): Özelleştirme seviyesine bağlı olarak 1K adet.

Orta Boy TFT (yarı özelleştirilmiş) için MOQ

Standart modeller: 200–1K adet
Yarı özelleştirilmiş: 1K–2K adet

FAE Desteği

FAE ekibimiz arayüz eşleştirme (SPI, RGB, MCU, MIPI, LVDS), sürücü entegrasyonu (örneğin STM32, Linux, Android platformları) ve sorun giderme konusunda yardımcı olabilir.

Tedarik Yönetim Sistemi (SRM)

Tedarikçi kalifikasyonunu, performans takibini ve risk yönetimini yönetmek için entegre bir ERP + SRM sistemi kullanıyoruz. Sistem, hammadde izlenebilirliğini, zamanında teslimat takibini ve kalite kontrol süreçlerini içeriyor. ISO9001 / ISO14001 / IATF16949 standartlarını takip ediyoruz.

Şirket İçi Üretim Süreçleri

Dahili üretim süreci LCM+kapasitif dokunmatik ekran montajı。

Dış Kaynaklı Süreçler

TFT panel, arka aydınlatma ve FPC devre kartı

Avrupa Ortakları

İş hacmi

Toplam yıllık iş hacmi: yaklaşık 5 milyon ABD doları AB pazar payı: toplam hacmin %5-8'i Asya: %60-70
