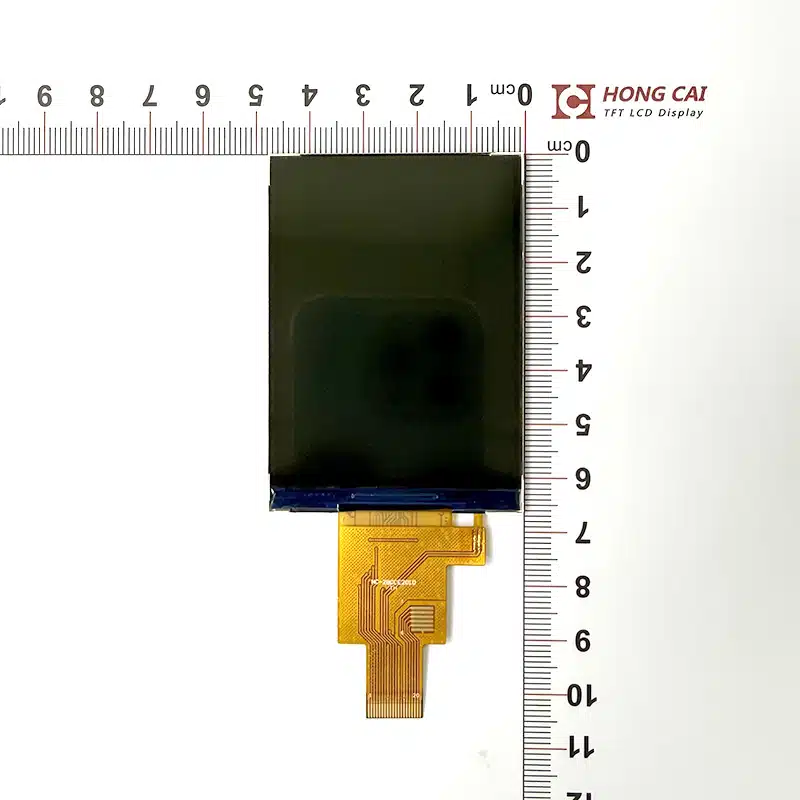

Емкостный ЖК-дисплей SPI 2.8 дюйма

Емкостный ЖК-дисплей SPI с диагональю 2.8 дюйма

  • Размер: 2.8 inch
  • Разрешение: 240×320 точек
  • Направление взгляда: 12 часов
  • Интерфейс: SPI
  • Микросхема драйвера: ST7789V
  • Сенсорная панель: CTP
  • Яркость (кд/м²): 380
  • Габариты: 46.90 (Ш) * 66.20 (В) * 2.10 (Г)
Запросить цену

Поиск ЖК-дисплеев

Описание

Интерфейс SPI 2.8-дюймовый ЖК-дисплей HC-280CI2010 имеет разрешение 240 × 320 пикселей, микросхема драйвера для ST7789V, с емкостное касание дисплейный экран, наименьшая структура форм-фактора, более простая в проектировании интеграция продукта.

ТоварСодержание:Ед.
Размер2.8дюйм
Размерность НЦМ46.90(Ш)* 66.20(В)* 2.10(Г)mm
Активная область ЖК-дисплея43.20 * 57.60mm
Количество точек240 × 320пиксель
Тип ЖК-матрицыа-Si TFT
Просмотр направления12 часов
Драйвер ICST7789V
Тип интерфейсаSPI
Рабочая Температура-20 ℃ ~ 70 ℃
Температура хранения-30 ℃ ~ 80 ℃
Тип Backlightсветодиоды 4
яркость380Кд / м2

Hongcai ЖК-экран производитель предлагает превосходное качество, которое превосходит отраслевые стандарты. Наши продукты неизменно свободны от искажения цвета, с равномерным цветом и яркостью во всех партиях. Разработанные для удовлетворения как промышленных, так и потребительских производственных требований, наши дисплеи обеспечивают стабильное качество, надежную работу и непрерывную поставку.

Рисование

LCM

ЛКМ+CTP

Интерфейс

№СимволОписание
1GNDИсточник питания Заземление.
2СБРОССбросить пин-код
3SCL
4ОКРУГ КОЛУМБИЯИсточник питания Заземление.
5CSВключение чипа, низкий уровень активности.
6SDAПоследовательный ввод данных
7SDOИсточник питания Заземление.
8GNDИсточник питания Заземление.
9VCCАналоговый блок питания.
10ЛЕДААнод подсветки.
11ЛЕДККатод подсветки.
12GNDИсточник питания Заземление.
13TEЗнак рамы.
14TP_GNDИсточник питания Заземление.
15ТП_ВДД
16TP_RESETСброс TP-контакта
17ТП_INTПрерывание связи TP для
18ТП_СДАДанные ТП
19ТП_СКЛчасы TP
20TP_GNDИсточник питания Заземление.

Фото товара

FAQ

Минимальный заказ для TFT-дисплеев малого размера (полуиндивидуальный)

Полуиндивидуальная (FPC, POL): 1 тыс. шт. в зависимости от уровня индивидуальной настройки.

Минимальный заказ для TFT-дисплеев среднего размера (полуиндивидуальный)

Стандартные модели: 200–1 тыс. шт.
Полуиндивидуальный заказ: 1 тыс.–2 тыс. шт.

Поддержка ФАЭ

Наша команда FAE может помочь с подбором интерфейсов (SPI, RGB, MCU, MIPI, LVDS), интеграцией драйверов (например, платформы STM32, Linux, Android) и устранением неполадок.

Система управления поставками (SRM)

Мы используем интегрированную систему ERP и SRM для управления квалификацией поставщиков, отслеживания эффективности работы и управления рисками. Система включает в себя отслеживание сырья, контроль своевременности поставок и контроль качества. Мы соблюдаем стандарты ISO9001 / ISO14001 / IATF16949.

Внутренние производственные процессы

Внутренний производственный процесс: сборка ЖК-дисплея + емкостного сенсорного экрана.

Аутсорсинг процессов

TFT-панель, подсветка и печатная плата FPC

Европейские партнеры

Объем бизнеса

Общий годовой объем бизнеса: около 5 миллионов долларов США Доля на рынке ЕС: 5–8% от общего объема Азия: 60–70%

Каталоги ЖК-дисплеев

Каталоги ЖК-дисплеев

Каталоги ЖК-дисплеев

Часть каталога дисплеев TFT LCD, будет обновлена…

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Технологии Лтд
 Электронная почта:Peter@lcdhc.com
　　　　　　　　　　　　　
№РазмерЧасть №.Резолюции Направление взглядаСхема измерения
(Мкм)		Драйвер ICPIN-кодИнтерфейсподсветка
(СВЕТОДИОД)		Яркость (Кд/м2)SPEC
10.96-дюймовый ЖК-дисплейHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104 СПИ1200　
2ЖК-дисплей 1.22HC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103 СПИ2350Квадратный ЖК-дисплей
3ЖК-дисплей 1.3HC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Квадратный ЖК-дисплей
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52СТ7789В324SPI/MCU2300Квадратный ЖК-дисплей
5ЖК-дисплей 1.4HC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Квадратный ЖК-дисплей
6ЖК-дисплей 1.44HC-144HB1204128*12812:XNUMX　29.50 * 36.50 * 2.5ST7735S12SPI2300Квадратный ЖК-дисплей
7ЖК-дисплей 1.54HC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350Квадратный ЖК-дисплей
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
9ЖК-дисплей 1.69HC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Вертикальный ЖК-дисплей
10ЖК-дисплей 1.77HC-177CB1001128*16012:XNUMX　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B201412:XNUMX　34.70 * 46.70 * 2.30ST7735S20MCU2300　
12ЖК-дисплей 2.0K200B2008176*22012:XNUMX　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A2030012:XNUMX　37.68 * 51.30 * 2.20ILI9225G20микроконтроллер/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15Х20И2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
16ЖК-дисплей 2.01HC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
17ЖК-дисплей 2.2K220A24101176*22012:XNUMX　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*32012:XNUMX　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*32012:XNUMX　38.68 * 55.14 * 2.35ST7789V2-G440Микроконтроллер/SPI/RGB4350　
20ЖК-дисплей 2.31К230Дж3607240*32012:XNUMX　50.80 * 45.80 * 2.35ИЛИ9342С36MCU4350
21HC-230HJ40016:XNUMX　55.00 * 47.55 * 2.75ИЛИ9342С40RGB2350
22ЖК-дисплей 2.4Х24И2005240*32012:XNUMX　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23Х24И100212:XNUMX　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B402012:XNUMX　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25Х24И3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26К240Б45100А　IPS42.72 * 59.46 * 2.30ILI9341V45Микроконтроллер/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29Х24И4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
30ЖК-дисплей 2.6HC-260LI4001320*2406:XNUMX　57.6 * 50.05 * 3.00ИЛИ9342С40MCU4300
31ЖК-дисплей 2.8К280И4005240*32012:XNUMX　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI241012:XNUMX　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI240512:XNUMX　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B400112:XNUMX　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30СТ7789В212SPI4350　
36К280И40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*40012:XNUMX　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001A12:XNUMX　43.80 * 71.92 * 2.35ST779340MCU4350　
412.95/2.96-дюймовый ЖК-дисплейHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95-дюймовый ЖК-дисплейHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
442.99-дюймовый ЖК-дисплейHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Вертикальный ЖК-дисплей
45ЖК-дисплей 3.2К320И20300240*32012:XNUMX　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI400312:XNUMX　55.04 * 77.20 * 2.40СТ7789В240MCU5350　
47К320Т2301Ф12:XNUMX　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI500112:XNUMX　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*40012:XNUMX　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
50ЖК-дисплей 3.5K350C20301320*48012:XNUMX　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C2630112:XNUMX　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ400812:XNUMX　54.48 * 84.71 * 2.30ST7796S40RGB6450　
53Х35К200112:XNUMX　54.48 * 84.71 * 2.30ST7796S20MIPI6350　
54Х35ДЖ3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55Х35ДЖ4502　IPS54.48 * 84.71 * 2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
60ЖК-дисплей 3.71HC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65СТ7701СН45RGB4350Вертикальный ЖК-дисплей
61ЖК-дисплей 3.97HC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25MIPI8400　
63ЖК-дисплей 4.3K430N40103480*27212:XNUMX　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN403212:XNUMX　105.50 * 67.20 * 2.90НВ3047Е40RGB7350　
65K43045102T12:XNUMX　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ИЛИ6485Д40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71К430БС2501　IPS60.34 * 102.40 * 1.85ST7701S25MIPI10300　
72ЖК-дисплей 4.5К450С3008С480*854　IPS60.00 * 109 * 1.70ST7701S30MIPI10350　
73ЖК-дисплей 5.0HC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RGB12350　
74К495И25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ИЛИ9881Д30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
78ЖК-дисплей 5.5HC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
80ЖК-дисплей 5.6 HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
81ЖК-дисплей 6.99HC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45СТ7703И30MIPI8600Вертикальный ЖК-дисплей
82ЖК-дисплей 7.0HC-700QH4008A800*48012:XNUMX　164.20 * 99.20 * 5.0НХ8264+НХ866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Последовательный 7 Параллельный550　
89HC-700BE25026:XNUMX　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
90ЖК-дисплей 7.0HC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
91ЖК-дисплей 8HC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
92ЖК-дисплей 10.1HC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
93ЖК-дисплей 10.1HC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
94ЖК-дисплей 12.1HC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
95ЖК-дисплей 12.3HC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
