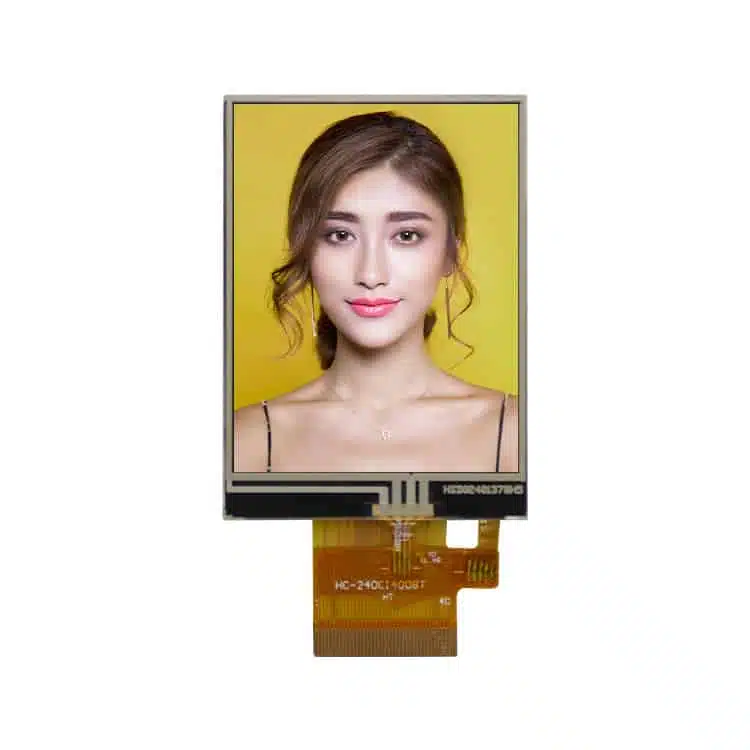

2.4-дюймовый ЖК-дисплей с резистивным сенсорным экраном

2.4-дюймовый ЖК-дисплей с резистивным сенсорным экраном

  • Размер: 2.4 inch
  • Разрешение: 240×320 точек
  • Направление взгляда: 12 ЧАСОВ
  • Интерфейс: микроконтроллер
  • Микросхема драйвера: ST7789V
  • Сенсорная панель:RTP
  • Яркость (кд/м²): 380
  • Габариты: 42.72 (Ш)* 60.26 (В)* 3.45 (Г) мм
Запросить цену

Поиск ЖК-дисплеев

Размер ЖК-дисплея
Меню - Menu
Меню - Menu

Описание

HC-240CI4008BT — это 2.4-дюймовый дисплей с разрешением 240 x 320 для четкого и четкого изображения. Он использует высокопроизводительный чип драйвера ST7789V для обеспечения стабильности и плавности отображения. Поддерживает интерфейс MCU, который удобен для подключения и передачи данных с различными микроконтроллерами. Резистивный сенсорный экран для простого и интуитивно понятного управления.

ТоварСодержание:Ед.
Размер2.4дюйм
Размерность НЦМ42.72 (Ш)* 60.26 (В)* 3.45 (Г)mm
Активная область ЖК-дисплея36.72 * 48.96mm
Количество точек240 × 320пиксель
Тип ЖК-матрицыа-Si TFT
Просмотр направления12:XNUMX
Драйвер ICST7789V
Тип интерфейсаMCU
Рабочая Температура-20 ℃ ~ 70 ℃
Температура хранения-30 ℃ ~ 80 ℃
Тип Backlightсветодиоды 4
яркость390 Кд / м2

Hongcai производитель ЖК-дисплеев предлагают превосходное качество, которое превосходит отраслевые стандарты. Наши продукты неизменно свободны от искажения цвета, с равномерным цветом и яркостью во всех партиях. Разработанные для удовлетворения как промышленных, так и потребительских производственных требований, наши дисплеи обеспечивают стабильное качество, надежную работу и непрерывные поставки.

Рисование

Интерфейс

№СимволФункция
1GNDземля
2ЛЕДААнод подсветки
3-6LEDK1-LEDK4Катод подсветки
7XRСенсорная панель, координата X, правая
8YUСенсорная панель координата Y вверх
9XLКоордината X сенсорной панели слева
10YDСенсорная панель координата Y вниз
11СБРОССигнал сброса, сохраняйте низкий уровень более 10 мс после включения питания.
12VHSYNCDPI: Сигнал кадровой синхронизации

Если не используется, зафиксируйте на уровне DGND.

13ХШНКDPI: Сигнал синхронизации линии

Если не используется, зафиксируйте на уровне DGND.

14ДОТКЛКDPI: Сигнал синхросигнала точек

Если не используется, зафиксируйте на уровне DGND.

15DENDPI: входной сигнал ВКЛЮЧЕНИЯ данных

Если не используется, зафиксируйте на уровне DGND.

16-21ДБ12-ДБ17Шина данных
22-27ДБ6-ДБ11Шина данных
28-33ДБ0-ДБ5Шина данных
34SDOдвунаправленный вывод последовательного вывода данных

Позвольте ему открыться в режиме интерфейса MPU

35SDIDIN/SDA: двунаправленный вывод последовательного ввода/вывода данных

Если не используется, зафиксируйте на уровне DGND.

36SCLВывод WRX, служит сигналом записи

Вывод SCL как последовательный тактовый сигнал при работе в последовательном интерфейсе

Исправить до уровня IOVCC, когда не используется

37CSВходной сигнал выбора микросхемы

Низкий: чип выбран и доступен

Высокий: чип не выбран и недоступен

При неиспользовании фиксируется на уровне IOVCC.

38ИОВККПодключитесь к внешнему источнику питания напряжением 1.65 ~ 3.3 В.
39VCIПодключитесь к внешнему источнику питания напряжением 2.5 ~ 3.3 В.
40GNDземля

Фото товара

FAQ

Минимальный заказ для TFT-дисплеев малого размера (полуиндивидуальный)

Полуиндивидуальная (FPC, POL): 1 тыс. шт. в зависимости от уровня индивидуальной настройки.

Минимальный заказ для TFT-дисплеев среднего размера (полуиндивидуальный)

Стандартные модели: 200–1 тыс. шт.
Полуиндивидуальный заказ: 1 тыс.–2 тыс. шт.

Поддержка ФАЭ

Наша команда FAE может помочь с подбором интерфейсов (SPI, RGB, MCU, MIPI, LVDS), интеграцией драйверов (например, платформы STM32, Linux, Android) и устранением неполадок.

Система управления поставками (SRM)

Мы используем интегрированную систему ERP и SRM для управления квалификацией поставщиков, отслеживания эффективности работы и управления рисками. Система включает в себя отслеживание сырья, контроль своевременности поставок и контроль качества. Мы соблюдаем стандарты ISO9001 / ISO14001 / IATF16949.

Внутренние производственные процессы

Внутренний производственный процесс: сборка ЖК-дисплея + емкостного сенсорного экрана.

Аутсорсинг процессов

TFT-панель, подсветка и печатная плата FPC

Европейские партнеры

Объем бизнеса

Общий годовой объем бизнеса: около 5 миллионов долларов США Доля на рынке ЕС: 5–8% от общего объема Азия: 60–70%

Каталоги ЖК-дисплеев

Каталоги ЖК-дисплеев

Каталоги ЖК-дисплеев

Часть каталога дисплеев TFT LCD, будет обновлена…
