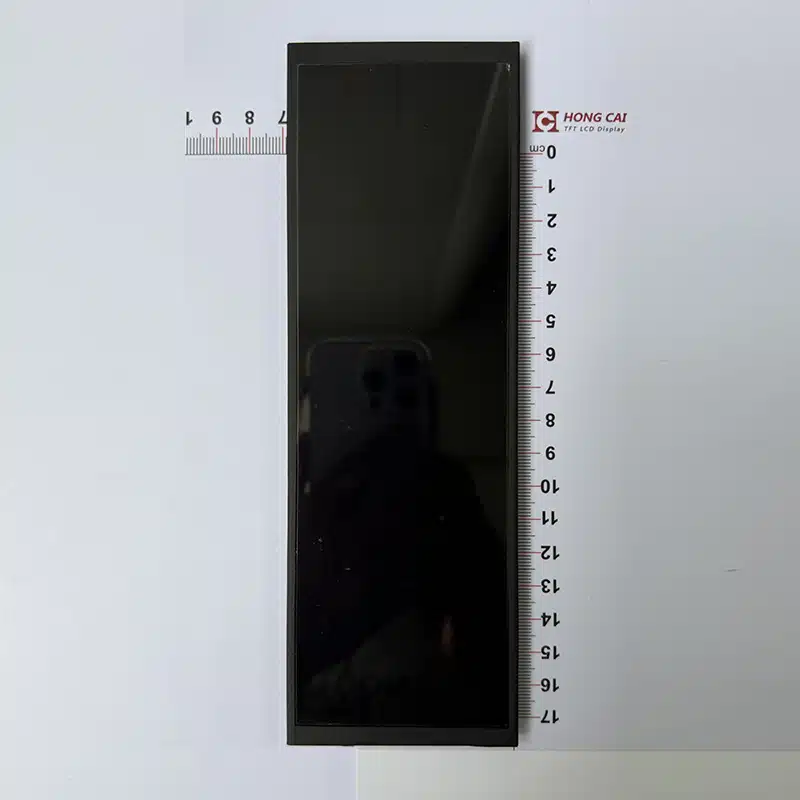

Ekran LCD TFT o przekątnej 7.8 cala z rozciągniętym paskiem

Ekran LCD TFT o przekątnej 7.8 cala z rozciągniętym paskiem

  • Rozmiar: 7.84 cala
  • Rozdzielczość: 400×1280 punktów
  • Kierunek widoku: IPS
  • Interfejs: MIPI
  • Układ scalony sterownika: ST7703
  • Ekran dotykowy: Pojemnościowy panel dotykowy
  • Jasność (cd/m²): 500
  • Wymiary obrysu: 67.8*206.18*4.6 mm
Zapytanie ofertowe

Wyszukiwanie wyświetlaczy LCD

Rozmiar wyświetlacza LCD
Menu
Menu

OPIS

Rozciągnięty ekran LCD IPS TFT, interfejs MIPI, przekątna 7.8 cala, rozdzielczość 400×1280 pikseli, sterownik IC ST7703, jasność do 500 cd/m².

Jakość Hongcai Wyświetlacz LCD jest wyższa od standardów branżowych, partie produktów nie mają przebarwień, kolor i jasność są spójne, wymagania procesu produkcyjnego na poziomie przemysłowym i konsumenckim, stabilna jakość, ciągłość dostaw, bezproblemowy serwis posprzedażowy i wsparcie techniczne.

PozycjaSpis treściJednostka
Rozmiar ekranu LCD7.84cal
Wymiar NWW67.8 * 206.18 * 4.6 mmmm
Obszar aktywny LCD59.4 * 190.08 mmmm
Liczba kropek400 × 1280piksel
Rodzaj LCDAktywna matryca LTPS TFT
Kierowca lCST7703
InterfejsMIPI
Kierunek wyświetlaniaWSZYSTKO
temperatura robocza-20 ℃ ~ 70 ℃
Temperatura przechowywania-30 ℃ ~ 80 ℃
Typ podświetleniadiody 6
Jasność1000cd / m²

Hongcai LCD Ekran fabryka oferują najwyższą jakość, która przewyższa standardy branżowe. Nasze produkty są stale wolne od zniekształceń kolorów, z jednolitym kolorem i jasnością we wszystkich partiach. Zaprojektowane tak, aby spełniać wymagania produkcyjne zarówno przemysłowe, jak i konsumenckie, nasze wyświetlacze zapewniają stabilną jakość, niezawodną wydajność i ciągłość dostaw.

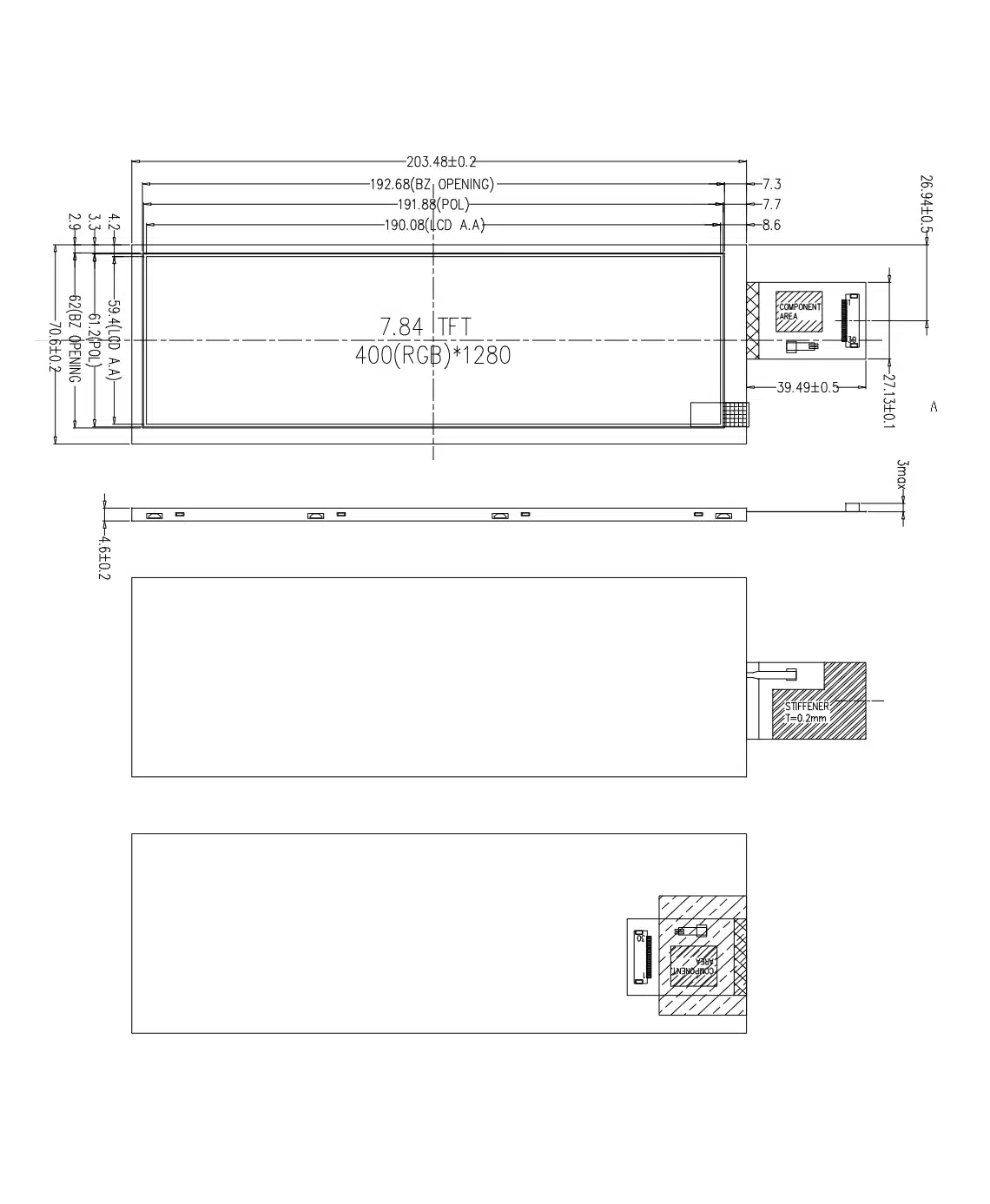

Rysowanie

Interfejs

Numer pinasymbolFunkcjonować
1GNDZiemia
2DOPWejście MIPI Data laneO (dodatnie)
3DONWejście MIPI Data laneO (ujemne)
4GNDZiemia
5D1PWejście MIPI Data lane1 (dodatnie)
6D1NWejście MIPI Data lane1 (ujemne)
7GNDZiemia
8CLKPWejście MIPICLK (dodatnie)
9CLKNWejście MIPI CLK (ujemne)
10GNDZiemia
11D2PWejście MIPI Data lane2 (dodatnie)
12D2NWejście MIPI Data lane2 (ujemne)
13GNDZiemia
14D3PWejście MIPI Data lane3 (dodatnie)
15D3NWejście MIPI Data lane3 (ujemne)
16-17 GNDZiemia
18-19 VCC-1V8Zasilacz IO (1.65 V-3.6 V)
20-23 NCNC
24RSTBglobalny pin resetujący. Stan aktywny niski powoduje przejście w stan resetowania. zasugerować
podłączenie do sterownika RC w celu zapewnienia stabilności. Normalnie ciągnij
wysoka.
25NCNC
26NCNC
27GNDZiemia
28-29 KPodświetlenieLED Uziemienie
30GNDZiemia
31NCNC
32-33 GNDZiemia
34NCNC
35-36 APodświetlenieLED Moc
37GNDZiemia
38-39 VDD-3V3Zasilacz (3.3~3.6 V)
40NCNC

Obraz



FAQ

Minimalne zamówienie na mały rozmiar wyświetlacza TFT (częściowo dostosowany)

Pół-dostosowane (FPC, POL): 1 tys. sztuk w zależności od poziomu dostosowania.

Minimalne zamówienie na wyświetlacz TFT średniej wielkości (częściowo dostosowany)

Modele standardowe: 200–1 tys. szt.
Pół-dostosowane: 1 tys.–2 tys. szt.

Wsparcie FAE

Nasz zespół FAE może pomóc w dopasowaniu interfejsów (SPI, RGB, MCU, MIPI, LVDS), integracji sterowników (np. platformy STM32, Linux, Android) i rozwiązywaniu problemów.

System zarządzania dostawami (SRM)

Korzystamy ze zintegrowanego systemu ERP + SRM do zarządzania kwalifikacją dostawców, śledzeniem wydajności i zarządzaniem ryzykiem. System obejmuje śledzenie surowców, monitorowanie terminowych dostaw oraz procesy kontroli jakości. Przestrzegamy norm ISO9001 / ISO14001 / IATF16949.

Procesy produkcyjne w firmie

Wewnętrzny proces produkcji: montaż LCM + pojemnościowego ekranu dotykowego.

Procesy outsourcingowe

Panel TFT, podświetlenie i płytka drukowana FPC

Partnerzy europejscy

Wolumen biznesowy

Całkowita roczna wielkość obrotów: ok. 5 mln USD Udział w rynku UE: 5–8% całkowitej wielkości obrotów Azja: 60–70%
