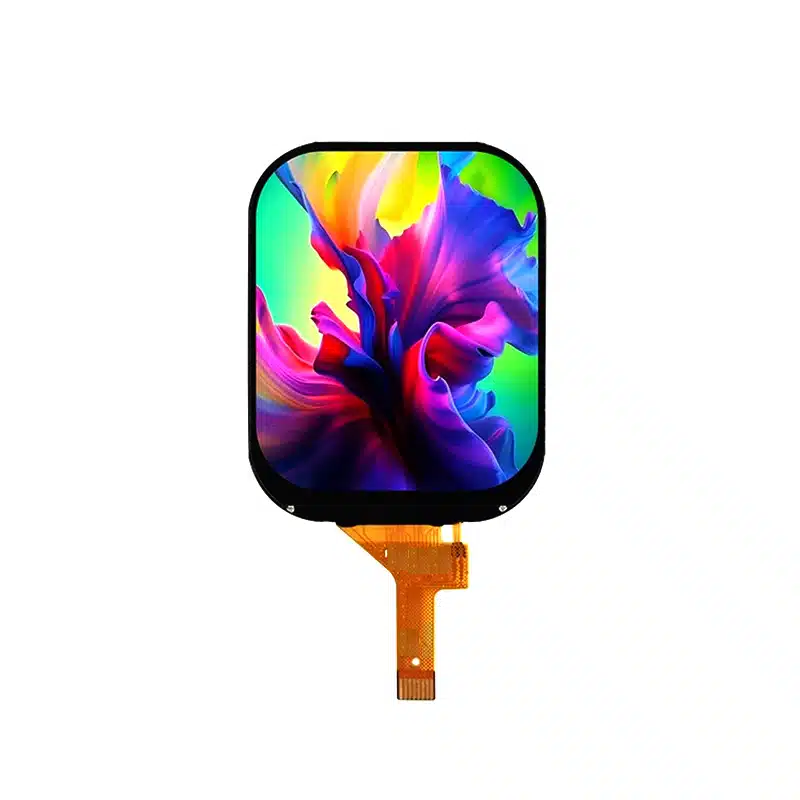

SPI-scherm LCD-scherm 2.0 inch

SPI-scherm LCD-scherm 2.0 inch

  • Maat: 2.0 inch
  • Resolutie: 240×296 dots
  • Bekijk richting: IPS
  • Interface: SPI
  • Stuurprogramma-IC: ST7789
  • Aanraakscherm: CTP
  • Helderheid (cd/m²): 300
  • Omtrekafmetingen: 34.04 (B) * 43.32 (H) * 1.70 (D)
Offerte Aanvragen

LCD-schermen zoeken

LCD-schermgrootte
Menu
Menu

Beschrijving

Het HC-200CI1501 2.0 inch LCD-scherm met SPI-interface heeft een resolutie van 240 × 296 pixels, de driver-IC is de ST7789 en het capacitieve touchscreen heeft een zeer compact formaat, waardoor het gemakkelijker te integreren is in productontwerpen.

ItemInhoudEenheid
Grootte2.0inch
LCM-dimensie34.04 (B) * 43.32 (H) * 1.70 (D)mm
LCD-actief gebied32.04*39.51mm
Aantal stippen240 × 296pixel
LCD Typea-Si-TFT
Richting bekijkenIPS
Driver ICST7789
Interface TypeSPI
Bedrijfstemperatuur-20 ℃ ~ 70 ℃
Temperatuur bij opslag-30 ℃ ~ 80 ℃
Type verlichting4 LEDs
Helderheid300cd / m²

Hongcai lcd-schermfabrikant bieden superieure kwaliteit die de industrienormen overtreft. Onze producten zijn consistent vrij van kleurvervorming, met een uniforme kleur en helderheid in alle batches. Onze displays zijn ontworpen om te voldoen aan de productievereisten van zowel industriële als consumentenkwaliteit en bieden stabiele kwaliteit, betrouwbare prestaties en een continue levering.

tekening



Interface

NEESYMBOOLFUNCTIE
1GNDVermogen Ground
2D / C-Schrijven inschakelen in MCU parallelle interface.
– Pin voor gegevens-/opdrachtselectie weergeven in seriële interface met 4 lijnen.
-Tweede datastrook in seriële interface met 2 datastroken
3CSChipselectiepen
4SCLDeze pin wordt gebruikt als seriële interfaceklok
5NCDrijvend
6NCDrijvend
7NCDrijvend
8SDASPI-interface-invoer-/uitvoerpin
9RESETDit signaal zal het apparaat resetten en moet worden toegepast om het correct te initialiseren.
chip. Actief signaal is laag.
10VDDVoeding voor analoge VCC=2.5V~3.3V.
11VDDVoeding voor analoge VCC=2.5V~3.3V.
12LEDALED-anode
13LEDKLED-kathode
14TEHet tearing-effectsignaal wordt gebruikt om de MCU te synchroniseren met het framegeheugen
15GNDVermogen Ground

Beeld





FAQ

Minimale bestelhoeveelheid voor kleine TFT-schermen (semi-aangepast)

Semi-aangepast (FPC, POL): 1K stuks, afhankelijk van het aanpassingsniveau.

Minimale bestelhoeveelheid voor middelgrote TFT-schermen (semi-aangepast)

Standaardmodellen: 200–1K stuks
Semi-aangepast: 1K–2K stuks

FAE-ondersteuning

Ons FAE-team kan u helpen met interfacematching (SPI, RGB, MCU, MIPI, LVDS), driverintegratie (bijv. STM32, Linux, Android-platforms) en probleemoplossing.

Supply Management Systeem (SRM)

We gebruiken een geïntegreerd ERP + SRM-systeem voor leverancierskwalificatie, prestatiebewaking en risicomanagement. Het systeem omvat traceerbaarheid van grondstoffen, controle op tijdige levering en kwaliteitscontroleprocessen. We volgen de ISO9001 / ISO14001 / IATF16949-normen.

Interne productieprocessen

Intern productieproces LCM+capacitieve touchscreen-assemblage.

Uitbestede processen

TFT-paneel, achtergrondverlichting en FPC-printplaat

Europese partners

Bedrijfsvolume

Totaal jaarlijks zakenvolume: ca. 5 miljoen USD Marktaandeel EU: 5–8% van het totale volume Azië: 60–70%

LCD-catalogi

LCD-catalogi

Bar LCD-catalogi

Onderdeel van de TFT LCD-schermcatalogus, die nog bijgewerkt moet worden …..

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co., Ltd.
 emai:[e-mail beveiligd]
　　　　　　　　　　　　　
NO.GrootteDeel NR.Resoluties Richting bekijkenoutline Dimension
(Mm)		Driver ICPINInterfaceBacklight
(LED)		Helderheid (Cd/m2)SPEC
10.96 inch LCD-schermHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104 SPI1200　
