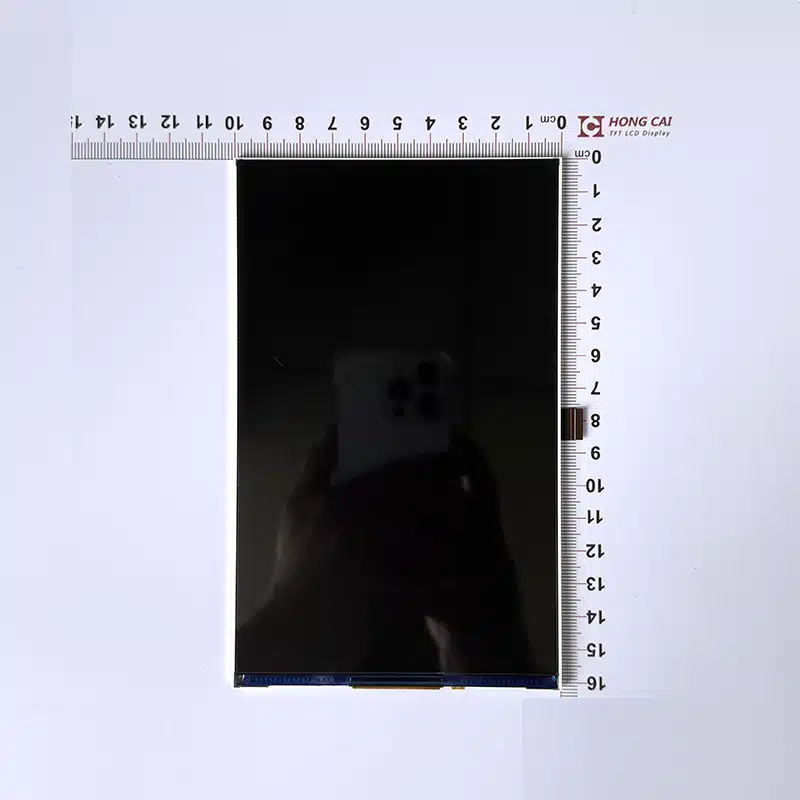

7 inch 800x1280 LCD-scherm

7 inch 800×1280 LCD-scherm

  • Maat: 7 inch
  • Resolutie: 800×1280 dots
  • Bekijk richting: IPS
  • Interface: MIPI 2 rijstroken
  • Stuurprogramma IC: JD9365
  • Aanraakscherm: CTP
  • Helderheid (cd/m²): 380
  • Omtrekafmetingen: 106.88 (B) * 99.59 (H) * 2.33 (D)
Offerte Aanvragen

LCD-schermen zoeken

LCD-schermgrootte
Menu
Menu

Beschrijving

Verticaal LCD-scherm 7 inch 800×1280

ItemInhoudEenheid
Grootte7.0inch
LCM-dimensie99.59 (B) * 160.88 (H) * 2.35 (T)mm
LCD-actief gebied94.20 * 150.72mm
Aantal punten800 * RGB * 1280pixel
LCD Typea-Si-TFT
Richting bekijkenHELE UREN
Driver ICJD9365DA
Interface TypeMIPI 2 rijstroken
Bedrijfstemperatuur-20 ℃ ~ 70 ℃
Temperatuur bij opslag-30 ℃ ~ 80 ℃
Type verlichting20 LEDs

Hongcai lcd-schermfabriek bieden superieure kwaliteit die de industrienormen overtreft. Onze producten zijn consistent vrij van kleurvervorming, met een uniforme kleur en helderheid in alle batches. Onze displays zijn ontworpen om te voldoen aan de productievereisten van zowel industriële als consumentenkwaliteit en bieden stabiele kwaliteit, betrouwbare prestaties en een continue levering.

tekening





Interface

NO.SymboolBeschrijving
1LEDAACHTERGRONDVERLICHTING ANODE
2LEDAACHTERGRONDVERLICHTING ANODE
3-6NCNC
7LEDKACHTERGRONDVERLICHTING KATHODE
8LEDKACHTERGRONDVERLICHTING KATHODE
9NCNC
10GNDGround
11MIPI-D3PMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 3)
12MIPI-D3NMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 3)
13GNDGround
14MIPI-D2PMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 2)
15MIPI-D2NMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 2)
16GNDGround
17MIPI-CLKPMIPI DSI differentieel klokpaar
18MIPI-CLKNMIPI DSI differentieel klokpaar
19GNDGround
20MIPI-D1PMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 1)
21MIPI-D1NMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 1)
22GNDGround
23MIPI-D0PMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 0)
24MIPI-D0NMIPI-DSI Data differentiële signaalingangspinnen. (Datastrook 0)
25GNDGround
26NCNC
27RESETReset pin
28.29VDDVOEDING
30.31NC　NC

7" LCD-catalogi

TFT-paneelModel ResolutieHoekAfmetingICPINInterfaceLED van onze andere
 Innolux LCDHC-700QH4010A800*480TN164.20 * 99.20 * 5.5HX8264+HX866440RGB30RTP
Innolux LCDHC-700QH4008800*480TN164.20 * 99.20 * 5.5HX8264+HX866440RGB30CTP
Innolux LCDHC-700QH40061024*600IPS164.9 * 100 * 5.5HX8282+
HX8696		40LVDS30CTP
BOEHC-700BH40031024*600IPS163.9 * 102.7 * 3.5HX8282+
HX8696		40LVDS24RTP
Innolux LCDHC-700QH50091024*600IPS164.9 * 100 * 5.5HX8282+
HX8696		50RGB30RTP
BOEHC-700BE50021024*600IPS164.9 * 100 * 3.5HX8282+
HX8696		50RGB30RTP
BOEHC-700BE4007A1024*600IPS164.9 * 100 * 5.5HX8282+
HX8696		40MIPI30CTP
BOEHC-700BE25031024*600IPS164.9 * 100 * 3.5EK79007+
EK73217		25MIPI30CTP
BOEHC-700BE25021024*600TN164.3 * 97 * 2.6EK79007+
EK73217		25MIPI21CTP

Beeld

Video



FAQ

Minimale bestelhoeveelheid voor kleine TFT-schermen (semi-aangepast)

Semi-aangepast (FPC, POL): 1K stuks, afhankelijk van het aanpassingsniveau.

Minimale bestelhoeveelheid voor middelgrote TFT-schermen (semi-aangepast)

Standaardmodellen: 200–1K stuks
Semi-aangepast: 1K–2K stuks

FAE-ondersteuning

Ons FAE-team kan u helpen met interfacematching (SPI, RGB, MCU, MIPI, LVDS), driverintegratie (bijv. STM32, Linux, Android-platforms) en probleemoplossing.

Supply Management Systeem (SRM)

We gebruiken een geïntegreerd ERP + SRM-systeem voor leverancierskwalificatie, prestatiebewaking en risicomanagement. Het systeem omvat traceerbaarheid van grondstoffen, controle op tijdige levering en kwaliteitscontroleprocessen. We volgen de ISO9001 / ISO14001 / IATF16949-normen.

Interne productieprocessen

Intern productieproces LCM+capacitieve touchscreen-assemblage.

Uitbestede processen

TFT-paneel, achtergrondverlichting en FPC-printplaat

Europese partners

Bedrijfsvolume

Totaal jaarlijks zakenvolume: ca. 5 miljoen USD Marktaandeel EU: 5–8% van het totale volume Azië: 60–70%

LCD-catalogi

LCD-catalogi

Bar LCD-catalogi

Onderdeel van de TFT LCD-schermcatalogus, die nog bijgewerkt moet worden …..

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co., Ltd.
 E-mail: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.GrootteDeel NR.Resoluties Richting bekijkenoutline Dimension
(Mm)		Driver ICPINInterfaceBacklight
(LED)		Helderheid (Cd/m2)SPEC
10.96 inch LCD-schermHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104 SPI1200　
21.22 inch LCD-schermHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103 SPI2350Vierkant lcd
31.3 inch LCD-schermHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Vierkant lcd
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Vierkant lcd
51.4 inch LCD-schermHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Vierkant lcd
61.44 inch LCD-schermHC-144HB1204128*12812 uur　29.50 * 36.50 * 2.5ST7735S12SPI2300Vierkant lcd
71.54 inch LCD-schermHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350Vierkant lcd
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69 inch LCD-schermHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Verticaal lcd
101.77 inch LCD-schermHC-177CB1001128*16012 uur　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B201412 uur　34.70 * 46.70 * 2.30ST7735S20MCU2300　
122.0 inch LCD-schermK200B2008176*22012 uur　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A2030012 uur　37.68 * 51.30 * 2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01 inch LCD-schermHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2 inch LCD-schermK220A24101176*22012 uur　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*32012 uur　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*32012 uur　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31 inch LCD-schermK230J3607240*32012 uur　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ40016 uur　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4 inch LCD-schermH24I2005240*32012 uur　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I100212 uur　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B402012 uur　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6 inch LCD-schermHC-260LI4001320*2406 uur　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8 inch LCD-schermK280I4005240*32012 uur　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI241012 uur　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI240512 uur　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B400112 uur　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*40012 uur　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001A12 uur　43.80 * 71.92 * 2.35ST779340MCU4350　
412.95/2.96 inch LCD-schermHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95 inch LCD-schermHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
442.99 inch LCD-schermHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Verticaal lcd
453.2 inch LCD-schermK320I20300240*32012 uur　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI400312 uur　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301F12 uur　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI500112 uur　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*40012 uur　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5 inch LCD-schermK350C20301320*48012 uur　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C2630112 uur　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ400812 uur　54.48 * 84.71 * 2.30ST7796S40RGB6450　
53H35K200112 uur　54.48 * 84.71 * 2.30ST7796S20MIPI6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71 inch LCD-schermHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350Verticaal lcd
613.97 inch LCD-schermHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25MIPI8400　
634.3 inch LCD-schermK430N40103480*27212 uur　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN403212 uur　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102T12 uur　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST7701S25MIPI10300　
724.5 inch LCD-schermK450S3008C480*854　IPS60.00 * 109 * 1.70ST7701S30MIPI10350　
735.0 inch LCD-schermHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
785.5 inch LCD-schermHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
805.6 inch LCD-scherm HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99 inch LCD-schermHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30MIPI8600Verticaal lcd
827.0 inch LCD-schermHC-700QH4008A800*48012 uur　164.20 * 99.20 * 5.0HX8264+HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Serieel 7 Parallel550　
89HC-700BE25026 uur　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
907.0 inch LCD-schermHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
918 inch LCD-schermHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
9210.1 inch LCD-schermHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
9310.1 inch LCD-schermHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1 inch LCD-schermHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3 inch LCD-schermHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
