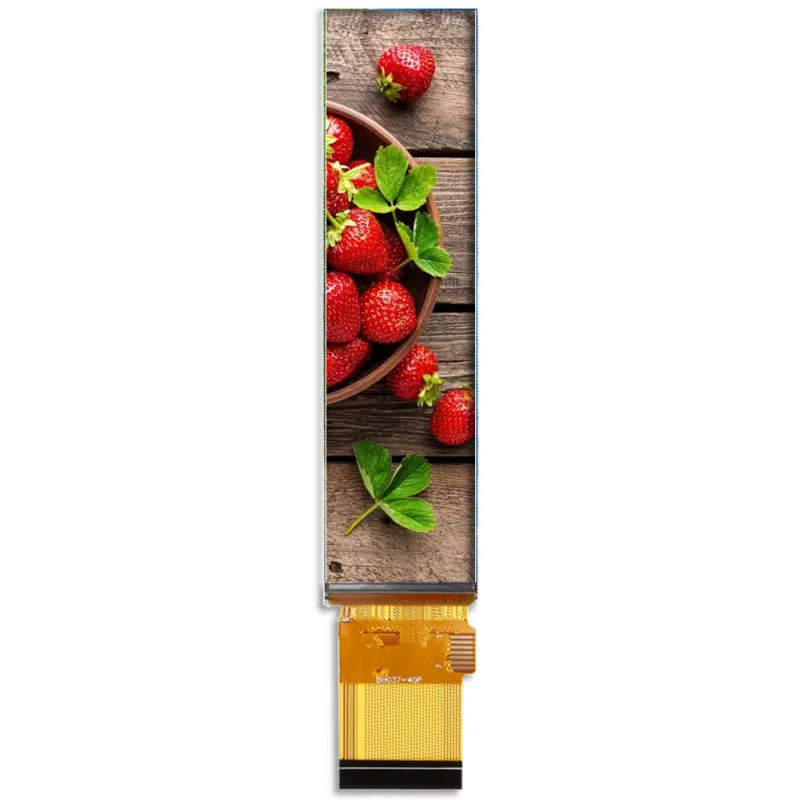

Skrin Paparan LCD Gaya Bar 3.7 inci

Penerangan Produk

ITEM	NILAI STANDARD	UNIT
jenis LCD	3.71	-
Susunan titik	240 (H)×960 (V)	titik
Susunan penapis warna	Jalur menegak RGB	-
Mod paparan	IPS / Biasanya Hitam	-
Arah Pandangan	SEMUA	-
Pemandu IC	ST7701S	-
Saiz modul	25.30 (W) × 98.89 (H) × 2.10 (T)	mm
Kawasan aktif	22.96 (W) × 91.44 (H)	mm
Antara muka	SPI+RGB（666）18bit	-
Suhu Operasi	-20 ~ + 70	° C
Suhu penyimpanan	-30 ~ + 80	° C
Back Light	4 LED Putih	-

Lukisan

Antara muka

PIN NO.	PIN	DESCRIPTION
1	LED+	Lampu latar LED (Anod).
2	LEDK-	Lampu latar LED (Katod).
3	LEDK-	Lampu latar LED (Katod).
4	GND	Tanah kuasa
5	VDD	Kuasa Digital +3.3V
6	RSTB	Tetapkan semula pin input
7 ~ 8	NC	Tidak Bersambung
9	sumber semula jadi	Pin isyarat masuk/keluar bersiri.
10	SCL	Pin jam antara muka bersiri.
11	CS	Pin input pilih cip.
12	DCLK	Isyarat jam titik untuk operasi antara muka RGB
13	DE	Data membolehkan isyarat untuk operasi antara muka RGB.
14	VS	Isyarat penyegerakan bingkai untuk operasi antara muka RGB.
15	HS	Isyarat penyegerakan talian untuk operasi antara muka RGB.
16 ~ 33	DB0~DB17	Pin input data RGB.
34	GND	Tanah kuasa
35	TP_INT/NC	Tidak Bersambung
36	TP_SDA/NC	Tidak Bersambung
37	TP_SCL/NC	Tidak Bersambung
38	TP_RESET/NC	Tidak Bersambung
39	TP_VCI/NC	Tidak Bersambung
40	TP_GND	Tanah kuasa


Soalan Lazim

MOQ untuk TFT Saiz Kecil (separa tersuai)

Separa tersuai (FPC, POL): 1Kpcs bergantung pada tahap penyesuaian.

MOQ untuk TFT Saiz Pertengahan (separa tersuai)

Model standard: 200–1K pcs
Separa tersuai: 1K–2K pcs

Sokongan FAE

Pasukan FAE kami boleh membantu dengan padanan antara muka (SPI, RGB, MCU, MIPI, LVDS), penyepaduan pemacu (cth STM32, Linux, platform Android) dan penyelesaian masalah.

Sistem Pengurusan Bekalan (SRM)

Kami menggunakan sistem ERP + SRM bersepadu untuk mengurus kelayakan pembekal, penjejakan prestasi dan pengurusan risiko. Sistem termasuk kebolehkesanan bahan mentah, pemantauan penghantaran tepat pada masa dan proses kawalan kualiti. Kami mengikut piawaian ISO9001 / ISO14001 / IATF16949.

Proses Pengeluaran Dalaman

Proses pengeluaran dalaman pemasangan skrin sentuh kapasitif LCM+。

Proses Sumber Luar

Panel TFT, lampu latar dan papan litar FPC

Rakan Kongsi Eropah

Jumlah Perniagaan

Jumlah keseluruhan perniagaan tahunan: lebih kurang. Bahagian pasaran EU USD 5 juta: 5–8% daripada jumlah keseluruhan Asia: 60–70%

Katalog LCD

Katalog LCD Bar

Sebahagian daripada katalog paparan LCD TFT, akan dikemas kini …..

Shenzhen Hongcai Technology Co., Ltd.

Emai:Peter@lcdhc.com

NO.

Saiz

Bahagian NO.

Resolusi

Lihat Arah

Rangka Dimensi
(Mm)

Pemandu IC

Antara muka

Latar
(LED)

Kecerahan (Cd/m2)

SPEC

Paparan LCD 0.96 inci

HC096BA1001

80*160

IPS

23.40 * 46.75 * 1.5

ST7735S

4SPI

200

Paparan LCD 1.22 inci

HC-122BD1001

240*240

IPS

25.76 * 28.16 * 1.8

ST7789T3

3SPI

350

LCD segi empat sama

Paparan LCD 1.3 inci

HC-130HI1202A

240*240

IPS

26.20 * 29.22 * 2.0

ST7789V

SPI

350

LCD segi empat sama

HC-130BC2401

240*240

IPS

26.20 * 29.22 * 1.52

ST7789V3

SPI/MCU

300

LCD segi empat sama

Paparan LCD 1.4 inci

HC-140HA2001

320*320

IPS

27.4 * 30.3 * 1.70

ST7365P

MCU

350

LCD segi empat sama

Paparan LCD 1.44 inci

HC-144HB1204

128*128

Jam 12

29.50 * 36.50 * 2.5

ST7735S

SPI

300

LCD segi empat sama

Paparan LCD 1.54 inci

HC-154HX2501

240*240

IPS

31.52 * 33.72 * 1.90

ST7789V

MIPI

350

LCD segi empat sama

HC-154HI2402

240*240

IPS

31.52 * 33.72 * 1.90

ST7789V

SPI

350

Paparan LCD 1.69 inci

HC-154BD1601

240*240

IPS

30.52 * 33.72 * 1.70

ST7789P3

SPI

300

LCD menegak

Paparan LCD 1.77 inci

HC-177CB1001

128*160

Jam 12

34.00 * 45.83 * 2.35

ST7735S

SPI

350

K177B2014

Jam 12

34.70 * 46.70 * 2.30

ST7735S

MCU

300

Paparan LCD 2.0 inci

K200B2008

176*220

Jam 12

37.68 * 51.30 * 2.20

ST7775R

MCU

300

K200A20300

Jam 12

37.68 * 51.30 * 2.20

ILI9225G

MCU/SPI

350

H20U1302

240*320

IPS

34.7 * 47.95 * 2.20

ILI9340X

SPI

350

H20I2201

IPS

34.7 * 47.95 * 2.20

ST7789V

MCU

350

Paparan LCD 2.01 inci

HC-201ISW001N0

240*296

IPS

34.04 * 43.42 * 1.46

ST7789W3

SPI

350

Paparan LCD 2.2 inci

K220A24101

176*220

Jam 12

40.20 * 55.60 * 2.35

ILI9225G

MCU

350

HC-220BI4501

240*320

Jam 12

38.68 * 55.14 * 2.35

ST7789V2-G4

MCU

350

HC-220BI4002

240*320

Jam 12

38.68 * 55.14 * 2.35

ST7789V2-G4

MCU/SPI/RGB

350

Paparan LCD 2.31 inci

K230J3607

240*320

Jam 12

50.80 * 45.80 * 2.35

ILI9342C

MCU

350

HC-230HJ4001

Jam 6

55.00 * 47.55 * 2.75

ILI9342C

rgb

350

Paparan LCD 2.4 inci

H24I2005

240*320

Jam 12

42.72 * 60.26 * 2.30

ST7789V

MCU

350

H24I1002

Jam 12

42.72 * 60.26 * 2.30

ST7789V

SPI

350

K240B4020

Jam 12

42.72 * 59.46 * 2.50

ILI9341V

rgb

350

H24I3601

IPS

42.72 * 59.46 * 2.30

ST7789V

MCU

350

K240B45100A

IPS

42.72 * 59.46 * 2.30

ILI9341V

MCU/SPI/RGB

300

HC-240BI2012

IPS

42.72 * 60.26 * 2.15

ST7789V

SPI

400

HC-240HI2201A

IPS

42.72 * 60.26 * 2.30

ST7789V

MCU

350

H24I4001

IPS

42.72 * 60.26 * 2.35

ST7789V

rgb

300

Paparan LCD 2.6 inci

HC-260LI4001

320*240

Jam 6

57.6 * 50.05 * 3.00

ILI9342C

MCU

300

Paparan LCD 2.8 inci

K280I4005

240*320

Jam 12

50.00 * 69.20 * 2.45

ST7789V

MCU

350

HC-280CI2410

Jam 12

50.00 * 69.20 * 2.30

ST7789V

MCU

350

HC-280CI2405

Jam 12

50.00 * 69.20 * 2.30

ST7789V

SPI

350

H28B4001

Jam 12

50.00 * 69.20 * 2.30

ILI9341V

rgb

350

HC-280HI1206

IPS

50.00 * 69.20 * 2.30

ST7789V2

SPI

350

K280I40300

IPS

50.00 * 69.20 * 2.30

ST7789V2-G4-A-1

rgb

350

HC-280BS2421

480 × 640

IPS

46.50 * 65.05 * 2.35

ST7701

MIPI

600

HC-280HX3301

240*320

IPS

50.00 * 69.20 * 2.15

JD9852

MIPI

300

H28N4009

240*400

Jam 12

43.22 * 73.20 * 3.05

ILI9327

rgb

350

HC-280HY4001A

Jam 12

43.80 * 71.92 * 2.35

ST7793

MCU

350

Paparan LCD 2.95/2.96 inci

HC-295BS2501

360*640

IPS

42.70 * 74.70 * 2.05

ST7701

MIPI

320

HC-296BS3901

IPS

42.70 * 74.70 * 2.05

ST7701

rgb

320

Paparan LCD 2.95 inci

HC-295BS3001

480*854

IPS

43.00 * 74.87 * 2.24

ST7701

MIPI

320

Paparan LCD 2.99 inci

HC-299HS4001

268*800

IPS

26.96 * 80.08 * 1.80

ST7701

rgb

350

LCD menegak

Paparan LCD 3.2 inci

K320I20300

240*320

Jam 12

55.04 * 77.20 * 2.50

ST7789V

SPI

350

HC-320HI4003

Jam 12

55.04 * 77.20 * 2.40

ST7789V2

MCU

350

K320T2301F

Jam 12

52.28 * 73.04 * 2.35

GC9306

MCU

350

HC-320HI5001

Jam 12

55.10 * 77.5 * 2.51

ST7789V

RGB/MCU/SPI

400

C32T5001

240*400

Jam 12

47.66 * 80.90 * 2.30

ST7793

RGB/MCU/SPI

450

Paparan LCD 3.5 inci

K350C20301

320*480

Jam 12

54.48 * 84.71 * 2.30

ILI9488

SPI

350

K350C26301

Jam 12

54.50 * 82.90 * 2.20

ILI9488

MCU

350

HC-350CJ4008

Jam 12

54.48 * 84.71 * 2.30

ST7796S

rgb

450

H35K2001

Jam 12

54.48 * 84.71 * 2.30

ST7796S

MIPI

350

H35J3501

IPS

54.48 * 84.71 * 2.30

ST7796S

MCU

350

H35J4502

IPS

54.48 * 84.71 * 2.30

ST7796S

rgb

350

HC-350BS2603CT

480*800

IPS

50.58 * 85.76 * 2.00

ST7701S

MIPI

700

C35B5102

480*800

IPS

51.32 * 86.61 * 2.10

ST7701S

rgb

400

HC-350HS5401

320*240

IPS

76.84 * 63.84 * 3.3

ST7272A

rgb

600

HC-350BS5402

320*240

IPS

76.84 * 63.84 * 3.3

ST7272A

rgb

6/12

600

Paparan LCD 3.71 inci

HC-371BS4501A

240*960

IPS

25.3 * 98.89 * 1.65

ST7701SN

rgb

350

LCD menegak

Paparan LCD 3.97 inci

HC-397BS2006

480*800

IPS

55.60 * 96.2 * 2.30

NT35510

MCU

300

HC-397BS2503

IPS

57.14 * 96.85 * 1.85

ST7701S

MIPI

400

Paparan LCD 4.3 inci

K430N40103

480*272

Jam 12

105.50 * 67.20 * 2.90

ST7282

rgb

500

HC-430BN4032

Jam 12

105.50 * 67.20 * 2.90

NV3047E

rgb

350

K43045102T

Jam 12

105.50 * 67.20 * 4.10

ST7282

rgb

500

HC-430BI4027

IPS

105.50 * 67.20 * 2.90

ILI6485D

rgb

350

HC-430HS4036

IPS

105.50 * 67.20 * 2.90

ST7283

rgb

400

C43H4505

IPS

105.50 * 67.20 * 2.90

ST7283

rgb

500

HC-430BS4030

480*800

IPS

60.34 * 102.40 * 1.95

ST7701S

rgb

350

HC-430BS4509

IPS

60.34 * 102.40 * 1.95

NT35510

MCU

350

K430BS2501

IPS

60.34 * 102.40 * 1.85

ST7701S

MIPI

300

Paparan LCD 4.5 inci

K450S3008C

480*854

IPS

60.00 * 109 * 1.70

ST7701S

MIPI

350

Paparan LCD 5.0 inci

HC-495BS4006

480*854

IPS

65.30 * 119.30 * 2.10

ST7701S

rgb

350

K495I25102

480*854

IPS

65.30 * 119.30 * 2.10

ST7701S

MIPI

350

HC-500HS4008

800*480

IPS

120.70 * 75.8 * 2.90

ST7265

RGB/LVDS

650

HC-499HI3008A

720*1280

IPS

65.30 * 119.30 * 1.95

ILI9881D

MIPI

500

HC-499HS3107

720*1280

IPS

65.30 * 119.30 * 2.1

ST7703

MIPI

300

Paparan LCD 5.5 inci

HC-550TH3020A

720*1280

IPS

70.6 * 128.6 * 1.80

HX8394F

MIPI

300

HC-550HI3017

720*1280

IPS

71.04 * 129.56 * 1.60

ILI9881

MIPI

300

Paparan LCD 5.6 inci

HC560QA4001

640*480

126.5 * 129.56 * 1.60

ILI6192

rgb

400

Paparan LCD 6.99 inci

HC-700BS3003

280*1424

IPS

38.20 * 181.47 * 3.45

ST7703I

MIPI

600

LCD menegak

Paparan LCD 7.0 inci

HC-700QH4008A

800*480

Jam 12

164.20 * 99.20 * 5.0

HX8264+HX8664

rgb

400

HC-700QH4006

1024*600

IPS

164.9 * 100 * 5.5

HX8282-A11DPD400+
HX8696-A01APD300

LVDS

500

HC-700BE4007A

IPS

164.9 * 100 * 5.5

EK79001AD3+EK73217BCGA

MIPI

500

HC-700QH5009

IPS

164.9 * 100 * 5.5

HX8282-A11DPD400+
HX8696-A01APD300

rgb

500

HC-700BE2503

IPS

164.9 * 100 * 3.5

EK79007AD3+
EK73217BCGA

MIPI

550

HC-700BH4003

IPS

163.9 * 102.7 * 3.4

HX8282-A11D+
HX8696-A01A

LVDS

550

HC-700BE5002

IPS

164.9 * 100 * 3.5

HX8282-A11D+
HX8696-A01A

rgb

3 Siri 7 Selari

550

HC-700BE2502

Jam 6

164.3 * 97 * 2.6

EK79007AD+
EK73217BCGA

MIPI

500

Paparan LCD 7.0 inci

HC-700HJ3101

800*1280

IPS

99.59 * 160.88 * 2.35

JD9365DA-H3

MIPI

450

Paparan LCD 8 inci

HC-800HJ3101

800*1280

IPS

114.6 * 184.10 * 2.6

JD9365DA-H3

MIPI

450

Paparan LCD 10.1 inci

HC-101II3101

800*1280

IPS

146.96 * 232.00 * 2.7

JD9365DA

MIPI

450

Paparan LCD 10.1 inci

HC-101QE4001

1280*800

IPS

229.46 * 149.10 * 2.6

EK79202

LVDS

800

Paparan LCD 12.1 inci

HC-121IN4001

1280*800

IPS

277.7 * 180.60 * 6.2

LVDS

900

Paparan LCD 12.3 inci

HC-101QE4001

1920*720

IPS

300 * 123.50 * 2.8

MIPI

900
