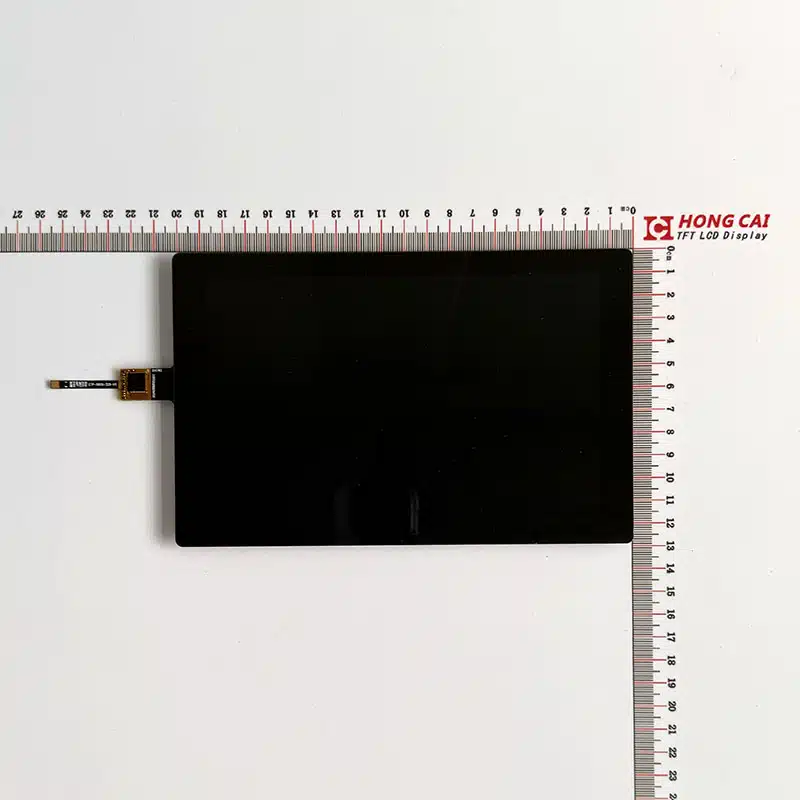

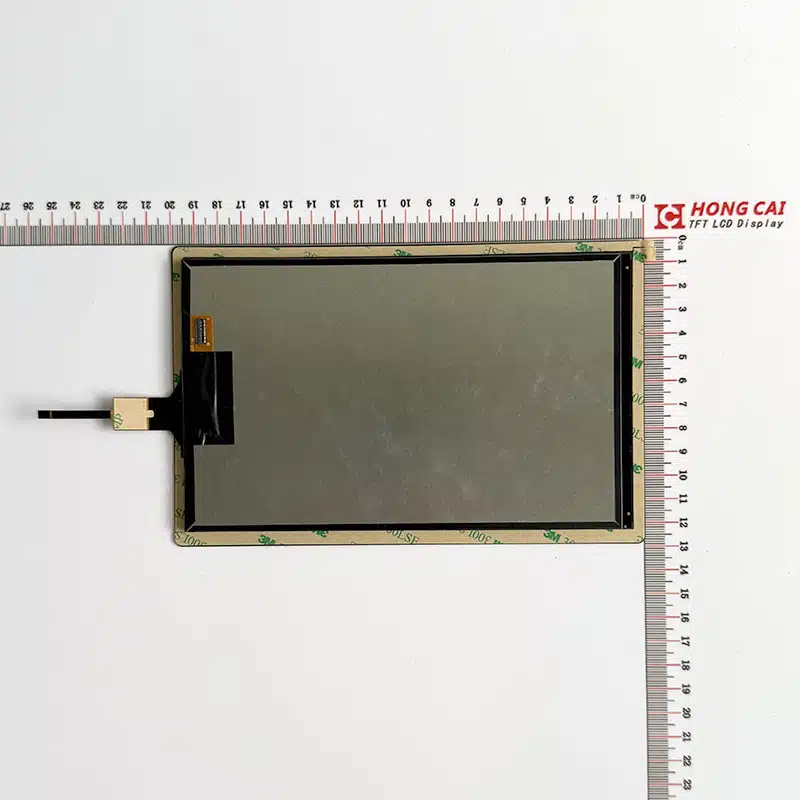

터치 스크린이있는 8 인치 TFT LCD 디스플레이 800 * 1280 TFT LCD 디스플레이는 매우 안정적입니다. 정전 식 터치 스크린으로. 해상도는 800×1280 픽셀이고 종횡비는 10:16입니다. 이 TFT 디스플레이는 MIPI 인터페이스를 지원하는 JD9365DA 드라이버 IC를 사용합니다. 이 8 인치 화면은 IPS / 프리 / 전체 시야각 유형이며 IPS 기술을 통해 시청자는 더 넓은 시야각 (85/85/85/85도)에서 화면을 볼 수 있습니다. 이 8인치 화면은 IPS/프리/전체 시야각 유형이며, 900cd/m2의 높은 밝기를 제공합니다.
이 LCD 모듈은 활용도가 매우 높습니다. 20°C ~ +70°C의 온도에서 작동할 수 있으며 보관 온도 범위는 -30°C ~ +80°C입니다.
TFT 디스플레이 카테고리
메뉴
검색
터치 스크린이 있는 8인치 TFT LCD 디스플레이
크기 8.0인치
해상도: 800 * RGB * 1280픽셀
보기 방향: IPS
►인터페이스: MIPI
드라이버 IC: JD9365DA
►CTP: 정전식 터치 스크린 PCAP
밝기(cd/m²): 900
►외형 치수: 114.60(W) * 184.10(H) * 2.60(T) mm
사양
크기 | 8.0 | 인치 |
LCM 차원 | 114.60(W)* 184.10(H) * 2.60(T) | mm |
LCD 활성 영역 | 107.64 * 172.22 | mm |
점 수 | 800 * RGB * 1280 | 픽셀 |
LCD 유형 | a-Si TFT | |
보기 방향 | 모든 시간 | |
드라이버 IC | JD9365DA | |
인터페이스 유형 | MIPI 4레인 | |
작동 온도 | -20℃~ 60℃ | |
보관 온도 | -30℃~ 80℃ | |
백라이트 유형 | 24개의 LED |

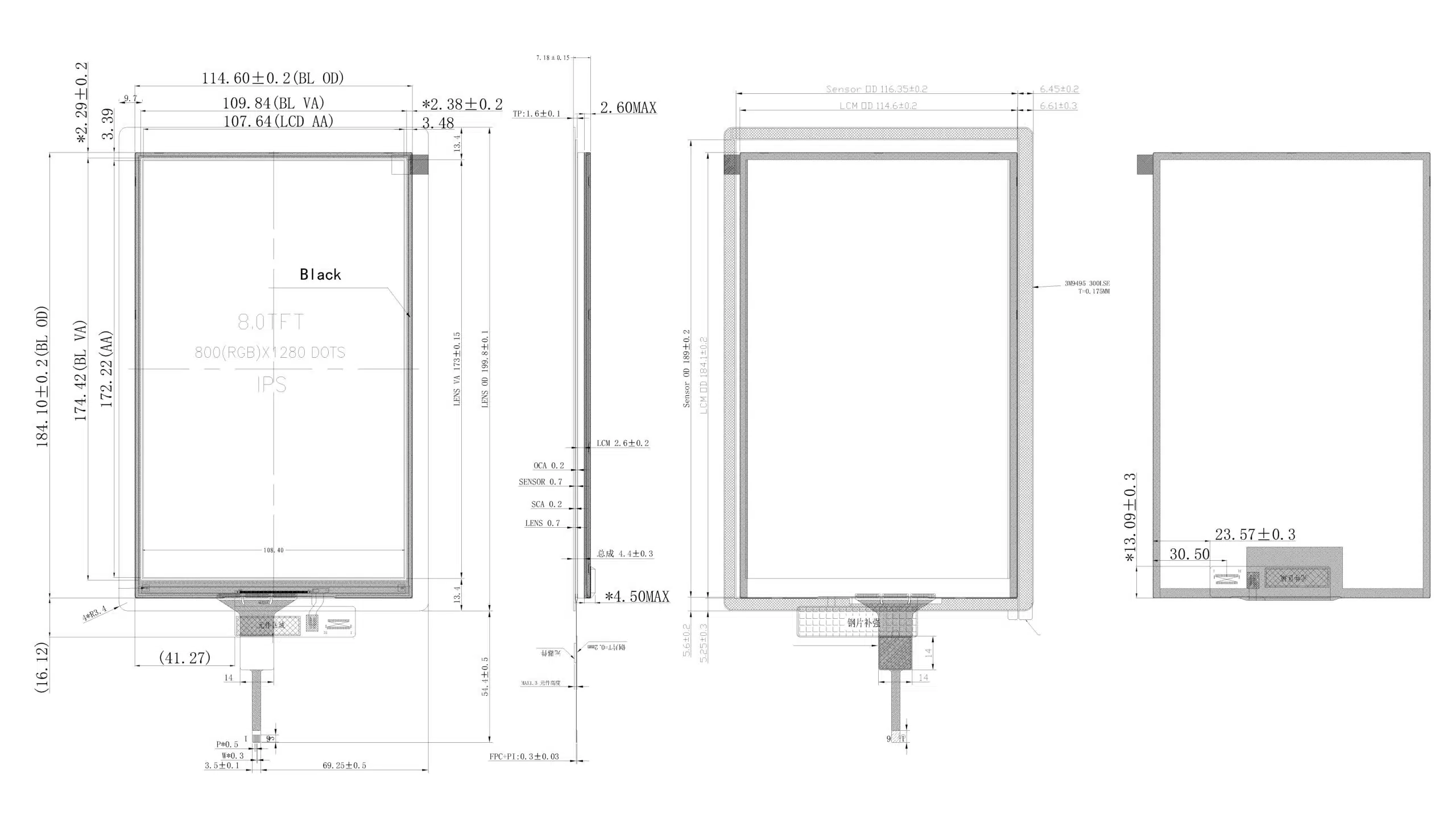

그리기
PIN
LCM PIN
아니요. | 기호 | 설명 |
1-3 | LEDA | 블랙라이트용 전원 공급 장치, 양극 |
4 | GND | Ground |
5-8 | LEDK | 블랙라이트용 전원 공급 장치, 음극 |
9-10 | GND | Ground |
11 | D2+ | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 2) |
12 | D2- | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 2) |
13 | GND | Ground |
14 | D1+ | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 1) |
15 | D1- | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 1) |
16 | GND | Ground |
17 | CLK+ | MIPI-DSI 클럭 차동 신호 입력 핀 |
18 | CLK- | MIPI-DSI 클럭 차동 신호 입력 핀 |
19 | GND | Ground |
20 | D0+ | MIPI-DSI 데이터 차동 신호 입력 핀입니다. (데이터 레인 0) |
21 | D0- | MIPI-DSI 데이터 차동 신호 입력 핀입니다. (데이터 레인 0) |
22 | GND | Ground |
23 | D3+ | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 3) |
24 | D3- | MIPI-DSI 데이터 차동 신호 입력 핀. (데이터 레인 3) |
25 | GND | Ground |
26 | TE | MPU 인터페이스에서 TE(티어링 효과) 핀을 제공합니다. |
27 | RESET | 핀 재설정 |
28 | ID | LCD ID |
29 | IOVCC 1.8V | I/O 전원 공급 장치(1.8V) |
30-31 | VDD 3.3V | 전원 공급 장치(2.8V) |
CTP PIN
아니요. | 기호 | 설명 |
1 | SDA | I2C 데이터 싱갈 |
2 | SCL | I2C 클록 싱갈 |
3 | RST | CTP용 핀 재설정 |
4 | INT | 인터럽트 싱갈 |
5 | VCC 3.3V | 전원 공급 장치(3.3V) |
6 | GND | Ground |
