Articolo |
Contenuti | UnitĆ |

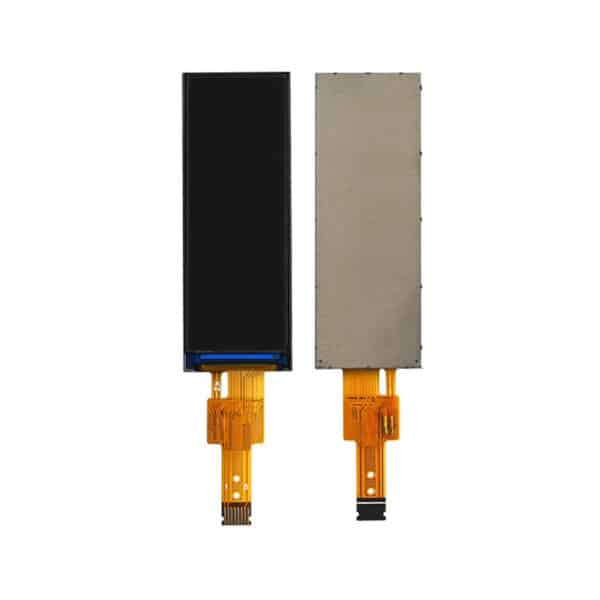

| Dimensione | 1.65 | pollice |
| Dimensione LCM | 6.3(H)x44.96(V)x2.23(D)mm | mm |
| LCD Active Area | 13.16(H)x39.68(V)mm | mm |
| Numero di punti | 142 * RGB * 428 | pixel |
| Direzione di visualizzazione | ALL | |
| Driver IC | NV3007 | |
| Tipo di interfaccia | SPI | |
| Tipo di retroilluminazione | 3 LED | |
| Ā Luminance(cd/m2) | 300 |
| Pin No. | Simbolo | Descrizione |
| 1 | A | Back-light Anode |
| 2 | GND | Power Ground |
| 3 | RST | Reset input pin |
| 4 | RS | Register select signal pin.L:Command H:Data |
| 5 | SDA | serial signal int/out pin. |
| 6 | SCL | serial clock signal input pin. |
| 7 | VDD | Power supply for analog |
| 8 | CS | Chip selection pin. Low-active. |
Conduciamo rigorosi controlli di qualitĆ e 100% di ogni prodotto passa attraverso almeno 5 stazioni di ispezione prima della consegna.
Nessun limite rigido di MOQ. Anche gli ordini di piccole quantitĆ sono benvenuti!
SƬ. Siamo un produttore di 12 anni production.We puĆ² fornire 600K-700K/PCS per un mese.
Offriamo una garanzia di 12 mesi. In caso di problemi, analizzeremo i campioni e forniremo una relazione con una soluzione a breve e a lungo termine. Se il problema riguarda il nostro prodotto, lo sostituiremo.
Abbiamo giĆ agenti in alcune regioni e stiamo cercando altri agenti in alcune regioni.
Possiamo fornire gratuitamente 5pcs tft lcd display.
Ā
Le dimensioni dello schermo TFT Lcd richieste, la risoluzione, il tipo di interfaccia di comunicazione tra la scheda madre e lo schermo TFT, l'angolo di visualizzazione del display, la selezione del tipo di tocco, le dimensioni esterne, il design strutturale, la tensione, il metodo di connessione del cavo FPC o il modello Hongcai specificato.
In base alle esigenze di comunicazione e verifica, nonchƩ ai materiali standard o personalizzati, come il tocco resistivo o capacitivo, il cablaggio FPC o la retroilluminazione, disponiamo i disegni strutturali degli schermi TFT Lcd ai clienti per la conferma entro 2-3 giorni.
Il tempo di consegna dei campioni per i display tft standardizzati ĆØ di 2-3 giorni. Per i display lcd personalizzati, i campioni vengono realizzati in base ai disegni confermati. La produzione dei campioni richiede tempo. Il ciclo di consegna dei campioni di schermi Lcd ĆØ generalmente di 7-12 giorni. Il tempo di ciclo ĆØ di 18-21 giorni.
Dopo che la produzione del campione ĆØ completata, sarĆ ispezionata secondo il processo di consegna del campione e una serie di test strutturali e di prestazioni elettriche, test di invecchiamento ad alta e bassa temperatura e shock termico, test di vibrazione, test di nebbia salina, ecc. saranno organizzati secondo le procedure di controllo della qualitĆ e i test saranno effettuati in base ai requisiti dei diversi clienti, fornire il rapporto di prova effettivo del display tft per garantire la prestazione affidabile del display tft.
Dopo aver ricevuto il campione del cliente, forniremo il driver IC, il codice di inizializzazione dello schermo LCD e il supporto tecnico collaborerĆ con il programma di regolazione per l'accensione.
| ę·± å³ åø ę³ å½© ē§ ę ę é å ¬ åø | ||||||||||||
| Shenzhen Hongcai Technology Co., Ltd. | ||||||||||||
| www.laserlcd.com | Emai:Peter@lcdhc.com | |||||||||||
| ć | ć | ć | ć | ć | ć | ć | ć | ć | ć | ć | ć | ć |
| NO. | Dimensione | Part NO. | Risoluzioni | Ā Visualizza la direzione | Dimensione del contorno (mm) | Driver IC | PIN | Interfaccia | Backlight (LED) | Brightness (Cd/m2) | SPEC | |
| 1 | 0.96inch LCD display | HC096BA1001 | 80*160 | ć | IPS | 23.40*46.75*1.5 | ST7735S | 10 | 4SPI | 1 | 200 | ć |
| 2 | 1.22 inch LCD display | HC-122BD1001 | 240*240 | ć | IPS | 25.76*28.16*1.8 | ST7789T3 | 10 | 3SPI | 2 | 350 | Square lcd |
| 3 | 1.3 inch LCD display | HC-130HI1202A | 240*240 | ć | IPS | 26.20*29.22*2.0 | ST7789V | 12 | SPI | 2 | 350 | Square lcd |
| 4 | HC-130BC2401 | 240*240 | ć | IPS | 26.20*29.22*1.52 | ST7789V3 | 24 | SPI/MCU | 2 | 300 | Square lcd | |
| 5 | 1.4 inch LCD display | HC-140HA2001 | 320*320 | ć | IPS | 27.4*30.3*1.70 | ST7365P | 20 | MCU | 3 | 350 | Square lcd |
| 6 | 1.44 inch LCD display | HC-144HB1204 | 128*128 | 12 O’clock | ć | 29.50*36.50*2.5 | ST7735S | 12 | SPI | 2 | 300 | Square lcd |
| 7 | 1.54 inch LCD display | HC-154HX2501 | 240*240 | ć | IPS | 31.52*33.72*1.90 | ST7789V | 25 | MIPI | 3 | 350 | Square lcd |
| 8 | HC-154HI2402 | 240*240 | ć | IPS | 31.52*33.72*1.90 | ST7789V | 24 | SPI | 3 | 350 | ć | |
| 9 | 1.69 inch LCD display | HC-154BD1601 | 240*240 | ć | IPS | 30.52*33.72*1.70 | ST7789P3 | 16 | SPI | 3 | 300 | Vertical lcd |
| 10 | 1.77 inch LCD display | HC-177CB1001 | 128*160 | 12 O’clock | ć | 34.00*45.83*2.35 | ST7735S | 10 | SPI | 2 | 350 | ć |
| 11 | K177B2014 | 12 O’clock | ć | 34.70*46.70*2.30 | ST7735S | 20 | MCU | 2 | 300 | ć | ||
| 12 | 2.0 inch LCD display | K200B2008 | 176*220 | 12 O’clock | ć | 37.68*51.30*2.20 | ST7775R | 20 | MCU | 3 | 300 | ć |
| 13 | K200A20300 | 12 O’clock | ć | 37.68*51.30*2.20 | ILI9225G | 20 | MCU/SPI | 3 | 350 | ć | ||
| 14 | H20U1302 | 240*320 | ć | IPS | 34.7*47.95*2.20 | ILI9340X | 13 | SPI | 4 | 350 | ć | |
| 15 | H20I2201 | ć | IPS | 34.7*47.95*2.20 | ST7789V | 22 | MCU | 4 | 350 | ć | ||
| 16 | 2.01 inch LCD display | HC-201ISW001N0 | 240*296 | ć | IPS | 34.04*43.42*1.46 | ST7789W3 | 15 | SPI | 4 | 350 | Ā |
| 17 | 2.2 inch LCD display | K220A24101 | 176*220 | 12 O’clock | ć | 40.20*55.60*2.35 | ILI9225G | 24 | MCU | 4 | 350 | ć |
| 18 | HC-220BI4501 | 240*320 | 12 O’clock | ć | 38.68*55.14*2.35 | ST7789V2-G4 | 45 | MCU | 4 | 350 | ć | |
| 19 | HC-220BI4002 | 240*320 | 12 O’clock | ć | 38.68*55.14*2.35 | ST7789V2-G4 | 40 | MCU/SPI/RGB | 4 | 350 | ć | |
| 20 | 2.31 inch LCD display | K230J3607 | 240*320 | 12 O’clock | ć | 50.80*45.80*2.35 | ILI9342C | 36 | MCU | 4 | 350 | Ā |
| 21 | HC-230HJ4001 | 6 O’clock | ć | 55.00*47.55*2.75 | ILI9342C | 40 | RGB | 2 | 350 | Ā | ||
| 22 | 2.4 inch LCD display | H24I2005 | 240*320 | 12 O’clock | ć | 42.72*60.26*2.30 | ST7789V | 20 | MCU | 4 | 350 | ć |
| 23 | H24I1002 | 12 O’clock | ć | 42.72*60.26*2.30 | ST7789V | 10 | SPI | 4 | 350 | ć | ||
| 24 | K240B4020 | 12 O’clock | ć | 42.72*59.46*2.50 | ILI9341V | 40 | RGB | 4 | 350 | ć | ||
| 25 | H24I3601 | ć | IPS | 42.72*59.46*2.30 | ST7789V | 36 | MCU | 4 | 350 | ć | ||
| 26 | K240B45100A | ć | IPS | 42.72*59.46*2.30 | ILI9341V | 45 | MCU/SPI/RGB | 4 | 300 | ć | ||
| 27 | HC-240BI2012 | ć | IPS | 42.72*60.26*2.15 | ST7789V | 20 | SPI | 4 | 400 | ć | ||
| 28 | HC-240HI2201A | ć | IPS | 42.72*60.26*2.30 | ST7789V | 22 | MCU | 4 | 350 | ć | ||
| 29 | H24I4001 | ć | IPS | 42.72*60.26*2.35 | ST7789V | 40 | RGB | 4 | 300 | ć | ||
| 30 | 2.6 inch LCD display | HC-260LI4001 | 320*240 | 6 O’clock | ć | 57.6*50.05*3.00 | ILI9342C | 40 | MCU | 4 | 300 | Ā |
| 31 | 2.8 inch LCD display | K280I4005 | 240*320 | 12 O’clock | ć | 50.00*69.20*2.45 | ST7789V | 40 | MCU | 4 | 350 | ć |
| 32 | HC-280CI2410 | 12 O’clock | ć | 50.00*69.20*2.30 | ST7789V | 24 | MCU | 4 | 350 | ć | ||
| 33 | HC-280CI2405 | 12 O’clock | ć | 50.00*69.20*2.30 | ST7789V | 24 | SPI | 4 | 350 | ć | ||
| 34 | H28B4001 | 12 O’clock | ć | 50.00*69.20*2.30 | ILI9341V | 40 | RGB | 4 | 350 | ć | ||
| 35 | HC-280HI1206 | ć | IPS | 50.00*69.20*2.30 | ST7789V2 | 12 | SPI | 4 | 350 | ć | ||
| 36 | K280I40300 | ć | IPS | 50.00*69.20*2.30 | ST7789V2-G4-A-1 | 40 | RGB | 4 | 350 | ć | ||
| 37 | HC-280BS2421 | 480×640 | ć | IPS | 46.50*65.05*2.35 | ST7701 | 24 | MIPI | 8 | 600 | ć | |
| 38 | HC-280HX3301 | 240*320 | ć | IPS | 50.00*69.20*2.15 | JD9852 | 33 | MIPI | 4 | 300 | ć | |
| 39 | H28N4009 | 240*400 | 12 O’clock | ć | 43.22*73.20*3.05 | ILI9327 | 40 | RGB | 4 | 350 | ć | |
| 40 | HC-280HY4001A | 12 O’clock | ć | 43.80*71.92*2.35 | ST7793 | 40 | MCU | 4 | 350 | ć | ||
| 41 | 2.95/2.96inch LCD display | HC-295BS2501 | 360*640 | ć | IPS | 42.70*74.70*2.05 | ST7701 | 25 | MIPI | 6 | 320 | ć |
| 42 | HC-296BS3901 | ć | IPS | 42.70*74.70*2.05 | ST7701 | 39 | RGB | 6 | 320 | ć | ||
| 43 | 2.95inch LCD display | HC-295BS3001 | 480*854 | ć | IPS | 43.00*74.87*2.24 | ST7701 | 30 | MIPI | 6 | 320 | ć |
| 44 | 2.99inch LCD display | HC-299HS4001 | 268*800 | ć | IPS | 26.96*80.08*1.80 | ST7701 | 40 | RGB | 6 | 350 | Vertical lcd |
| 45 | 3.2 inch LCD display | K320I20300 | 240*320 | 12 O’clock | ć | 55.04*77.20*2.50 | ST7789V | 20 | SPI | 5 | 350 | ć |
| 46 | HC-320HI4003 | 12 O’clock | ć | 55.04*77.20*2.40 | ST7789V2 | 40 | MCU | 5 | 350 | ć | ||
| 47 | K320T2301F | 12 O’clock | ć | 52.28*73.04*2.35 | GC9306 | 23 | MCU | 5 | 350 | ć | ||
| 48 | HC-320HI5001 | 12 O’clock | ć | 55.10*77.5*2.51 | ST7789V | 50 | RGB/MCU/SPI | 6 | 400 | ć | ||
| 49 | C32T5001 | 240*400 | 12 O’clock | ć | 47.66*80.90*2.30 | ST7793 | 50 | RGB/MCU/SPI | 7 | 450 | ć | |
| 50 | 3.5 inch LCD display | K350C20301 | 320*480 | 12 O’clock | ć | 54.48*84.71*2.30 | ILI9488 | 20 | SPI | 6 | 350 | ć |
| 51 | K350C26301 | 12 O’clock | ć | 54.50*82.90*2.20 | ILI9488 | 26 | MCU | 6 | 350 | ć | ||
| 52 | HC-350CJ4008 | 12 O’clock | ć | 54.48*84.71*2.30 | ST7796S | 40 | RGB | 6 | 450 | ć | ||
| 53 | H35K2001 | 12 O’clock | ć | 54.48*84.71*2.30 | ST7796S | 20 | MIPI | 6 | 350 | ć | ||
| 54 | H35J3501 | ć | IPS | 54.48*84.71*2.30 | ST7796S | 35 | MCU | 6 | 350 | ć | ||
| 55 | H35J4502 | ć | IPS | 54.48*84.71*2.30 | ST7796S | 45 | RGB | 6 | 350 | ć | ||
| 56 | HC-350BS2603CT | 480*800 | ć | IPS | 50.58*85.76*2.00 | ST7701S | 26 | MIPI | 10 | 700 | ć | |
| 57 | C35B5102 | 480*800 | ć | IPS | 51.32*86.61*2.10 | ST7701S | 51 | RGB | 7 | 400 | ć | |
| 58 | HC-350HS5401 | 320*240 | ć | IPS | 76.84*63.84*3.3 | ST7272A | 54 | RGB | 6 | 600 | ć | |
| 59 | HC-350BS5402 | 320*240 | ć | IPS | 76.84*63.84*3.3 | ST7272A | 54 | RGB | 6/12 | 600 | ć | |
| 60 | 3.71 inch LCD display | HC-371BS4501A | 240*960 | ć | IPS | 25.3*98.89*1.65 | ST7701SN | 45 | RGB | 4 | 350 | Vertical lcd |
| 61 | 3.97 inch LCD display | HC-397BS2006 | 480*800 | ć | IPS | 55.60*96.2*2.30 | NT35510 | 20 | MCU | 8 | 300 | ć |
| 62 | HC-397BS2503 | ć | ć | IPS | 57.14*96.85*1.85 | ST7701S | 25 | MIPI | 8 | 400 | ć | |
| 63 | 4.3 inch LCD display | K430N40103 | 480*272 | 12 O’clock | ć | 105.50*67.20*2.90 | ST7282 | 40 | RGB | 12 | 500 | ć |
| 64 | HC-430BN4032 | 12 O’clock | ć | 105.50*67.20*2.90 | NV3047E | 40 | RGB | 7 | 350 | ć | ||
| 65 | K43045102T | 12 O’clock | ć | 105.50*67.20*4.10 | ST7282 | 45 | RGB | 9 | 500 | ć | ||
| 66 | HC-430BI4027 | ć | IPS | 105.50*67.20*2.90 | ILI6485D | 40 | RGB | 8 | 350 | ć | ||
| 67 | HC-430HS4036 | ć | IPS | 105.50*67.20*2.90 | ST7283 | 45 | RGB | 7 | 400 | ć | ||
| 68 | C43H4505 | ć | IPS | 105.50*67.20*2.90 | ST7283 | 45 | RGB | 10 | 500 | ć | ||
| 69 | HC-430BS4030 | 480*800 | ć | IPS | 60.34*102.40*1.95 | ST7701S | 40 | RGB | 8 | 350 | ć | |
| 70 | HC-430BS4509 | ć | IPS | 60.34*102.40*1.95 | NT35510 | 45 | MCU | 8 | 350 | ć | ||
| 71 | K430BS2501 | ć | IPS | 60.34*102.40*1.85 | ST7701S | 25 | MIPI | 10 | 300 | ć | ||
| 72 | 4.5 inch LCD display | K450S3008C | 480*854 | ć | IPS | 60.00*109*1.70 | ST7701S | 30 | MIPI | 10 | 350 | ć |
| 73 | 5.0 inch LCD display | HC-495BS4006 | 480*854 | ć | IPS | 65.30*119.30*2.10 | ST7701S | 40 | RGB | 12 | 350 | ć |
| 74 | K495I25102 | 480*854 | ć | IPS | 65.30*119.30*2.10 | ST7701S | 25 | MIPI | 12 | 350 | ć | |
| 75 | HC-500HS4008 | 800*480 | ć | IPS | 120.70*75.8*2.90 | ST7265 | 40 | RGB/LVDS | 18 | 650 | ć | |
| 76 | HC-499HI3008A | 720*1280 | ć | IPS | 65.30*119.30*1.95 | ILI9881D | 30 | MIPI | 16 | 500 | ć | |
| 77 | HC-499HS3107 | 720*1280 | ć | IPS | 65.30*119.30*2.1 | ST7703 | 31 | MIPI | 12 | 300 | ć | |
| 78 | 5.5 inch LCD display | HC-550TH3020A | 720*1280 | ć | IPS | 70.6*128.6*1.80 | HX8394F | 30 | MIPI | 14 | 300 | ć |
| 79 | HC-550HI3017 | 720*1280 | ć | IPS | 71.04*129.56*1.60 | ILI9881Ā | 30 | MIPI | 14 | 300 | ć | |
| 80 | 5.6 inch LCD display | Ā HC560QA4001 | 640*480 | ć | TN | 126.5*129.56*1.60 | ILI6192 | 40 | RGB | 15 | 400 | ć |
| 81 | 6.99 inch LCD display | HC-700BS3003 | 280*1424 | ć | IPS | 38.20*181.47*3.45 | ST7703I | 30 | MIPI | 8 | 600 | Vertical lcd |
| 82 | 7.0 inch LCD display | HC-700QH4008A | 800*480 | 12 O’clock | ć | 164.20*99.20*5.0 | HX8264+HX8664 | 40 | RGB | 21 | 400 | ć |
| 83 | HC-700QH4006 | 1024*600 | ć | IPS | 164.9*100*5.5 | HX8282-A11DPD400+ HX8696-A01APD300 | 40 | LVDS | 30 | 500 | ć | |
| 84 | HC-700BE4007A | ć | IPS | 164.9*100*5.5 | EK79001AD3+EK73217BCGA | 40 | MIPI | 30 | 500 | ć | ||
| 85 | HC-700QH5009 | ć | IPS | 164.9*100*5.5 | HX8282-A11DPD400+ HX8696-A01APD300 | 50 | RGB | 30 | 500 | ć | ||
| 86 | HC-700BE2503 | ć | IPS | 164.9*100*3.5 | EK79007AD3+ EK73217BCGA | 25 | MIPI | 30 | 550 | ć | ||
| 87 | HC-700BH4003 | ć | IPS | 163.9*102.7*3.4 | HX8282-A11D+ HX8696-A01A | 40 | LVDS | 24 | 550 | ć | ||
| 88 | HC-700BE5002 | ć | IPS | 164.9*100*3.5 | HX8282-A11D+ HX8696-A01A | 50 | RGB | 3 Serial 7 Parallel | 550 | ć | ||
| 89 | HC-700BE2502 | 6 O’clock | ć | 164.3*97*2.6 | EK79007AD+ EK73217BCGA | 25 | MIPI | 21 | 500 | ć | ||
| 90 | 7.0 inch LCD display | HC-700HJ3101 | 800*1280 | ć | IPS | 99.59*160.88*2.35 | JD9365DA-H3 | 31 | MIPI | 20 | 450 | ć |
| 91 | 8 inch LCD display | HC-800HJ3101 | 800*1280 | Ā | IPS | 114.6*184.10*2.6 | JD9365DA-H3 | 31 | MIPI | 24 | 450 | ć |
| 92 | 10.1 inch LCD display | HC-101II3101 | 800*1280 | ć | IPS | 146.96*232.00*2.7 | JD9365DA | 31 | MIPI | 32 | 450 | ć |
| 93 | 10.1 inch LCD display | HC-101QE4001 | 1280*800 | ć | IPS | 229.46*149.10*2.6 | EK79202 | 40 | LVDS | 42 | 800 | ć |
| 94 | 12.1 inch LCD display | HC-121IN4001 | 1280*800 | ć | IPS | 277.7*180.60*6.2 | Ā | 49 | LVDS | 44 | 900 | ć |
| 95 | 12.3 inch LCD display | HC-101QE4001 | 1920*720 | ć | IPS | 300*123.50*2.8 | Ā | 60 | MIPI | 44 | 900 | ć |
