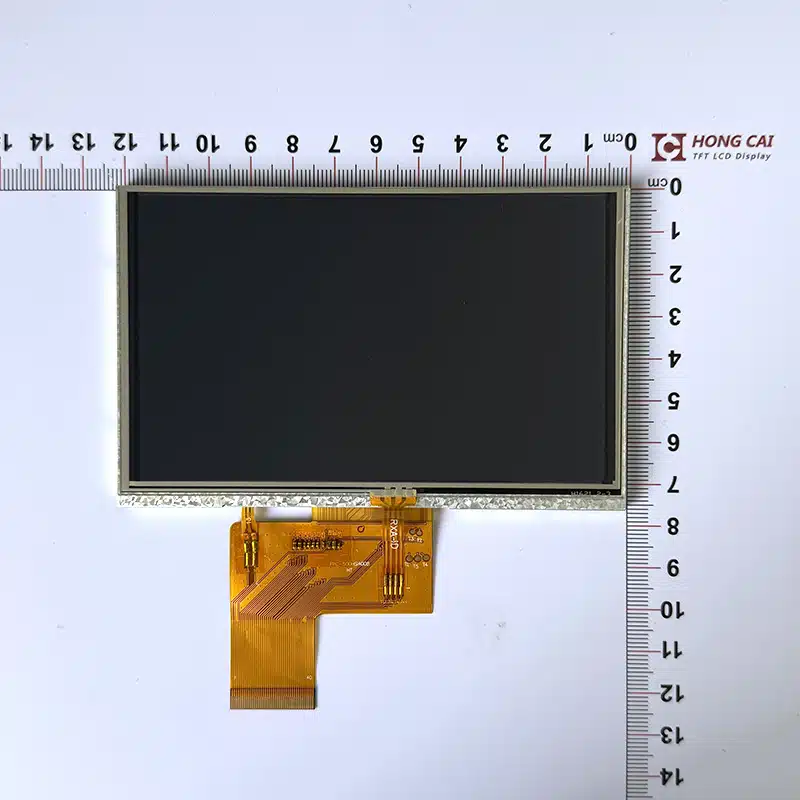

Display LCD RGB da 5 pollici con touch screen resistivo

Display LCD RGB da 5 pollici con touch screen resistivo

  • Formato: 5 pollice
  • Risoluzione: 800×480 punti
  • Direzione di visualizzazione: IPS
  • Interfaccia: RGB
  • Circuito integrato driver: ST7265
  • Pannello touch: touch screen resistivo
  • Luminosità (cd/m²): 530
  • Dimensioni del contorno: 83.00 * 51.00 * 2.3 mm
Richiedi Preventivo

Ricerca display LCD

Descrizione

Display LCD RGB da 5 pollici con touchscreen resistivo IPS 800×480 Display TFT da 5 pollici 800×480 di alta qualità con pannello touch LCD standard ad alta luminosità, verifica affidabile di livello industriale fornita in fabbrica.

HC-500HS4007 è un display LCD TFT da 5 pollici, con tecnologia IPS, diagonale da 5 pollici, risoluzione 800x480, comunicazione tramite interfaccia RGB. Driver IC ST7265, luminosità fino a 530-900 cd/m² (valore tipico), schermo IPS Full View. È possibile scegliere tra touchscreen resistivo o capacitivo per il controllo touch.

Articolo Contenuti
Taglia 5.0
Dimensione LCM 120.70 (larghezza) * 75.80 (altezza) * 2.8 (altezza)
Area attiva LCD 108.00 * 64.80
Numero di punti 800 * RGB * 480
Tipo LCD a-Si TFT
Direzione di visualizzazione TUTTO
Driver IC ST7265
Tipo di interfaccia RGB
Temperatura di esercizio -20 ℃ ~ 70 ℃
Temperatura di conservazione -30 ℃ ~ 80 ℃
Tipo di retroilluminazione 18 LED (6S3P)

Hongcai fabbrica di schermi LCD Offriamo una qualità superiore che supera gli standard del settore. I nostri prodotti sono costantemente privi di distorsioni cromatiche, con colori e luminosità uniformi in tutti i lotti. Progettati per soddisfare i requisiti di produzione sia industriali che di consumo, i nostri display offrono qualità stabile, prestazioni affidabili e fornitura continua.

disegno

Interfaccia

NON. Simbolo Descrizione
1 GUIDATO- CATODO RETROILLUMINATO
2 LED + ANODO RETROILLUMINAZIONE
3 GND Terra
4 VDD ALIMENTAZIONE (3.3 V)
5-12 R0-R7 Input dati rosso
13-20 G0-G7 Ingresso dati verde
21-28 B0-B7 Immissione dati blu
29 GND Terra
30 PCLK Segnale dell'orologio
31 DISP Controllo del display
32 HSYNC Segnale di sincronizzazione orizzontale
33 VSYNC Segnale di sincronizzazione verticale
34 DE Abilitazione dell'immissione dati
35 NC Non connesso
36 GND Terra
37 XR Pannello touch destro
38 YD Pannello touch in basso
39 XL Pannello touch sinistro
40 YU Pannello touch in alto

Immagine



FAQ

MOQ per TFT di piccole dimensioni (semi-personalizzato)

Semi-personalizzato (FPC, POL): 1 pezzi a seconda del livello di personalizzazione.

MOQ per TFT di medie dimensioni (semi-personalizzato)

Modelli standard: 200–1K pezzi
Semi-personalizzato: 1K–2K pezzi

Supporto FAE

Il nostro team FAE può aiutarti con l'abbinamento dell'interfaccia (SPI, RGB, MCU, MIPI, LVDS), l'integrazione dei driver (ad esempio piattaforme STM32, Linux, Android) e la risoluzione dei problemi.

Sistema di gestione delle forniture (SRM)

Utilizziamo un sistema ERP + SRM integrato per gestire la qualificazione dei fornitori, il monitoraggio delle prestazioni e la gestione del rischio. Il sistema include la tracciabilità delle materie prime, il monitoraggio della puntualità delle consegne e i processi di controllo qualità. Rispettiamo gli standard ISO9001 / ISO14001 / IATF16949.

Processi di produzione interni

Processo di produzione interno LCM+assemblaggio touch screen capacitivo.

Processi esternalizzati

Pannello TFT, retroilluminazione e scheda a circuito stampato FPC

Partner europei

Volume d'affari

Volume d'affari annuo complessivo: circa 5 milioni di USD Quota di mercato UE: 5-8% del volume totale Asia: 60-70%
