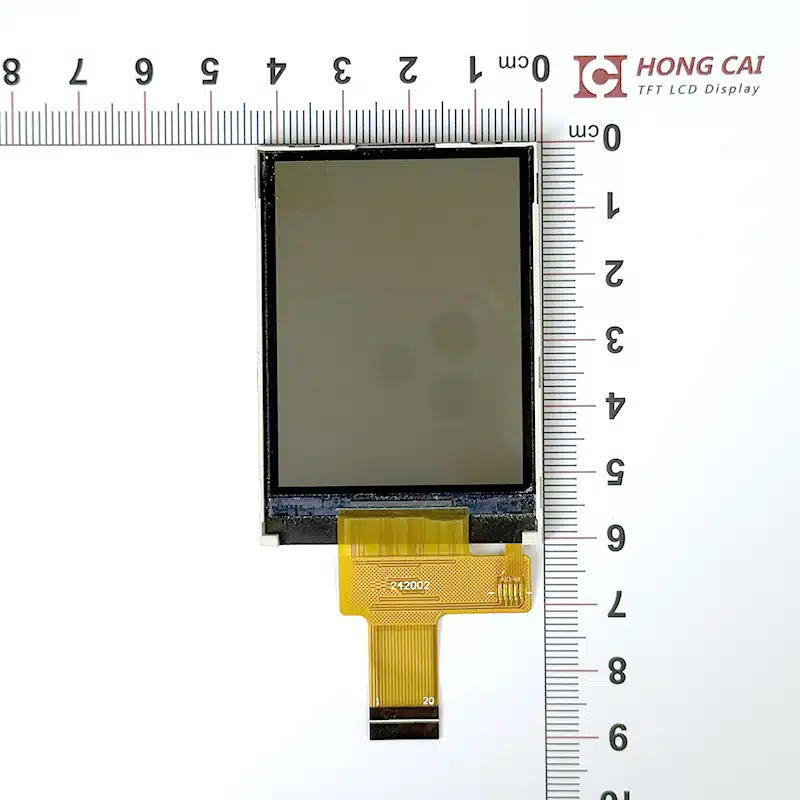

Layar LCD Transflektif 2.4 Inci

Layar LCD Transflektif 2.4 Inci

  • Ukuran: 2.4 inci
  • Resolusi: 240 * RGB * 320
  • Arah Tampilan: Layar LCD Transflektif
  • Antarmuka: MCU
  • Pengemudi ST7789V
  • Kecerahan (cd/m²): 190
  • Dimensi Garis Besar: 42.72 (L) * 60.26 (T) * 2.30 (T)
Minta Penawaran

Kategori antarmuka

menu

Description

Ukuran layar LCD transflektif meliputi 2.0 inci, 2.2 inci, 2.4 inci, 2.8 inci, 3.2 inci, 3.5 inci, 4 inci, 5.0 inci.

Barang Konten Satuan
Ukuran 2.4 TFT (Mode Transflektif) inci
Dimensi LCM 42.72 (L) * 60.26 (T) * 2.30 (T) mm
Area Aktif LCD 36.72(T)* 48.96(V) mm
Jumlah Titik 240*RGB*320 warna pixel
LCD Jenis a-Si TFT
Melihat arah Tampilan Lebar
IC driver ST7789V
Jenis antarmuka MCU 8BIT
Suhu Operasional -20 ℃ ~ 70 ℃
Penyimpanan Suhu -30 ℃ ~ 80 ℃
Tipe lampu latar LED 4

Hongcai produsen layar tampilan lcd menawarkan kualitas unggul yang melampaui standar industri. Produk kami secara konsisten bebas dari distorsi warna, dengan warna dan kecerahan yang seragam di semua batch. Dirancang untuk memenuhi persyaratan produksi tingkat industri dan konsumen, display kami memberikan kualitas yang stabil, kinerja yang andal, dan pasokan yang berkelanjutan.

gambar

Antarmuka

NO. Символ Description
1 LEDK KATODA CAHAYA LATAR
2 LPEL ANODA CAHAYA LATAR
3 GND Tanah
4 VCC POWER SUPPLY
5 IOVCC CATU DAYA I/O
6 TE Tanda bingkai.
7 CS Chip aktif, Aktif rendah.
8 RESET Setel ulang pin
9 RS Alamat register data/perintah.
10 / WR Tulis sinyal, pemicu tepi naik.
11 RD Baca sinyal, tepi naik-aktif.
12 DB7 Bus Data
13 DB6 Bus Data
14 DB5 Bus Data
15 DB4 Bus Data
16 DB3 Bus Data
17 DB2 Bus Data
18 DB1 Bus Data
19 DB0 Bus Data
20 GND Tanah

Gambar

Tanya Jawab

Kami melakukan pemeriksaan kontrol kualitas yang ketat, dan 100% dari setiap produk melewati setidaknya 5 stasiun pemeriksaan sebelum pengiriman.

Tidak ada batasan MOQ yang ketat. Pesanan dalam jumlah kecil juga diterima!

Ya. Kami adalah produsen yang telah berproduksi selama 12 tahun. Kami dapat menyediakan 600K-700K/PCS selama satu bulan.

Kami menawarkan garansi 12 bulan. Jika terjadi masalah, kami akan menganalisis sampel dan memberikan laporan dengan solusi jangka pendek dan jangka panjang. Jika masalahnya ada pada produk kami, kami akan menggantinya.

Kami sudah memiliki agen di beberapa wilayah dan kami sedang mencari lebih banyak agen di wilayah tertentu.

Tanya Jawab

Kami dapat menyediakan 5 buah layar LCD TFT secara gratis.



Ukuran layar TFT Lcd yang diperlukan, resolusi, jenis antarmuka komunikasi antara motherboard dan layar TFT, sudut pandang tampilan, pemilihan jenis sentuh, dimensi eksternal, desain struktural, tegangan, metode koneksi kabel FPC, atau yang ditentukan Hongcai Model.

Sesuai dengan kebutuhan komunikasi dan verifikasi, serta bahan standar atau khusus, seperti sentuh resistif atau sentuh kapasitif, kabel FPC atau lampu latar, atur gambar struktur layar tampilan TFT Lcd kepada pelanggan untuk konfirmasi dalam 2-3 hari.

Waktu pengiriman sampel untuk layar TFT standar adalah 2-3 hari. Untuk layar LCD yang disesuaikan, sampel dibuat sesuai dengan gambar yang dikonfirmasi. Produksi sampel memerlukan waktu. Siklus pengiriman sampel layar LCD umumnya 7-12 hari. Waktu siklusnya adalah 18-21 hari.

Setelah produksi sampel selesai, sampel akan diperiksa sesuai dengan proses pengiriman sampel, dan serangkaian uji kinerja struktural dan listrik, uji penuaan suhu tinggi dan rendah serta kejutan termal, uji getaran, uji semprotan garam, dll. akan diatur sesuai dengan prosedur kontrol kualitas, dan pengujian akan dilakukan sesuai dengan persyaratan pelanggan yang berbeda, Memberikan laporan pengujian aktual dari layar tft untuk memastikan kinerja layar tft yang andal.

Setelah menerima sampel pelanggan, kami akan menyediakan driver IC, kode inisialisasi layar LCD, dan dukungan teknis akan bekerja sama dengan program penyesuaian untuk menyala.
