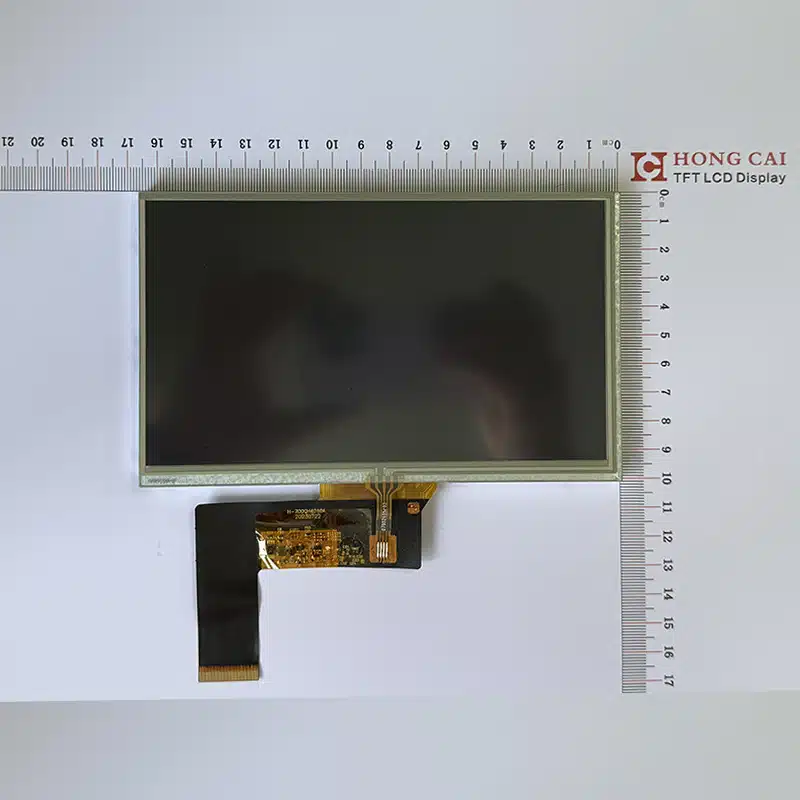

Layar LCD RGB 7 inci Layar Sentuh Resistif

Layar LCD RGB 7 inci Layar Sentuh Resistif

  • Ukuran 7.0 inci
  • Lihat Arah: JAM 12
  • Antarmuka: RGB
  • Panel Sentuh:RTP
  • Resolusi: 800 * RGB * 480
  • Kecerahan: 520 cd / m2 (Biasa)
  • Ukuran Garis Besar: 164.85 (L) * 100 (T) * 5.50 (T)
Minta Penawaran

Kategori antarmuka

menu

Description

Layar LCD antarmuka RGB, HC-700QH4010A 7 inci 800×480 Sentuh Kapasitif, Dengan resolusi 800*480, layar ini menawarkan visual yang tajam dan jernih yang sempurna untuk berbagai aplikasi. Layar LCD TFT ini memiliki kecerahan yang mencapai hingga 520cd/m2, memastikan gambar yang tajam dan cemerlang dalam kondisi pencahayaan apa pun.

Barang spesifikasi Satuan Note
Ukuran (Diagonal) 7.0 inci
Dimensi garis besar 164.85 (L) * 100 (T) * 5.50 (T) mm (1)
Display type 16.7 juta warna TFT, Biasanya Putih - (2)
Melihat arah 12 Jam
Area Aktif TFT 154.08 (W) x 85.92 (H) mm
Resolusi TFT 800 (RGB) x 480 -
Ukuran piksel 0.1926 (W) x 0.1790 (H) mm
Pengaturan piksel Strip vertikal RGB -
IC Penggerak TFT EK9716BD4+EK73002AB2 -
Mode antarmuka TFT RGB -
Luminance 750 (ketik) cd / m2 (3)
Garis Besar Dimensi RTP 163.40 (W) x 98.50 (H) mm
Area Tontonan RTP 156.60 (W) x 89.05 (H) mm
Area Aktif RTP 155.68 (W) x 87.52 (H) mm
Sirkuit Atas RTP FILM ITO (KB) - (4)
Sirkuit Bawah RTP KACA UMUM - (5)
Karakteristik Optik RTP Transparansi >75% Linearitas (Analog) X ≤ 1.5%, Y ≤ 1.5% -
Pasukan Operasi RTP 60g - 120g -
Kekerasan RTP 3H -
Kapasitansi RTP <5n F

Hongcai pabrik layar tampilan lcd menawarkan kualitas unggul yang melampaui standar industri. Produk kami secara konsisten bebas dari distorsi warna, dengan warna dan kecerahan yang seragam di semua batch. Dirancang untuk memenuhi persyaratan produksi tingkat industri dan konsumen, display kami memberikan kualitas yang stabil, kinerja yang andal, dan pasokan yang berkelanjutan.

gambar

Antarmuka

NO. PIN Description
1 VLEDK KATODA CATU DAYA UNTUK CAHAYA LATAR
2 VLEDA CATU DAYA ANODA UNTUK CAHAYA LATAR
3 GND Tanah
4 Vdd Daya untuk Sirkuit Digital
5-12 R0-R7 Data merah
13-20 G0-G7 Data hijau
21-28 B0-B7 Data biru
29 GND Tanah
30 DOTCLK Contoh jam
31 Faedah Pemilihan mode DE/SYNC
32 HSYNC Input Sinkronisasi Horizontal
33 VSYNC Input Sinkronisasi Vertikal
34 THE Aktifkan Input Data
35 NC NC
36 GND Tanah
37 XR Panel sentuh koordinat X kanan
38 YD Panel sentuh koordinat Y ke bawah
39 XL Panel sentuh koordinat X kiri
40 YU Panel sentuh koordinat Y ke atas

Katalog LCD 7"

Panel TFT Model  Resolusi Sudut Dimensi IC PIN Antarmuka LED  sentuh
 INOLUX Nomor seri HC-700QH4010A 800*480 TN 164.20 * 99.20 * 5.5 HX8264+HX8664 40 RGB 30 RTP
 INOLUX Nomor seri HC-700QH4008 800*480 TN 164.20 * 99.20 * 5.5 HX8264+HX8664 40 RGB 30 CTP
 INOLUX Nomor seri HC-700QH4006 1024*600 IPS 164.9 * 100 * 5.5 HX8282+
HX8696		 40 LVDS 30 CTP
BOE Nomor seri HC-700BH4003 1024*600 IPS 163.9 * 102.7 * 3.5 HX8282+
HX8696		 40 LVDS 24 RTP
 INOLUX Nomor seri HC-700QH5009 1024*600 IPS 164.9 * 100 * 5.5 HX8282+
HX8696		 50 RGB 30 RTP
BOE Nomor seri HC-700BE5002 1024*600 IPS 164.9 * 100 * 3.5 HX8282+
HX8696		 50 RGB 30 RTP
BOE Nomor seri HC-700BE4007A 1024*600 IPS 164.9 * 100 * 5.5 HX8282+
HX8696		 40 MIPI 30 CTP
BOE Nomor seri HC-700BE2503 1024*600 IPS 164.9 * 100 * 3.5 EK79007+
EK73217		 25 MIPI 30 CTP
BOE Nomor seri HC-700BE2502 1024*600 TN 164.3 * 97 * 2.6 EK79007+
EK73217		 25 MIPI 21 CTP

Gambar

Tanya Jawab

Kami melakukan pemeriksaan kontrol kualitas yang ketat, dan 100% dari setiap produk melewati setidaknya 5 stasiun pemeriksaan sebelum pengiriman.

Tidak ada batasan MOQ yang ketat. Pesanan dalam jumlah kecil juga diterima!

Ya. Kami adalah produsen yang telah berproduksi selama 12 tahun. Kami dapat menyediakan 600K-700K/PCS selama satu bulan.

Kami menawarkan garansi 12 bulan. Jika terjadi masalah, kami akan menganalisis sampel dan memberikan laporan dengan solusi jangka pendek dan jangka panjang. Jika masalahnya ada pada produk kami, kami akan menggantinya.

Kami sudah memiliki agen di beberapa wilayah dan kami sedang mencari lebih banyak agen di wilayah tertentu.

Tanya Jawab

Kami dapat menyediakan 5 buah layar LCD TFT secara gratis.



Ukuran layar TFT Lcd yang diperlukan, resolusi, jenis antarmuka komunikasi antara motherboard dan layar TFT, sudut pandang tampilan, pemilihan jenis sentuh, dimensi eksternal, desain struktural, tegangan, metode koneksi kabel FPC, atau yang ditentukan Hongcai Model.

Sesuai dengan kebutuhan komunikasi dan verifikasi, serta bahan standar atau khusus, seperti sentuh resistif atau sentuh kapasitif, kabel FPC atau lampu latar, atur gambar struktur layar tampilan TFT Lcd kepada pelanggan untuk konfirmasi dalam 2-3 hari.

Waktu pengiriman sampel untuk layar TFT standar adalah 2-3 hari. Untuk layar LCD yang disesuaikan, sampel dibuat sesuai dengan gambar yang dikonfirmasi. Produksi sampel memerlukan waktu. Siklus pengiriman sampel layar LCD umumnya 7-12 hari. Waktu siklusnya adalah 18-21 hari.

Setelah produksi sampel selesai, sampel akan diperiksa sesuai dengan proses pengiriman sampel, dan serangkaian uji kinerja struktural dan listrik, uji penuaan suhu tinggi dan rendah serta kejutan termal, uji getaran, uji semprotan garam, dll. akan diatur sesuai dengan prosedur kontrol kualitas, dan pengujian akan dilakukan sesuai dengan persyaratan pelanggan yang berbeda, Memberikan laporan pengujian aktual dari layar tft untuk memastikan kinerja layar tft yang andal.

Setelah menerima sampel pelanggan, kami akan menyediakan driver IC, kode inisialisasi layar LCD, dan dukungan teknis akan bekerja sama dengan program penyesuaian untuk menyala.

Katalog LCD

Katalog LCD

Katalog LCD Bar

Bagian dari katalog tampilan TFT LCD, yang akan diperbarui …..

Teknologi Hongcai Shenzhen Co., Ltd.
Shenzhen Hongcai Teknologi Co, Ltd
 Email: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.UkuranBagian TIDAK.Resolusi Lihat Arahgaris Dimensi
(Mm)		IC driverPINAntarmukaBacklight
(LED)		Kecerahan (Cd/m2)SPEC
1Layar LCD 0.96 inciNomor HC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104SPI1200　
21.22 inch LCD displayNomor seri HC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103SPI2350LCD persegi
31.3 inch LCD displayNomor seri HC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350LCD persegi
4Nomor HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300LCD persegi
51.4 inch LCD displayNomor seri HC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350LCD persegi
61.44 inch LCD displayNomor HC-144HB1204128*128jam 12　29.50 * 36.50 * 2.5ST7735S12SPI2300LCD persegi
71.54 inch LCD displayNomor seri HC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350LCD persegi
8Nomor HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69 inch LCD displayNomor seri HC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300LCD Vertikal
101.77 inch LCD displayNomor HC-177CB1001128*160jam 12　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B2014jam 12　34.70 * 46.70 * 2.30ST7735S20MCU2300　
122.0 inch LCD displayK200B2008176*220jam 12　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A20300jam 12　37.68 * 51.30 * 2.20ILI9225G20Mikrokontroler/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01 inch LCD displayNomor HC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2 inch LCD displayK220A24101176*220jam 12　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*320jam 12　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*320jam 12　38.68 * 55.14 * 2.35ST7789V2-G440Mikrokontroler/SPI/RGB4350　
202.31 inch LCD displayK230J3607240*320jam 12　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21Nomor seri HC-230HJ4001jam 6　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4 inch LCD displayH24I2005240*320jam 12　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I1002jam 12　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B4020jam 12　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45Mikrokontroler/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28Nomor seri HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6 inch LCD displayNomor seri HC-260LI4001320*240jam 6　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8 inch LCD displayK280I4005240*320jam 12　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32Nomor seri HC-280CI2410jam 12　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33Nomor seri HC-280CI2405jam 12　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B4001jam 12　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35Nomor HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37Nomor HC-280BS2421480x640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38Nomor seri HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*400jam 12　43.22 * 73.20 * 3.05ILI932740RGB4350　
40Nomor seri HC-280HY4001Ajam 12　43.80 * 71.92 * 2.35ST779340MCU4350　
41Layar LCD 2.95/2.96 inciNomor HC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42Nomor HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
43Layar LCD 2.95 inciNomor HC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
44Layar LCD 2.99 inciNomor seri HC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350LCD Vertikal
453.2 inch LCD displayK320I20300240*320jam 12　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46Nomor HC-320HI4003jam 12　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301Fjam 12　52.28 * 73.04 * 2.35GC930623MCU5350　
48Nomor HC-320HI5001jam 12　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*400jam 12　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5 inch LCD displayK350C20301320*480jam 12　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C26301jam 12　54.50 * 82.90 * 2.20ILI948826MCU6350　
52Nomor seri HC-350CJ4008jam 12　54.48 * 84.71 * 2.30ST7796S40RGB6450　
53H35K2001jam 12　54.48 * 84.71 * 2.30ST7796S20MIPI6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26MIPI10700　
57Bab 35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RGB7400　
58Nomor seri HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59Nomor HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71 inch LCD displayNomor HC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350LCD Vertikal
613.97 inch LCD displayNomor HC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62Nomor HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25MIPI8400　
634.3 inch LCD displayK430N40103480*272jam 12　105.50 * 67.20 * 2.90ST728240RGB12500　
64Nomor seri HC-430BN4032jam 12　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102Tjam 12　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67Nomor seri HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69Nomor HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RGB8350　
70Nomor HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST7701S25MIPI10300　
724.5 inch LCD displayK450S3008C480*854　IPS60.00 * 109 * 1.70ST7701S30MIPI10350　
735.0 inch LCD displayNomor HC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25MIPI12350　
75Nomor seri HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB/LVDS18650　
76Nomor seri HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30MIPI16500　
77Nomor seri HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
785.5 inch LCD displayNomor seri HC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79Nomor HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
805.6 inch LCD display Nomor HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99 inch LCD displayNomor HC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30MIPI8600LCD Vertikal
827.0 inch LCD displayNomor seri HC-700QH4008A800*480jam 12　164.20 * 99.20 * 5.0HX8264+HX866440RGB21400　
83Nomor seri HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84Nomor seri HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85Nomor seri HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86Nomor seri HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87Nomor seri HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88Nomor seri HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Serial 7 Paralel550　
89Nomor seri HC-700BE2502jam 6　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
907.0 inch LCD displayNomor seri HC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
918 inch LCD displayNomor seri HC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
9210.1 inch LCD displayNomor HC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
9310.1 inch LCD displayNomor seri HC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1 inch LCD displayNomor seri HC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3 inch LCD displayNomor seri HC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
