Description
128x 64 pixels points avec mode FSTN, puce d'affichage RAM de données, capacité : 128×64 = 8192 bits, les interfaces série sont prises en charge.
Circuit d'alimentation LCD basse consommation intégré. Circuit booster (avec des rapports Boost de 4X/5X, permettant une alimentation de référence de tension d'élévation externe). Circuit de réglage de tension haute précision (gradient thermique -0.05 %/°C), résistances régulatrices de tension V0 intégrées, résistances diviseurs de tension LCD intégrées, fonction de volume électronique intégrée et suiveur de tension.
| ARTICLE | DESCRIPTION | UNITÉ |

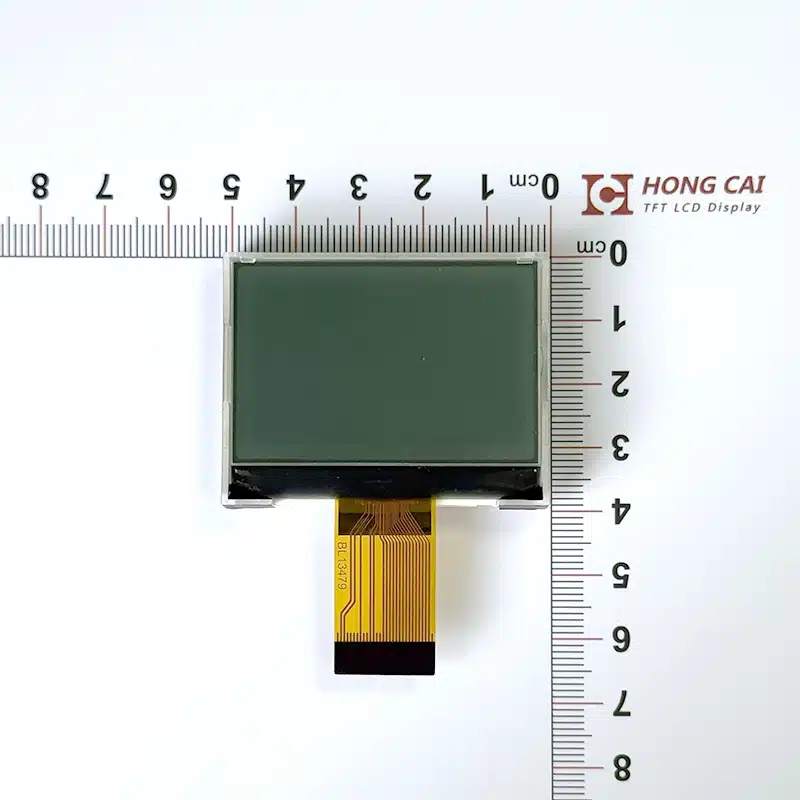

| Taille du contour | 27.2 (L) × 21.45 (l) × 3.1 (H) | mm |
| Type d'écran LCD | FSTN/Transflectif/Positif, 1/64 Service, 1/9 Polarisation | - |
| Type d'affichage | 128 × 64 points | - |
| Voir la zone | 23.5 × 14.0 | mm |
| Zone d'affichage | 21.74 × 11.50 | mm |
| Taille des points | 0.15 × 0.0.16 | mm |
| Pas des points | 0.17 × 0.18 | mm |
| Contrôleur et pilote | ST7567-COG | - |
| Voir la direction | 6 heures | - |
| Mode d'interface | Interface à 4 lignes | - |
| VDD&VOP(Type) | 3.3 V et 9.0 V | V |
| Rétroéclairage (type) | Blanc, 3.0 V, 15 mA | - |
| Temp d'opération. | -30 ~ + 70 | ℃ |
| Température de stockage. | -30 ~ + 80 | ℃ |
