Écran LCD carré, petit, MiNi, Micro

Écran LCD carré, petit, MiNi, Micro

  • Taille: 1.22 pouces
  • Résolution: 240 × 240
  • Direction de la vue : IPS
  • Interface : microcontrôleur
  • Circuit intégré du contrôleur : ST7789V
  • Panneau tactile : Sans
  • Luminosité: 263 cd / m²
  • Taille du contour (mm) : 25.76 (L) x 28.16 (H) x 1.3+-0.1 (H)
Demande

Catégories d'interface

Menu

Description

Écran LCD IPS carré, petit, mini, micro 1.22 pouces 240 × 240,1.22, écran IPS LCD TFT 1.22 pouces, écran Micro LCD, cet écran TFT 240 pouces a une résolution de 240 × 7789 pixels, pilote IC ST3, écran d'affichage LCD du lecteur MPXNUMX SanDisk Clip Sport Plus.

Produit Table des matières Unité
Taille 1.22 pouce
Dimension LCM 25.76 (L) x 28.16 (H) x 1.3 +-0.1 (É) mm
Zone active de l'écran LCD 21.96 * 21.96 mm
Nombre de points 240 * RVB * 240 pixel
Type d'écran LCD IPS
Direction d'observation TOUTES
IC Driver ST7789V
Type d'interface MCU 8BIT
Température de fonctionnement -10 ℃ ~ 60 ℃
Température de stockage -20 ℃ ~ 70 ℃
type de rétroéclairage LED 2
Poids À déterminer g

Hongcai usine d'écrans LCD Nous offrons une qualité supérieure dépassant les normes de l'industrie. Nos produits sont exempts de toute distorsion de couleur, avec une couleur et une luminosité uniformes sur tous les lots. Conçus pour répondre aux exigences de production industrielle et grand public, nos écrans offrent une qualité stable, des performances fiables et un approvisionnement continu.

Dessin

Interface

NON. Symbole Description
1 LEDK Broche négative BL
2 LEDA Broche positive BL
3 GND Ground Power
4 IOVCC Alimentation, type 1.8 V/2.8 V.
5 VDD Alimentation, type 2.8 V.
6 RÉINITIALISER Goupille de réinitialisation
7 WR Activation de l'écriture dans l'interface parallèle du microcontrôleur
8 RD Activation de la lecture dans l'interface parallèle du microcontrôleur 8080
9 CS broche de sélection de puce
10 A0(RS) une broche de signal dans l'interface MCU 8080
11-18 DB7-DB0 BUS DE DONNÉES
19 GND(ID) Ground Power
20 GND Ground Power

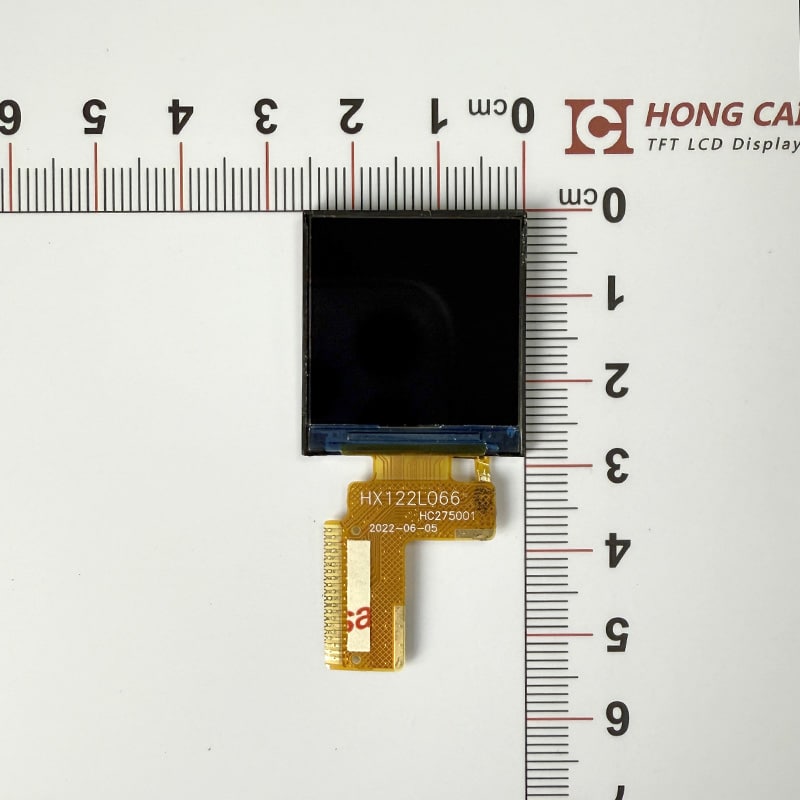

Image(s)

Échantillon

Nous effectuons des contrôles de qualité stricts et 100 % de chaque produit passe par au moins 5 postes d'inspection avant la livraison.

Aucune limite de quantité minimale de commande. Les commandes en petites quantités sont également les bienvenues !

Oui. Nous sommes un fabricant de production depuis 12 ans. Nous pouvons fournir 600 700 à XNUMX XNUMX pièces par mois.

Nous offrons une garantie de 12 mois. En cas de problème, nous analyserons les échantillons et vous fournirons un rapport proposant une solution à court et à long terme. Si le problème provient de notre produit, nous le remplacerons.

Nous avons déjà des agents dans certaines régions et nous recherchons davantage d'agents dans certaines régions.

QFP

Nous pouvons fournir gratuitement 5 écrans LCD TFT.



La taille d'écran TFT LCD requise, la résolution, le type d'interface de communication entre la carte mère et l'écran TFT, l'angle de vision de l'affichage, la sélection du type tactile, les dimensions externes, la conception structurelle, la tension, la méthode de connexion du câble FPC ou le modèle Hongcai spécifié.

Selon les besoins de communication et de vérification, ainsi que les matériaux standards ou personnalisés, tels que le toucher résistif ou le toucher capacitif, le câblage FPC ou le rétroéclairage, organisez les dessins structurels des écrans d'affichage TFT Lcd aux clients pour confirmation dans les 2 à 3 jours.

Le délai de livraison des échantillons pour les écrans TFT standardisés est de 2 à 3 jours. Pour les écrans LCD personnalisés, les échantillons sont fabriqués selon les plans validés. La production des échantillons est longue. Le délai de livraison des écrans LCD est généralement de 7 à 12 jours. Le délai de livraison est de 18 à 21 jours.

Une fois la production de l'échantillon terminée, il sera inspecté conformément au processus de livraison de l'échantillon, et une série de tests de performances structurelles et électriques, de tests de vieillissement à haute et basse température et aux chocs thermiques, de tests de vibration, de tests au brouillard salin, etc. seront organisés conformément aux procédures de contrôle qualité, et des tests seront effectués selon les exigences des différents clients, fournir le rapport de test réel de l'écran TFT pour garantir les performances fiables de l'écran TFT.

Après avoir reçu l'échantillon du client, nous fournirons le pilote IC, le code d'initialisation de l'écran LCD et le support technique coopérera avec le programme de réglage pour allumer.

LCD personnalisé

Téléchargement de la liste LCD

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co., Ltd.
www.laserlcd.comCourriel : Peter@lcdhc.com
　　　　　　　　　　　　　
NON.TailleN ° de pièceRésolutions Voir la directionDimension Outline
(mm)		IC DriverPINInterfaceRétro-éclairage
(LED)		Luminosité (Cd/m2)SPEC
1Écran LCD 0.96 poucesHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104 SPI1200　
2Écran LCD 1.22 poucesHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103 SPI2350Écran LCD carré
3Écran LCD 1.3 poucesHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Écran LCD carré
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Écran LCD carré
5Écran LCD 1.4 poucesHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Écran LCD carré
6Écran LCD 1.44 poucesHC-144HB1204128*12812 heure　29.50 * 36.50 * 2.5ST7735S12SPI2300Écran LCD carré
7Écran LCD 1.54 poucesHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350Écran LCD carré
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
9Écran LCD 1.69 poucesHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Écran LCD vertical
10Écran LCD 1.77 poucesHC-177CB1001128*16012 heure　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B201412 heure　34.70 * 46.70 * 2.30ST7735S20MCU2300　
12Écran LCD 2.0 poucesK200B2008176*22012 heure　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A2030012 heure　37.68 * 51.30 * 2.20ILI9225G20Microcontrôleur/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
16Écran LCD 2.01 poucesHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
17Écran LCD 2.2 poucesK220A24101176*22012 heure　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*32012 heure　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*32012 heure　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RVB4350　
20Écran LCD 2.31 poucesK230J3607240*32012 heure　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ40016 heure　55.00 * 47.55 * 2.75ILI9342C40RVB2350
22Écran LCD 2.4 poucesH24I2005240*32012 heure　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I100212 heure　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B402012 heure　42.72 * 59.46 * 2.50ILI9341V40RVB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RVB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RVB4300　
30Écran LCD 2.6 poucesHC-260LI4001320*2406 heure　57.6 * 50.05 * 3.00ILI9342C40MCU4300
31Écran LCD 2.8 poucesK280I4005240*32012 heure　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI241012 heure　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI240512 heure　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B400112 heure　50.00 * 69.20 * 2.30ILI9341V40RVB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RVB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*40012 heure　43.22 * 73.20 * 3.05ILI932740RVB4350　
40HC-280HY4001A12 heure　43.80 * 71.92 * 2.35ST779340MCU4350　
41Écran LCD 2.95/2.96 poucesHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RVB6320　
43Écran LCD 2.95 poucesHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
44Écran LCD 2.99 poucesHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RVB6350Écran LCD vertical
45Écran LCD 3.2 poucesK320I20300240*32012 heure　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI400312 heure　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301F12 heure　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI500112 heure　55.10 * 77.5 * 2.51ST7789V50RVB/MCU/SPI6400　
49C32T5001240*40012 heure　47.66 * 80.90 * 2.30ST779350RVB/MCU/SPI7450　
50Écran LCD 3.5 poucesK350C20301320*48012 heure　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C2630112 heure　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ400812 heure　54.48 * 84.71 * 2.30ST7796S40RVB6450　
53H35K200112 heure　54.48 * 84.71 * 2.30ST7796S20MIPI6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST7796S45RVB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RVB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RVB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RVB6/12600　
60Écran LCD 3.71 poucesHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RVB4350Écran LCD vertical
61Écran LCD 3.97 poucesHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25MIPI8400　
63Écran LCD 4.3 poucesK430N40103480*27212 heure　105.50 * 67.20 * 2.90ST728240RVB12500　
64HC-430BN403212 heure　105.50 * 67.20 * 2.90NV3047E40RVB7350　
65K43045102T12 heure　105.50 * 67.20 * 4.10ST728245RVB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RVB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RVB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RVB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RVB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST7701S25MIPI10300　
72Écran LCD 4.5 poucesK450S3008C480*854　IPS60.00 * 109 * 1.70ST7701S30MIPI10350　
73Écran LCD 5.0 poucesHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RVB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RVB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
78Écran LCD 5.5 poucesHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
80Écran LCD 5.6 pouces HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RVB15400　
81Écran LCD 6.99 poucesHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30MIPI8600Écran LCD vertical
82Écran LCD 7.0 poucesHC-700QH4008A800*48012 heure　164.20 * 99.20 * 5.0HX8264 + HX866440RVB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RVB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RVB3 Série 7 Parallèle550　
89HC-700BE25026 heure　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
90Écran LCD 7.0 poucesHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
91Écran LCD 8 poucesHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
92Écran LCD 10.1 poucesHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
93Écran LCD 10.1 poucesHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
94Écran LCD 12.1 poucesHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
95Écran LCD 12.3 poucesHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
