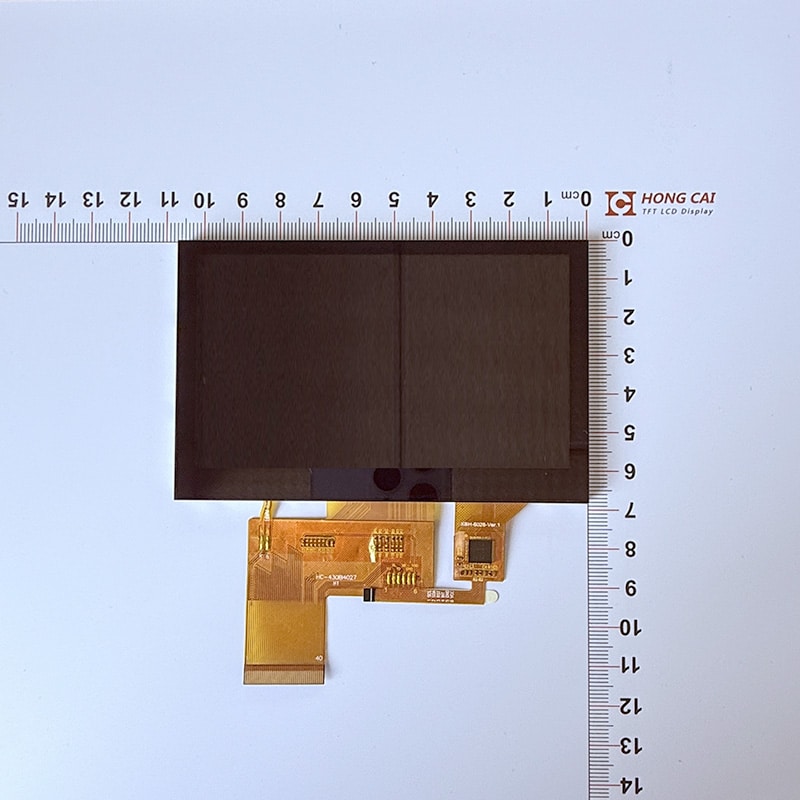

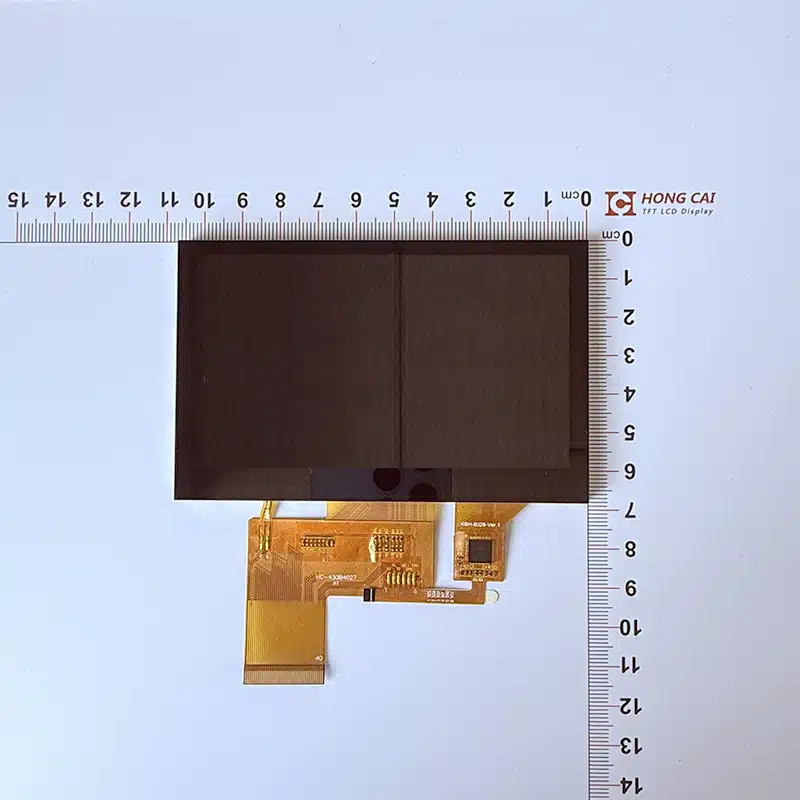

Vakiokokoinen LCD-näyttö 4.3 tuumaa

Vakiokokoinen LCD-näyttö 4.3 tuumaa

  • Koko: 4.3 tuuma
  • Resoluutio: 480×272 pistettä
  • Katselusuunta: kello 12
  • Käyttöliittymä: RGB
  • Ohjaimen IC: ST7282
  • Kosketuspaneeli: RTP
  • Kirkkaus: 500 cd / m²
  • Ulkoreunan koko (mm): 105.5 (L)* 67.2 (K) * 4.1 (P) mm
tiedustelu

Käyttöliittymäluokat

valikko

Tuotetiedot

Edullinen LCD-näyttö, InnoLux TFT-paneeli tai BOE-paneeli, ajuri IC ST7282,NV3047,ILI6485, Katselukulma valittavissa IPS täysi kuvakulma, TN normaali katselukulma, EWV ultralaaja katselukulma, yllä olevat tiedot, pitkäaikainen varastovarasto. Taustavalon kirkkaus on vähintään 380 nittiä, kosketusnäyttötila voi valita kapasitiivisen kosketusnäytön ja resistiivisen kosketusnäytön.

erä Sisällys yksikkö
Koko 4.3 tuuma
LCM+CTP-mitta 105.40 (L) x 67.10 (K) x 2.9 (P) mm
LCD aktiivinen alue 95.04 * 53.86 mm
Pisteiden lukumäärä 480 * RGB * 272 pikselin
LCD-tyyppi a-Si TFT
Katselusuunta KAIKKI kello
Kuljettajan IC ST7282
Liitäntätyyppi RGB 24-bittinen
Käyttölämpötila -20 ℃ ~ 70 ℃
Säilytyslämpötila -30 ℃ ~ 80 ℃
Taustavalon tyyppi 8-LEDit
Paino TBD

Hongcai tft lcd-näytön valmistaja tarjoavat ylivoimaista laatua, joka ylittää alan standardit. Tuotteissamme ei ole jatkuvasti värivääristymiä, ja niiden värit ja kirkkaus ovat tasaiset kaikissa erissä. Suunniteltu täyttämään sekä teollisuus- että kuluttajatason tuotantovaatimukset, näytömme tarjoavat vakaan laadun, luotettavan suorituskyvyn ja jatkuvan toimituksen. Tarjoamme myös kattavaa huoltopalvelua ja teknistä tukea, mikä takaa huolettoman kokemuksen asiakkaillemme.

piirustus

liitäntä

Pin nro PIN-nimi Kuvaukset
1 VLED- LED-katodi
2 VLED+ LED anodi
3 GND Maa
4 VDD Virtalähde
5-12 R0 ~ R7 Punainen data
13-20 G0 ~ G7 Vihreä data
21-28 B0 ~ B7 Sininen data
29 GND Maa
30 PCLK kello
31 Käytä Disp=”on”, kun nasta 31 on kytketty korkean tason kanssa.

Disp=”off”, kun nasta 31 on kytketty matalaan tasoon.
32 HSYNC Vaakasuora synkronointitulo RGB-tilassa. (GND lyhyt, jos sitä ei käytetä)
33 VSYNK Pystysynkronointitulo RGB-tilassa. (GND lyhyt, jos sitä ei käytetä)
34 DE Data käyttöön
35 NC NC
36 GND Maa
37 XR/INT Resistiivinen kosketuspaneelin lähtö / Kapasitiivinen kosketuskynän keskeytyssignaali, kun se on alhainen.
38 YD/RST Resistiivinen kosketuspaneelin lähtö / kapasitiivinen kosketusnollaussignaali, kun se on alhainen.
39 XL/SCL Resistiivinen kosketuspaneelin lähtö / kapasitiivinen kosketus SCL-signaali, I2C-liitäntä.
40 YU/SDA Resistiivinen kosketuspaneelin lähtö / kapasitiivinen kosketus SDA-signaali, I2C-liitäntä



Kuva

FAQ

Suoritamme tiukat laadunvalvontatarkastukset, ja 100 % jokaisesta tuotteesta kulkee vähintään 5 tarkastusaseman läpi ennen toimitusta.

Ei tiukkaa MOQ-rajoitusta. Myös pienet tilaukset ovat tervetulleita!

Kyllä. Olemme 12 vuoden tuotantovalmistaja. Voimme tarjota 600K-700K/PCS yhden kuukauden ajan.

Tarjoamme 12 kuukauden takuun. Jos ongelmia ilmenee, analysoimme näytteet ja toimitamme raportin lyhyen ja pitkän aikavälin ratkaisusta. Jos tuotteessamme on ongelma, vaihdamme sen.

Meillä on jo edustajia joillakin alueilla ja etsimme lisää agentteja tietyille alueille.

FAQ

Voimme tarjota 5 kpl tft-lcd-näyttöä ilmaiseksi.



Vaadittu TFT LCD -näytön koko, resoluutio, emolevyn ja TFT-näytön välisen tiedonsiirtoliittymän tyyppi, näytön katselukulma, kosketustyypin valinta, ulkomitat, rakennesuunnittelu, jännite, FPC-kaapelin liitäntätapa tai määritetty Hongcai-malli.

Viestinnän ja varmennustarpeiden sekä vakio- tai räätälöityjen materiaalien, kuten resistiivinen kosketus tai kapasitiivinen kosketus, FPC-johdotus tai taustavalo, mukaan tilaa TFT LCD -näyttöjen rakennepiirustukset asiakkaille vahvistusta varten 2-3 päivän kuluessa.

Standardoidun tft-näytön näytetoimitusaika on 2-3 päivää. Mukautettua LCD-näyttöä varten näytteet tehdään vahvistettujen piirustusten mukaan. Näytteen valmistus vie aikaa. LCD-näyttöjen näytteiden toimitusjakso on yleensä 7-12 päivää. Kiertoaika on 18-21 päivää.

Kun näytteen tuotanto on valmis, se tarkastetaan näytteen toimitusprosessin mukaisesti, ja sarja rakenteellisia ja sähköisiä suorituskykytestejä, korkean ja matalan lämpötilan ja lämpöshokkivanhenemistestejä, tärinätestejä, suolasuihkutestejä jne. järjestetään laadunvalvontamenettelyjen mukaisesti, ja testit suoritetaan eri asiakkaiden vaatimusten mukaisesti. Toimita tft-näytön luotettavan suorituskyvyn testiraportti.

Saatuamme asiakkaan näytteen toimitamme IC-ohjaimen, LCD-näytön alustuskoodin ja tekninen tuki tekee yhteistyötä säätöohjelman kanssa sytyttääkseen.

LCD-luettelot

LCD-luettelot

Baari-LCD-luettelot

Osa TFT LCD -näyttöjen luettelosta, päivitetään myöhemmin …

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co., Ltd.
 Sähköpostiosoite: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.KokoOsa nro.päätöslauselmat Katso suuntaÄärimmäinen ulottuvuus
(Mm)		Kuljettajan ICPINliitäntäTaustavalon
(LED)		Kirkkaus (Cd/m2)SPEC
10.96 tuuman LCD-näyttöHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104SPI1200　
21.22-tuuman LCD-näyttöHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103SPI2350Neliön lcd
31.3-tuuman LCD-näyttöHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Neliön lcd
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Neliön lcd
51.4-tuuman LCD-näyttöHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Neliön lcd
61.44-tuuman LCD-näyttöHC-144HB1204128*128kello 12　29.50 * 36.50 * 2.5ST7735S12SPI2300Neliön lcd
71.54-tuuman LCD-näyttöHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350Neliön lcd
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69-tuuman LCD-näyttöHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Pystysuuntainen lcd
101.77-tuuman LCD-näyttöHC-177CB1001128*160kello 12　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B2014kello 12　34.70 * 46.70 * 2.30ST7735S20MCU2300　
122.0-tuuman LCD-näyttöK200B2008176*220kello 12　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A20300kello 12　37.68 * 51.30 * 2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01-tuuman LCD-näyttöHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2-tuuman LCD-näyttöK220A24101176*220kello 12　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*320kello 12　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*320kello 12　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31-tuuman LCD-näyttöK230J3607240*320kello 12　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ4001kello 6　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4-tuuman LCD-näyttöH24I2005240*320kello 12　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I1002kello 12　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B4020kello 12　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6-tuuman LCD-näyttöHC-260LI4001320*240kello 6　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8-tuuman LCD-näyttöK280I4005240*320kello 12　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI2410kello 12　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI2405kello 12　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B4001kello 12　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*400kello 12　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001Akello 12　43.80 * 71.92 * 2.35ST779340MCU4350　
412.95/2.96 tuuman LCD-näyttöHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95 tuuman LCD-näyttöHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
442.99 tuuman LCD-näyttöHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Pystysuuntainen lcd
453.2-tuuman LCD-näyttöK320I20300240*320kello 12　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI4003kello 12　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301Fkello 12　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI5001kello 12　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*400kello 12　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5-tuuman LCD-näyttöK350C20301320*480kello 12　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C26301kello 12　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ4008kello 12　54.48 * 84.71 * 2.30ST7796S40RGB6450　
53H35K2001kello 12　54.48 * 84.71 * 2.30ST7796S20MIPI6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71-tuuman LCD-näyttöHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350Pystysuuntainen lcd
613.97-tuuman LCD-näyttöHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25MIPI8400　
634.3-tuuman LCD-näyttöK430N40103480*272kello 12　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN4032kello 12　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102Tkello 12　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST7701S25MIPI10300　
724.5-tuuman LCD-näyttöK450S3008C480*854　IPS60.00 * 109 * 1.70ST7701S30MIPI10350　
735.0-tuuman LCD-näyttöHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
785.5-tuuman LCD-näyttöHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
805.6-tuuman LCD-näyttö HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99-tuuman LCD-näyttöHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30MIPI8600Pystysuuntainen lcd
827.0-tuuman LCD-näyttöHC-700QH4008A800*480kello 12　164.20 * 99.20 * 5.0HX8264+HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Sarja 7 Rinnakkais550　
89HC-700BE2502kello 6　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
907.0-tuuman LCD-näyttöHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
918-tuuman LCD-näyttöHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
9210.1-tuuman LCD-näyttöHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
9310.1-tuuman LCD-näyttöHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1-tuuman LCD-näyttöHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3-tuuman LCD-näyttöHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
