3.5 tuuman LCD-näyttö 240x320

3.5 tuuman LCD-näyttö 240 × 320

  • Koko: 3.5 tuuma
  • Resoluutio: 240 * RGB * 320
  • Näytä suunta: Ilmainen
  • Käyttöliittymä: SPI
  • Ohjaimen IC: ST7789
  • Kosketuspaneeli: CTP
  • Kirkkaus: 410 cd / m²
  • Ääriviivan koko (mm): 54.5 (L)* 82.90 (K) * 2.35 (P)
Pyydä Quote

LCD-näyttöjen haku

Tuotetiedot

HC-350HE1002 on 3.5 tuuman TFT-näyttö LCD-näyttö resoluutio 240 * 320 pikseliä, ohjainpiiri ST7789V:lle, kirkkaus jopa 280-800cd/m2 (tyypillinen), tuki SPI-liitännälle, saatavilla vakiomalleina ja räätälöityinä SPI/MCU/RGB-liitäntänä. TN-näytön katselukulmalle on kaksi erittelyä ja IPS-näyttö täysi katselukulma, joka voi tarjota laajemman katselukulman, teräväpiirtoisen ja kirkkaan LCD-nestekidenäytön, joka täyttää teollisuus- ja kuluttajalaatuisten tuotantoprosessien vaatimukset vakaalla laadulla.

erä Sisällys yksikkö
Koko 3.5 tuuma
LCM-mitta 54.5 (L)* 82.90 (K) * 2.35 (P) mm
LCD aktiivinen alue 48.96 * 73.40 mm
Pisteiden lukumäärä 240 * RGB * 320 pikselin
LCD-tyyppi a-Si TFT
Katselusuunta KAIKKI
Kuljettajan IC ST7789
Liitäntätyyppi SPI
Käyttölämpötila -20 ℃ ~ 70 ℃
Säilytyslämpötila -30 ℃ ~ 80 ℃
Taustavalon tyyppi 5-LEDit
Paino TBD

Hongcai lcd-näyttö tehtaalla tarjoavat ylivoimaista laatua, joka ylittää alan standardit. Tuotteissamme ei ole jatkuvasti värivääristymiä, ja niiden värit ja kirkkaus ovat tasaiset kaikissa erissä. Suunniteltu täyttämään sekä teollisuus- että kuluttajatason tuotantovaatimukset, näytömme tarjoavat vakaan laadun, luotettavan suorituskyvyn ja jatkuvan toimituksen.

piirustus

liitäntä

NO. Symboli Tuotetiedot
1 GND Maa
2 SPI_RS Kohderekisterin valinta.
3 / CS Sirun valinta
4 SCL Sarjakello
5 SDA Sarjatietojen syöttö
6 /RESET Nollaa nasta
7 VCC POWER SUPPLY
8 GND Maa
9 ANTAA TAUSTAVALON ANODI
10 LEDK TAUSTAVALOKATODI

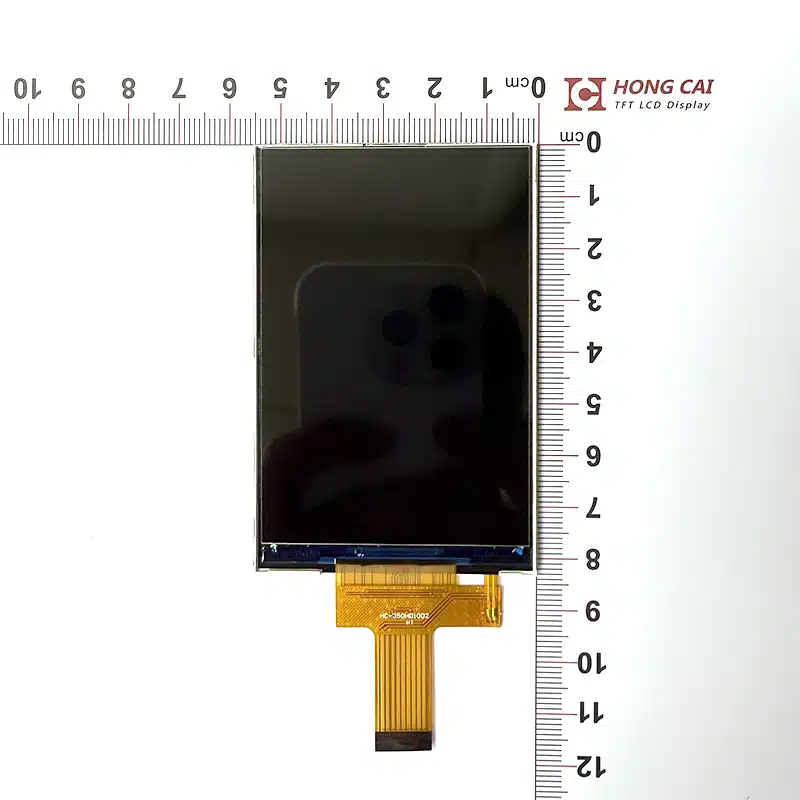

Kuva

FAQ

Pienikokoisen TFT:n (puoliksi räätälöity) vähimmäismäärä

Puoliräätälöity (FPC, POL): 1 kpl räätälöintitasosta riippuen.

Keskikokoisen TFT-näytön (puoliksi räätälöity) vähimmäismäärä

Vakiomallit: 200–1 000 kpl
Puoliräätälöity: 1 000–2 000 kpl

FAE-tuki

FAE-tiimimme voi auttaa rajapintojen yhteensovittamisessa (SPI, RGB, MCU, MIPI, LVDS), ajurien integroinnissa (esim. STM32, Linux, Android-alustat) ja vianmäärityksessä.

Toimitustenhallintajärjestelmä (SRM)

Käytämme integroitua toiminnanohjaus- ja riskienhallintajärjestelmää toimittajien kelpoisuuden hallintaan, suorituskyvyn seurantaan ja riskienhallintaan. Järjestelmään kuuluvat raaka-aineiden jäljitettävyys, toimitusten oikea-aikaisuuden seuranta ja laadunvalvontaprosessit. Noudatamme ISO9001 / ISO14001 / IATF16949 -standardeja.

Sisäiset tuotantoprosessit

Sisäinen tuotantoprosessi LCM + kapasitiivinen kosketusnäyttökokoonpano.

Ulkoistetut prosessit

TFT-paneeli, taustavalo ja FPC-piirilevy

Eurooppalaiset kumppanit

Liiketoiminnan volyymi

Kokonaisliiketoiminta vuosittain: noin 5 miljoonaa Yhdysvaltain dollaria EU:n markkinaosuus: 5–8 % kokonaisvolyymista Aasia: 60–70 %

LCD-luettelot

LCD-luettelot

Baari-LCD-luettelot

Osa TFT LCD -näyttöjen luettelosta, päivitetään myöhemmin …

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co, Ltd
 Sähköpostiosoite: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.KokoOsa nro.päätöslauselmat Katso suuntaÄärimmäinen ulottuvuus
(Mm)		Kuljettajan ICPINliitäntäTaustavalon
(LED)		Kirkkaus (Cd/m2)SPEC
10.96 tuuman LCD-näyttöHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104SPI1200　
21.22-tuuman LCD-näyttöHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103SPI2350Neliön lcd
31.3-tuuman LCD-näyttöHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Neliön lcd
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Neliön lcd
51.4-tuuman LCD-näyttöHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Neliön lcd
61.44-tuuman LCD-näyttöHC-144HB1204128*128kello 12　29.50 * 36.50 * 2.5ST7735S12SPI2300Neliön lcd
71.54-tuuman LCD-näyttöHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350Neliön lcd
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69-tuuman LCD-näyttöHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Pystysuuntainen lcd
101.77-tuuman LCD-näyttöHC-177CB1001128*160kello 12　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B2014kello 12　34.70 * 46.70 * 2.30ST7735S20MCU2300　
122.0-tuuman LCD-näyttöK200B2008176*220kello 12　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A20300kello 12　37.68 * 51.30 * 2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01-tuuman LCD-näyttöHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2-tuuman LCD-näyttöK220A24101176*220kello 12　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*320kello 12　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*320kello 12　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31-tuuman LCD-näyttöK230J3607240*320kello 12　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ4001kello 6　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4-tuuman LCD-näyttöH24I2005240*320kello 12　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I1002kello 12　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B4020kello 12　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6-tuuman LCD-näyttöHC-260LI4001320*240kello 6　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8-tuuman LCD-näyttöK280I4005240*320kello 12　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI2410kello 12　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI2405kello 12　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B4001kello 12　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*400kello 12　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001Akello 12　43.80 * 71.92 * 2.35ST779340MCU4350　
412.95/2.96 tuuman LCD-näyttöHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95 tuuman LCD-näyttöHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
442.99 tuuman LCD-näyttöHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Pystysuuntainen lcd
453.2-tuuman LCD-näyttöK320I20300240*320kello 12　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI4003kello 12　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301Fkello 12　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI5001kello 12　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*400kello 12　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5-tuuman LCD-näyttöK350C20301320*480kello 12　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C26301kello 12　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ4008kello 12　54.48 * 84.71 * 2.30ST7796S40RGB6450　
53H35K2001kello 12　54.48 * 84.71 * 2.30ST7796S20MIPI6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71-tuuman LCD-näyttöHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350Pystysuuntainen lcd
613.97-tuuman LCD-näyttöHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25MIPI8400　
634.3-tuuman LCD-näyttöK430N40103480*272kello 12　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN4032kello 12　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102Tkello 12　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST7701S25MIPI10300　
724.5-tuuman LCD-näyttöK450S3008C480*854　IPS60.00 * 109 * 1.70ST7701S30MIPI10350　
735.0-tuuman LCD-näyttöHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
785.5-tuuman LCD-näyttöHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
805.6-tuuman LCD-näyttö HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99-tuuman LCD-näyttöHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30MIPI8600Pystysuuntainen lcd
827.0-tuuman LCD-näyttöHC-700QH4008A800*480kello 12　164.20 * 99.20 * 5.0HX8264+HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Sarja 7 Rinnakkais550　
89HC-700BE2502kello 6　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
907.0-tuuman LCD-näyttöHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
918-tuuman LCD-näyttöHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
9210.1-tuuman LCD-näyttöHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
9310.1-tuuman LCD-näyttöHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1-tuuman LCD-näyttöHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3-tuuman LCD-näyttöHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
