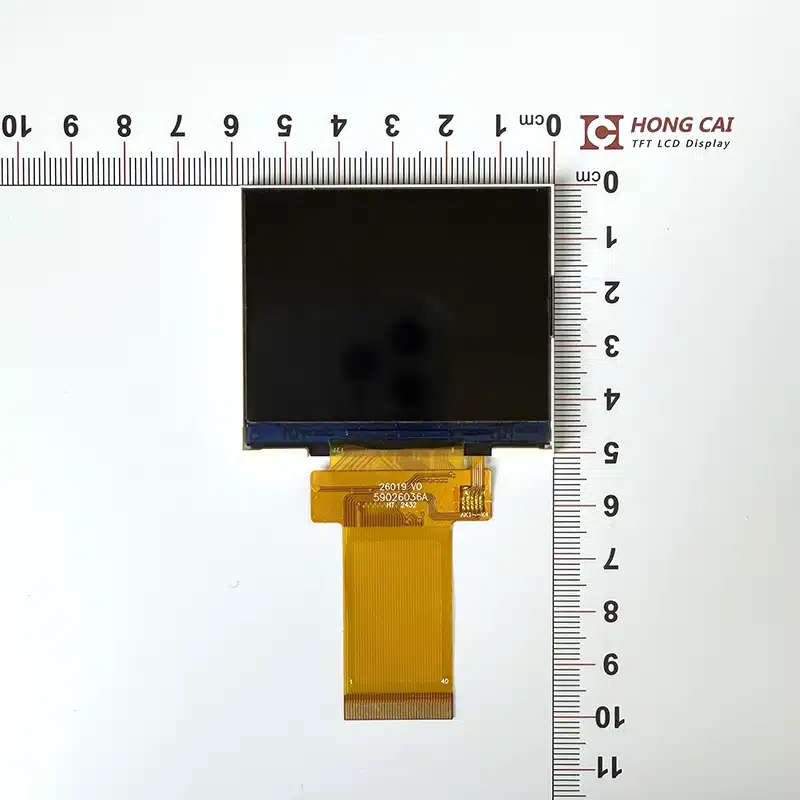

2.6 tuuman LCD-näyttö, vaakasuora näyttö, 320x240

2.6 tuuman LCD-näyttö, vaakasuora näyttö, 320 × 240

  • Koko: 2.6 tuuma
  • Resoluutio: 320 × 240 pistettä
  • Katselusuunta: TFT LCD
  • Käyttöliittymä: MCU
  • Ajurin IC: ILI 9342C
  • RTP/CTP: RTP/CTP
  • Kirkkaus (cd/m²): 380
  • Ulkoreunan mitat: 57.6 * 50.50 * 3.0 mm
tiedustelu

Käyttöliittymäluokat

valikko

Tuotetiedot

Tämä 2.6 tuuman LCD-näyttö, vaakasuuntainen TFT-näyttö, 2.6 tuuman 320 × 240 pikseliä, Driver IC ILI9342C, tarjoaa upean terävyyden, erinomaisen värintoiston, paremman kuvan yhtenäisyyden ja suuren kontrastin täydellä katselukulmalla sisäänrakennetun TFT-teknologian ansiosta.

TFT-näyttötyypit

  • Taustavalon kirkkaus: Vakio: 300 ~ 400 cd/m², Keski: 450 ~ 600 cd/m²; Suuri kirkkaus 800-1000 cd/m².
  • Räätälöity FPC:n muutos: käyttöliittymätyyppi, ulkoisen rakenteen koko
  • Kosketuspaneeli: Kapasitiivinen tai resistiivinen, AG/AR/AF, OCA täysi laminointi.
  • Käytettävissä olevat liitännät: SPI, QSPI, MCU, RGB, LVDS, MiPi
  • LCD-tyypit: TN, EWV, IPS, Transmissive, Transflective
erä Sisällys yksikkö
Koko 2.6 tuuma
LCM-mitta 57.6 (L)* 50.05 (K) * 3.0 (T) mm
LCD aktiivinen alue 52.80 * 39.60 mm
Pisteiden lukumäärä 320 * RGB * 240 pikselin
LCD-tyyppi a-Si TFT
Katselusuunta kello 12
Kuljettajan IC ILI9342C
Liitäntätyyppi MCU16BIT
Käyttölämpötila -20 ℃ ~ 70 ℃
Säilytyslämpötila -30 ℃ ~ 80 ℃
Taustavalon tyyppi 4-LEDit
Paino TBD

Hongcai lcd-näyttö tehtaalla tarjoavat ylivoimaista laatua, joka ylittää alan standardit. Tuotteissamme ei ole jatkuvasti värivääristymiä, ja niiden värit ja kirkkaus ovat tasaiset kaikissa erissä. Suunniteltu täyttämään sekä teollisuus- että kuluttajatason tuotantovaatimukset, näytömme tarjoavat vakaan laadun, luotettavan suorituskyvyn ja jatkuvan toimituksen.

piirustus

liitäntä

NO. Symboli Tuotetiedot
1 ANTAA TAUSTAVALON ANODI
2-5 LEDK1-5 TAUSTAVALOKATODI
6 GND Maa
7 RESET Nollaa nasta
8-23 DB15-DB0 Dataväylä
24 NC1 NC1
25 RD Lue signaali
26 WR Kirjoitussignaali
27 RS Data/komentorekisterin osoite.
28 CS Siru käytössä
29 IOVCC I/O-VIRTALÄHDE
30 VCC POWER SUPPLY
31 NC2 NC2
32 GND2 Maa 2
33 NC3 NC3
34 NC4 NC4
35 NC5 NC5
36 NC6 NC6
37 NC7 NC7
38 NC8 NC8
39 NC9 NC9
40 NC10 NC10

Kuva

FAQ

Suoritamme tiukat laadunvalvontatarkastukset, ja 100 % jokaisesta tuotteesta kulkee vähintään 5 tarkastusaseman läpi ennen toimitusta.

Ei tiukkaa MOQ-rajoitusta. Myös pienet tilaukset ovat tervetulleita!

Kyllä. Olemme 12 vuoden tuotantovalmistaja. Voimme tarjota 600K-700K/PCS yhden kuukauden ajan.

Tarjoamme 12 kuukauden takuun. Jos ongelmia ilmenee, analysoimme näytteet ja toimitamme raportin lyhyen ja pitkän aikavälin ratkaisusta. Jos tuotteessamme on ongelma, vaihdamme sen.

Meillä on jo edustajia joillakin alueilla ja etsimme lisää agentteja tietyille alueille.

FAQ

Voimme tarjota 5 kpl tft-lcd-näyttöä ilmaiseksi.



Vaadittu TFT LCD -näytön koko, resoluutio, emolevyn ja TFT-näytön välinen tietoliikenneliitäntätyyppi, näytön katselukulma, kosketustyypin valinta, ulkoiset mitat, rakennesuunnittelu, jännite, FPC-kaapelin liitäntätapa tai muu määritelty Hongcai malli.

Viestinnän ja varmennustarpeiden sekä vakio- tai räätälöityjen materiaalien, kuten resistiivinen kosketus tai kapasitiivinen kosketus, FPC-johdotus tai taustavalo, mukaan tilaa TFT LCD -näyttöjen rakennepiirustukset asiakkaille vahvistusta varten 2-3 päivän kuluessa.

Standardoidun tft-näytön näytetoimitusaika on 2-3 päivää. Mukautettua LCD-näyttöä varten näytteet tehdään vahvistettujen piirustusten mukaan. Näytteen valmistus vie aikaa. LCD-näyttöjen näytteiden toimitusjakso on yleensä 7-12 päivää. Kiertoaika on 18-21 päivää.

Kun näytteen tuotanto on valmis, se tarkastetaan näytteen toimitusprosessin mukaisesti, ja sarja rakenteellisia ja sähköisiä suorituskykytestejä, korkean ja matalan lämpötilan ja lämpöshokkivanhenemistestejä, tärinätestejä, suolasuihkutestejä jne. järjestetään laadunvalvontamenettelyjen mukaisesti, ja testit suoritetaan eri asiakkaiden vaatimusten mukaisesti. Toimita tft-näytön luotettavan suorituskyvyn testiraportti.

Saatuamme asiakkaan näytteen toimitamme IC-ohjaimen, LCD-näytön alustuskoodin ja tekninen tuki tekee yhteistyötä säätöohjelman kanssa sytyttääkseen.

LCD-luettelot

LCD-luettelot

Baari-LCD-luettelot

Osa TFT LCD -näyttöjen luettelosta, päivitetään myöhemmin …

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co, Ltd
 Sähköpostiosoite: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.KokoOsa nro.päätöslauselmat Katso suuntaÄärimmäinen ulottuvuus
(Mm)		Kuljettajan ICPINliitäntäTaustavalon
(LED)		Kirkkaus (Cd/m2)SPEC
10.96 tuuman LCD-näyttöHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104SPI1200　
