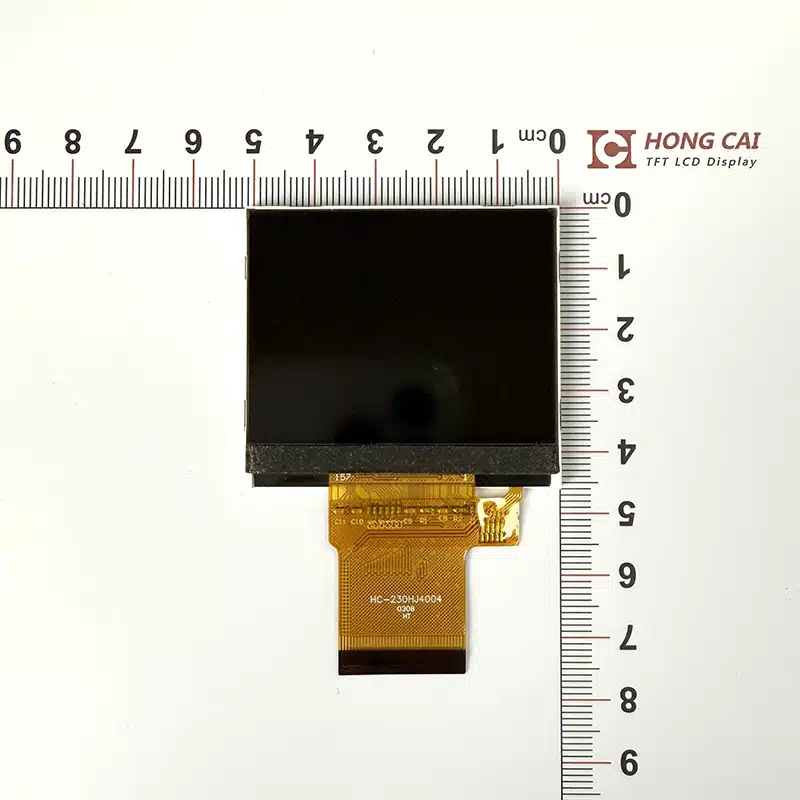

Vaakasuora LCD-näyttö 2.31 tuumaa

Vaakasuora LCD-näyttö 2.31 tuumaa

  • Koko: 2.31 tuuma
  • Tarkkuus: 320 × 240
  • Katselusuunta: klo 12
  • Käyttöliittymä: MCU
  • Ohjaimen IC: ILI9342C
  • Kosketuspaneeli: Resistiivinen kosketusnäyttö
  • Kirkkaus: 320 cd/m²
  • Ulkoreunan koko (mm): 50.80 (L)* 45.80 (K) * 2.35 (P) mm
Pyydä Quote

LCD-näyttöjen haku

Tuotetiedot

2.31 tuuman LCD-näyttö TFT-näyttö MCU-liitännällä, resoluutio on 320 × 240, näytönohjain IC ILI9342C, vaakasuora näyttö TFT-väri-lcd.

HC-230HJ4004 on 2.31 tuuman TFT-LCD-näytön näyttömoduulit MCU-liitännällä, resoluutio 320 × 240 pikseliä, ohjainpiiri ILI9342C, kirkkaus jopa 320-800 cd/m2 (tyypillinen arvo), Kosketuspaneelin kosketusnäytön ja kapasitiivisen kosketusnäytön tyypin mukaan voimme valita. Mitat ovat saatavilla vakiomalleina ja ne voidaan myös räätälöidä asiakkaan tarpeiden mukaan.

erä Sisällys yksikkö
Koko 2.31 tuuma
LCM-mitta 50.80 (L)* 45.80 (K) * 2.35 (T) mm
LCD aktiivinen alue 46.75 * 35.06 mm
Pisteiden määrä 320 × 240 pikselin
LCD-tyyppi a-Si TFT
Katselusuunta 12 kello
Kuljettajan IC ILI9342C
Liitäntätyyppi MCU
Käyttölämpötila -20 ℃ ~ 70 ℃
Säilytyslämpötila -30 ℃ ~ 80 ℃
Taustavalon tyyppi 4-LEDit
Kirkkaus 380 CD / m2

Hongcai LCD-näytön valmistaja tarjoavat ylivoimaista laatua, joka ylittää alan standardit. Tuotteissamme ei ole jatkuvasti värivääristymiä, ja niiden värit ja kirkkaus ovat tasaiset kaikissa erissä. Suunniteltu täyttämään sekä teollisuus- että kuluttajatason tuotantovaatimukset, näytömme tarjoavat vakaan laadun, luotettavan suorituskyvyn ja jatkuvan toimituksen.

piirustus

liitäntä

NO. Symboli Tuotetiedot
2 LEDK1 TAUSTAVALOKATODI
3 LEDK2 TAUSTAVALOKATODI
4 LEDK3 TAUSTAVALOKATODI
5 LEDK4 TAUSTAVALOKATODI
6 GND Maa
7 RESET Nollaa nasta
8 DB15 Dataväylä
9 DB14 Dataväylä
10 DB13 Dataväylä
11 DB12 Dataväylä
12 DB11 Dataväylä
13 DB10 Dataväylä
14 DB9 Dataväylä
15 DB8 Dataväylä
16 DB7 Dataväylä
17 DB6 Dataväylä
18 DB5 Dataväylä
19 DB4 Dataväylä
20 DB3 Dataväylä
21 DB2 Dataväylä
22 DB1 Dataväylä
23 DB0 Dataväylä
24 W16_8X NC
25 RD Lukusignaali, nouseva reuna aktiivinen.
26 WR Kirjoitussignaali, nousevan reunan liipaisin.
27 RS Data/komentorekisterin osoite.
28 CS Siru käytössä, matala aktiivinen.
29 IOVCC I/O-VIRTALÄHDE
30 VCC POWER SUPPLY
31 NC NC
32 GND Maa
33 NC NC
34 NC NC
35 NC NC
36 NC NC
37 NC NC
38 NC NC
39 NC NC
40 NC NC

Kuva

FAQ

Pienikokoisen TFT:n (puoliksi räätälöity) vähimmäismäärä

Puoliräätälöity (FPC, POL): 1 kpl räätälöintitasosta riippuen.

Keskikokoisen TFT-näytön (puoliksi räätälöity) vähimmäismäärä

Vakiomallit: 200–1 000 kpl
Puoliräätälöity: 1 000–2 000 kpl

FAE-tuki

FAE-tiimimme voi auttaa rajapintojen yhteensovittamisessa (SPI, RGB, MCU, MIPI, LVDS), ajurien integroinnissa (esim. STM32, Linux, Android-alustat) ja vianmäärityksessä.

Toimitustenhallintajärjestelmä (SRM)

Käytämme integroitua toiminnanohjaus- ja riskienhallintajärjestelmää toimittajien kelpoisuuden hallintaan, suorituskyvyn seurantaan ja riskienhallintaan. Järjestelmään kuuluvat raaka-aineiden jäljitettävyys, toimitusten oikea-aikaisuuden seuranta ja laadunvalvontaprosessit. Noudatamme ISO9001 / ISO14001 / IATF16949 -standardeja.

Sisäiset tuotantoprosessit

Sisäinen tuotantoprosessi LCM + kapasitiivinen kosketusnäyttökokoonpano.

Ulkoistetut prosessit

TFT-paneeli, taustavalo ja FPC-piirilevy

Eurooppalaiset kumppanit

Liiketoiminnan volyymi

Kokonaisliiketoiminta vuosittain: noin 5 miljoonaa Yhdysvaltain dollaria EU:n markkinaosuus: 5–8 % kokonaisvolyymista Aasia: 60–70 %
