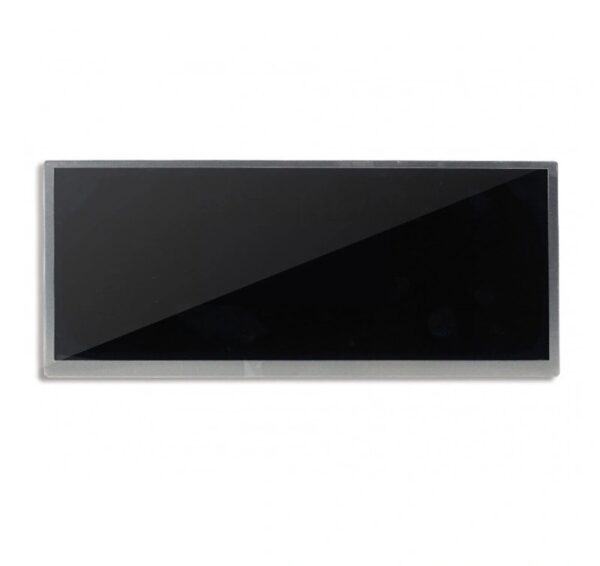

Innolux LCD-näyttö 12.3 tuumaa DJ123KC 01A

Innolux LCD-näyttö 12.3 tuumaa DJ123KC 01A

  • Koko: 12.3 tuumaa
  • Resoluutio: 1920 × 3 (RGB) × 720
  • Katselusuunta: IPS
  • Liitäntä: 2-porttinen LVDS (vain DE-tila)
  • Näyttötila: Normaalisti musta, Transmissiivinen, AAS
  • Kosketuspaneeli: GG
  • Kirkkaus (cd/m²): 1000
  • Ulkoreunan mitat: 292.032 (L) × 109.512 (K) mm
Pyydä Quote

LCD-näyttöjen haku

LCD-näytön koko
valikko
valikko

Tuotetiedot

DJ123KC 01A innolux lcd-näyttö 12.3 tuuman (8:3) näyttö

  • 12.3 tuuman (8:3) näyttö
  •  Normaalisti musta LTPS LCD
  •  1920RGBx720 resoluutio
  •  Kosketa solussa -funktio
  •  Kaksiporttinen LVDS-liitäntä
eräSisällysyksikkö
LCD-koko12.3 tuumaa (lävistäjä)tuuma
LCM-mitta300.0 (L) × 123.5 (K) mm × 4.5 (K) mmmm
LCD aktiivinen alue292.032 (L) × 109.512 (K) mmmm
Pisteiden määrä1920 × 720pikselin
LCD-tyyppiLTPS TFT aktiivinen matriisi
Outline ulottuvuusKenno: 296.03 (L) × 118.81 (K) mm × 1.03 (K) mm
Pää FPCa: 130 (L) × 57.38 (K) × 2.85 (P) mm
liitäntä2-porttinen LVDS (vain DE-tila)
PikselijärjestelyRGB-raita
Käyttölämpötila-20 ℃ ~ 70 ℃
Säilytyslämpötila-30 ℃ ~ 80 ℃
Taustavalon tyyppi20-LEDit
Kirkkaus1000cd / m

Hongcai tft lcd-näyttö tarjoavat ylivoimaista laatua, joka ylittää alan standardit. Tuotteissamme ei ole jatkuvasti värivääristymiä, ja niiden värit ja kirkkaus ovat tasaiset kaikissa erissä. Suunniteltu täyttämään sekä teollisuus- että kuluttajatason tuotantovaatimukset, näytömme tarjoavat vakaan laadun, luotettavan suorituskyvyn ja jatkuvan toimituksen.

piirustus



liitäntä

PinTulosignaalin nimiI/O-nastaTuotetiedot
1GNDtehoMaa
2NCNCNC
3LED +tehoLED-anodi 1
4LED +tehoLED-anodi 1
5NCNCNC
6LED_CH1tehoLED-katodi 1
7LED_CH2tehoLED-katodi 2
8LED_CH3tehoLED-katodi 3
9LED_CH4tehoLED-katodi 4
10NTC1panosTermistori mittaamaan LED-lämpölämpötilaa, jos et käytä, jatka kellumista.
11NTC2ulostuloTermistori mittaamaan LED-lämpölämpötilaa, jos et käytä, jatka kellumista.
12DIS_CSBpanosSarjaliikennesirun valinta. Normaalisti vedetty korkealle. Jos ei ole käytössä, jatka kellumista
13VDDItehoUlkoinen pää- ja I/O-virtalähde;
14VDDItehoUlkoinen pää- ja I/O-virtalähde;
15VDDItehoUlkoinen pää- ja I/O-virtalähde;
16DIS_SDOpanosSarjaliikennedatan lähtönasta. Huomautus: Lähtötoimintoa ohjataan 4-johdinliitännällä. Jos sitä ei käytetä, jatka kellumista
17TCH_ATTNulostuloKosketa keskeytysnastaa. Jos et käytä, anna näiden nastaiden avautua.
18TCH_IO_SCLpanosKosketa I2C-kellotuloa. Normaalisti korkealle vedettynä.
19TCH_IO_SDAI / O-Kosketa I2C-tiedonsyöttönastaa. Normaalisti vedetty korkealle, lähtötila avoin tyhjennys.
20TP_FIpanosTP-nollaus TP_FI = “H”, normaali toiminta. (Oletus) TP_EN = “L”, Ohjain on TP-nollaustilassa.
21GNDtehoMaa
22NCNCINX sisäisesti käytetty
23IND_OUTulostuloEpänormaali merkkinasta. AB_IND =H, kun havaitaan epänormaali
24NCNCINX sisäisesti käytetty
25RESETpanosGlobal reset pin.GRB = “H”, normaali toiminta. (Oletus) GRB = “L”, Säädin on nollaustilassa.
BIST = “H”, BIST-tila
26BIST_FIpanosBIST = “L”, normaali toiminta. (oletus)
27NCNCINX sisäisesti käytetty
28DISP_SDIpanosSarjaliikennetietojen syöttönasta. 4/3-johdintila on normaalisti vedetty matalalle. Jos sitä ei käytetä, jatka kellumista
29DISP_SCLpanosSarjaliikenteen kellotulo. 4/3-johtiminen tila on normaalisti vedetty matalalle. Jos ei käytetä, jatka kellumista
30GNDtehoMaa
31DA_N_EpanosLVDS parillinen data 0-
32DA_P_EpanosLVDS parillinen data 0+
33GNDtehoMaa
34DB_N_EpanosLVDS parillinen data 1-
35DB_P_EpanosLVDS parillinen data 1+
36GNDtehoMaa
37DC_N_EpanosLVDS parillinen data 2-
38DC_P_EpanosLVDS parillinen data 2+
39GNDtehoMaa
40DCLK_N_EpanosLVDS jopa clk -
41DCLK_P_EpanosLVDS jopa clk +
42GNDtehoMaa
43DD_N_EpanosLVDS parillinen data 3-
44DD_P_EpanosLVDS parillinen data 3+
45GNDtehoMaa
46DA_N_OpanosLVDS parittomat tiedot 0-
47DA_P_OpanosLVDS parittomat tiedot 0+
48GNDtehoMaa
49DB_N_OpanosLVDS parittomat tiedot 1-
50DB_P_OpanosLVDS parittomat tiedot 1+
51GNDtehoMaa
52DC_N_OpanosLVDS parittomat tiedot 2-
53DC_P_OpanosLVDS parittomat tiedot 2+
54GNDtehoMaa
55DCLK_N_OpanosLVDS pariton clk -
56DCLK_P_OpanosLVDS pariton clk +
57GNDtehoMaa
58DD_N_OpanosLVDS parittomat tiedot 3-
59DD_P_OpanosLVDS parittomat tiedot 3+
60GNDtehoMaa
