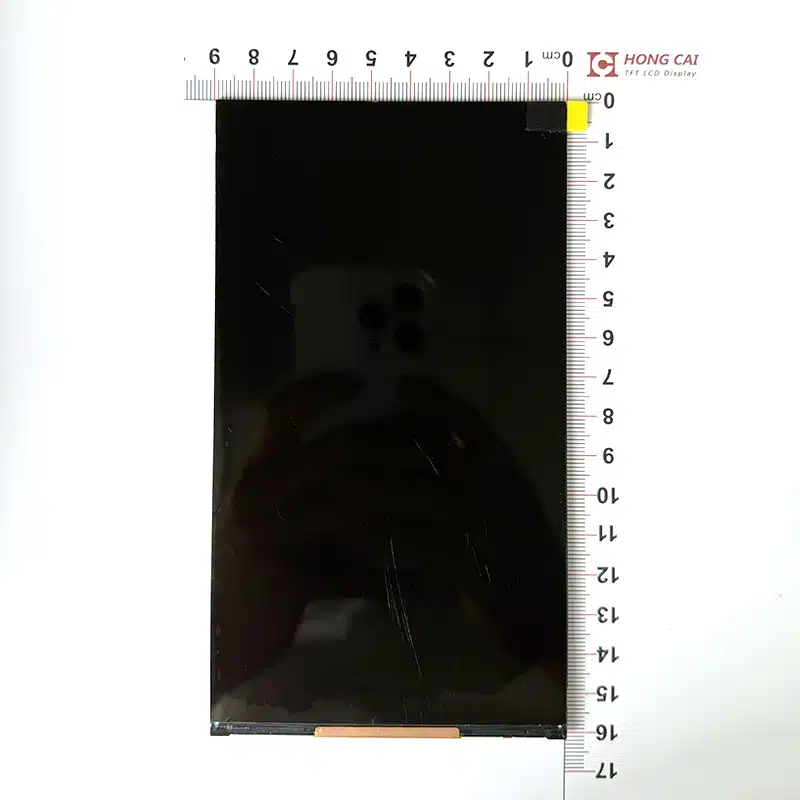

7 Zoll hochauflösendes LCD-Display

7 Zoll hochauflösendes LCD-Display

  • Größe: 7 Zoll
  • Auflösung: 1080 (H) x 1920 (V)
  • Blickrichtung: IPS
  • Schnittstelle: MIPI
  • Treiber-IC:
  • Touchpanel: CTP
  • Helligkeit (cd/m²): 450
  • Außenmaße: 160.07 (H) × 89.33 (B) × 1.45 (T)
Angebot

LCD-Displays Suche

LCD-Displaygröße
Menu
Menu

Beschreibung

7-Zoll-FHD-LCD-Display im Hochformat, Auflösung 1080 × 1920, unterstützt kapazitive Touch-Steuerung. Geeignet für Handheld-Spielekonsolen sowie MP3- und MP4-Displays.

ParameterNormenEinheitBemerkungen
Aktiver Bereich86.832 (H) × 154.368 (V)mm
Anzahl der Pixel1080 (H) x 1920 (V)Pixel
Pixelabstand26.8 (H) x 80.4 (V)mm
PixelanordnungRGB Vertikalstreifen
Farben anzeigen16.7MFarbe
AnzeigemodusNormalerweise schwarz
Maßskizze160.07 (H) × 89.33 (B) × 1.39 (T)mm
Helligkeit450cd / m²
OberflächenbehandlungCF HC, TFT klar
Back-LichtRandseite, 1-LED-Beleuchtungsleistentyp21 * LED

Hongcai LCD-Bildschirm Fabrik bieten höchste Qualität, die Industriestandards übertrifft. Unsere Produkte sind durchgängig frei von Farbverzerrungen und weisen über alle Chargen hinweg einheitliche Farben und Helligkeiten auf. Unsere Displays erfüllen sowohl industrielle als auch private Produktionsanforderungen und bieten stabile Qualität, zuverlässige Leistung und kontinuierliche Versorgung.

Zeichnung



Interface

NO. SymbolBeschreibungNO. SymbolBeschreibung
1LCD_ID (1.8 V)Abschirmende Pull-up 100K Widerstand zu VDDIO21LCM_VDDIO (1.8 V)
2NC22LCM_RST (1.8 V)
3NC23LCM_TE (1.8 V)
4NC24LED_PWMNC
5NC25GND
6GND26LCM_D2P
7CTP_RST (1.8 V)27LCM_D2N
8CTP_SDA (1.8 V)28GND
9CTP_SCL (1.8 V)29LCM_D1P
10CTP_INT (1.8 V)30LCM_D1N
11NC31GND
12

LCM_LEDK





32LCM_CKP
1333LCM_CKN
1434GND
15LCM_LEDA35LCM_D0P
16NC36LCM_D0N
17NC37GND
18LCM_AVEE (-5.8 V)38LCM_D3P
19LCM_AVDD (+5.8 V)39LCM_D3N
20NC40GND








7" LCD-Kataloge

TFT-PanelModell AuflösungWinkelAbmessungenICPINInterfaceLED Kontakt
 Innolux LCDHC-700QH4010A800*480TN164.20 * 99.20 * 5.5HX8264 + HX866440RGB30RTP
Innolux LCDHC-700QH4008800*480TN164.20 * 99.20 * 5.5HX8264 + HX866440RGB30CTP
Innolux LCDHC-700QH40061024*600IPS164.9 * 100 * 5.5HX8282+
HX8696		40LVDS30CTP
BOEHC-700BH40031024*600IPS163.9 * 102.7 * 3.5HX8282+
HX8696		40LVDS24RTP
Innolux LCDHC-700QH50091024*600IPS164.9 * 100 * 5.5HX8282+
HX8696		50RGB30RTP
BOEHC-700BE50021024*600IPS164.9 * 100 * 3.5HX8282+
HX8696		50RGB30RTP
BOEHC-700BE4007A1024*600IPS164.9 * 100 * 5.5HX8282+
HX8696		40MIPI30CTP
BOEHC-700BE25031024*600IPS164.9 * 100 * 3.5EK79007+
EK73217		25MIPI30CTP
BOEHC-700BE25021024*600TN164.3 * 97 * 2.6EK79007+
EK73217		25MIPI21CTP

FAQ

MOQ für TFTs kleiner Größe (teilweise angepasst)

Teilweise kundenspezifisch (FPC, POL): 1 Stück, abhängig vom Personalisierungsgrad.

MOQ für TFT mittlerer Größe (teilweise angepasst)

Standardmodelle: 200–1 Stück
Teilweise individuell: 1–2 Stück

FAE-Unterstützung

Unser FAE-Team kann bei der Schnittstellenanpassung (SPI, RGB, MCU, MIPI, LVDS), der Treiberintegration (z. B. STM32, Linux, Android-Plattformen) und der Fehlerbehebung helfen.

Versorgungsmanagementsystem (SRM)

Wir nutzen ein integriertes ERP- und SRM-System zur Lieferantenqualifizierung, Leistungsverfolgung und zum Risikomanagement. Das System umfasst die Rückverfolgbarkeit von Rohstoffen, die Überwachung pünktlicher Lieferungen und Qualitätskontrollprozesse. Wir befolgen die Standards ISO9001 / ISO14001 / IATF16949.

Eigene Produktionsprozesse

Interner Produktionsprozess LCM + kapazitive Touchscreen-Montage.

Ausgelagerte Prozesse

TFT-Panel, Hintergrundbeleuchtung und FPC-Platine

Europäische Partner

Geschäftsvolumen

Jährliches Gesamtgeschäftsvolumen: ca. 5 Mio. USD Marktanteil in der EU: 5–8 % des Gesamtvolumens Asien: 60–70 %

LCD-Kataloge

LCD-Kataloge

Bar LCD-Kataloge

Teil des TFT-LCD-Displaykatalogs, wird aktualisiert …..

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technologie Co., Ltd.
 E-Mail: Peter@lcdhc.com
　　　　　　　　　　　　　
NO. GrößeTeil Nr.Resolutions BlickrichtungUmrißabmessung
(Mm)		Treiber-ICPINInterfaceRücklicht
(LED)		Helligkeit (Cd/m2)SPEC
10.96-Zoll-LCD-DisplayHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735104 SPI1200　
21.22 Zoll LCD-AnzeigeHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103 SPI2350Quadratisches LCD
31.3 Zoll LCD-AnzeigeHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Quadratisches LCD
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Quadratisches LCD
51.4 Zoll LCD-AnzeigeHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Quadratisches LCD
61.44 Zoll LCD-AnzeigeHC-144HB1204128*12812 Uhr　29.50 * 36.50 * 2.5ST773512SPI2300Quadratisches LCD
71.54 Zoll LCD-AnzeigeHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350Quadratisches LCD
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69 Zoll LCD-AnzeigeHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Vertikales LCD
101.77 Zoll LCD-AnzeigeHC-177CB1001128*16012 Uhr　34.00 * 45.83 * 2.35ST773510SPI2350　
11K177B201412 Uhr　34.70 * 46.70 * 2.30ST773520MCU2300　
122.0 Zoll LCD-AnzeigeK200B2008176*22012 Uhr　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A2030012 Uhr　37.68 * 51.30 * 2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01 Zoll LCD-AnzeigeHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2 Zoll LCD-AnzeigeK220A24101176*22012 Uhr　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*32012 Uhr　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*32012 Uhr　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31 Zoll LCD-AnzeigeK230J3607240*32012 Uhr　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ40016 Uhr　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4 Zoll LCD-AnzeigeH24I2005240*32012 Uhr　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I100212 Uhr　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B402012 Uhr　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6 Zoll LCD-AnzeigeHC-260LI4001320*2406 Uhr　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8 Zoll LCD-AnzeigeK280I4005240*32012 Uhr　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI241012 Uhr　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI240512 Uhr　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B400112 Uhr　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480/640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*40012 Uhr　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001A12 Uhr　43.80 * 71.92 * 2.35ST779340MCU4350　
412.95/2.96 Zoll LCD-DisplayHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95-Zoll-LCD-DisplayHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
442.99-Zoll-LCD-DisplayHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Vertikales LCD
453.2 Zoll LCD-AnzeigeK320I20300240*32012 Uhr　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI400312 Uhr　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301F12 Uhr　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI500112 Uhr　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32240*40012 Uhr　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5 Zoll LCD-AnzeigeKxnumxcxnumx320*48012 Uhr　54.48 * 84.71 * 2.30ILI948820SPI6350　
51Kxnumxcxnumx12 Uhr　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ400812 Uhr　54.48 * 84.71 * 2.30ST779640RGB6450　
53H35K200112 Uhr　54.48 * 84.71 * 2.30ST779620MIPI6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST779635MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST779645RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST770126MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST770151RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71 Zoll LCD-AnzeigeHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350Vertikales LCD
613.97 Zoll LCD-AnzeigeHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST770125MIPI8400　
634.3 Zoll LCD-AnzeigeK430N40103480*27212 Uhr　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN403212 Uhr　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102T12 Uhr　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST770140RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST770125MIPI10300　
724.5 Zoll LCD-AnzeigeK450S3008C480*854　IPS60.00 * 109 * 1.70ST770130MIPI10350　
735.0 Zoll LCD-AnzeigeHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST770140RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST770125MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
785.5 Zoll LCD-AnzeigeHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
805.6 Zoll LCD-Anzeige HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99 Zoll LCD-AnzeigeHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30MIPI8600Vertikales LCD
827.0 Zoll LCD-AnzeigeHC-700QH4008A800*48012 Uhr　164.20 * 99.20 * 5.0HX8264 + HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Seriell 7 Parallel550　
89HC-700BE25026 Uhr　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
907.0 Zoll LCD-AnzeigeHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
918 Zoll LCD-AnzeigeHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
9210.1 Zoll LCD-AnzeigeHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
9310.1 Zoll LCD-AnzeigeHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1 Zoll LCD-AnzeigeHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3 Zoll LCD-AnzeigeHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
