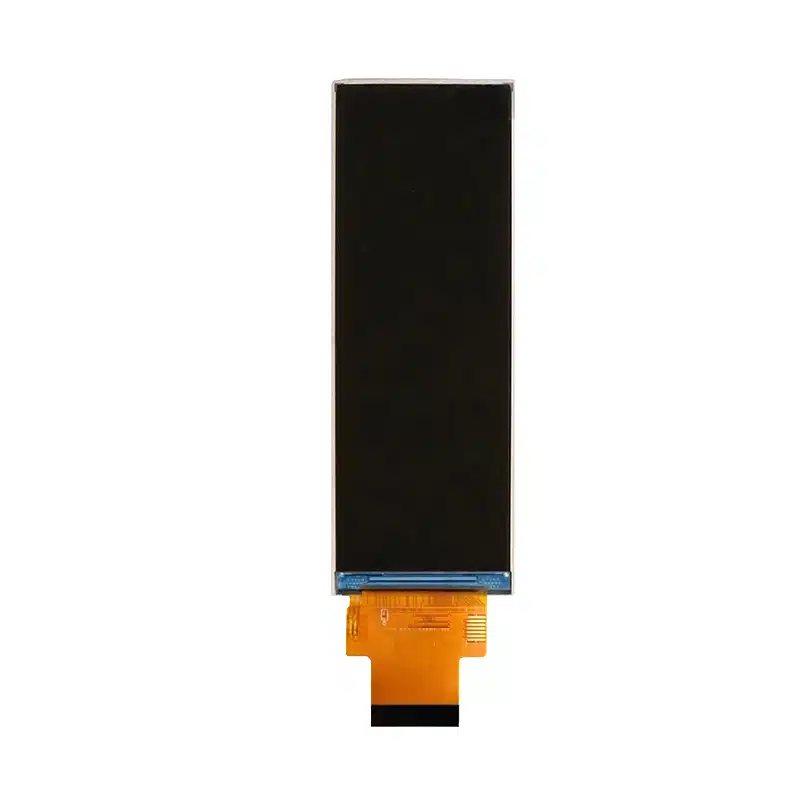

Balkenanzeige IPS LCD 4.58 Zoll

Balkenanzeige IPS LCD 4.58 Zoll

  • Größe: 4.58 Zoll
  • Auflösung: 320 × 960
  • Blickrichtung: IPS
  • Schnittstelle: RGB
  • Treiber lC: ST7701
  • Touchpanel: GG
  • Helligkeit (cd/m²): 500
  • Außenmaße: 41.57 (H) x 118.8 (B) x 2.5 (T)
Angebot

LCD-Displays Suche

Beschreibung

ArtikelInhalteEinheit
LCD-Größe4.58Zoll
LCM-Dimension41.57 (H)*118.8 (V)*2.5 (D)mm
Aktiver LCD-Bereich36.77 (H) * 110.30 (V)mm
Anzahl der Punkte320/960Pixel
LCD TypLTPS TFT-Aktivmatrix
Treiber lCST7701
InterfaceRGB
BlickrichtungALLER
Umgebungstemperaturbereich-20 ℃ ~ 70 ℃
Temperatur-30 ℃ ~ 80 ℃
Hintergrundbeleuchtung Typ6 LEDs
Helligkeit500cd / m²



Zeichnung



Interface

Pin Nr.SymbolBeschreibung
1GIBTAnode für LED-Hintergrundbeleuchtung
2LEDKLED-Hintergrundbeleuchtung Kathode
3LEDKLED-Hintergrundbeleuchtung Kathode
4GNDStrommasse
5VCCAnaloge Stromversorgung
6RESETRücksetzsignal (niedrig aktiv)
7NCNC
8NCNC
9SDASerieller Dateneingangspin in der seriellen Bussystemschnittstelle
10SCKEingangspin für Pixeltaktsignal
11CSChipauswahl
12PCLKPixeltaktsignal in der RGB-Schnittstelle
13DEDatenfreigabesignal im RGB-I/F-Modus
14VSYNCEingangspin für vertikales Synchronisierungssignal
15HSYNCHorizontaler Synchronisierungssignal-Eingangspin
16 ~ 33DB0~DB17RGB-Datensignal (DB0:BLAU LSB;DB5:BLAU
MSB;DB6:GRÜN
LSB;DB11:GRÜN
MSB;DB12:ROT
LSB; DB17: ROTES MSB)
34GNDStrommasse
35TP_INTINT-Pin für CTP
36TP_SDASDA-Pin für CTP
37TP_SCLSCL-Pin für CTP
38TP_RESETReset-Pin für CTP
39TP_VCIStromversorgung für CTP
40GNDStrommasse


FAQ

MOQ für TFTs kleiner Größe (teilweise angepasst)

Teilweise kundenspezifisch (FPC, POL): 1 Stück, abhängig vom Personalisierungsgrad.

MOQ für TFT mittlerer Größe (teilweise angepasst)

Standardmodelle: 200–1 Stück
Teilweise individuell: 1–2 Stück

FAE-Unterstützung

Unser FAE-Team kann bei der Schnittstellenanpassung (SPI, RGB, MCU, MIPI, LVDS), der Treiberintegration (z. B. STM32, Linux, Android-Plattformen) und der Fehlerbehebung helfen.

Versorgungsmanagementsystem (SRM)

Wir nutzen ein integriertes ERP- und SRM-System zur Lieferantenqualifizierung, Leistungsverfolgung und zum Risikomanagement. Das System umfasst die Rückverfolgbarkeit von Rohstoffen, die Überwachung pünktlicher Lieferungen und Qualitätskontrollprozesse. Wir befolgen die Standards ISO9001 / ISO14001 / IATF16949.

Eigene Produktionsprozesse

Interner Produktionsprozess LCM + kapazitive Touchscreen-Montage.

Ausgelagerte Prozesse

TFT-Panel, Hintergrundbeleuchtung und FPC-Platine

Europäische Partner

Geschäftsvolumen

Jährliches Gesamtgeschäftsvolumen: ca. 5 Mio. USD Marktanteil in der EU: 5–8 % des Gesamtvolumens Asien: 60–70 %

LCD-Kataloge

LCD-Kataloge

Bar LCD-Kataloge

Teil des TFT-LCD-Displaykatalogs, wird aktualisiert …..

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technologie Co., Ltd.
 E-Mail: Peter@lcdhc.com
　　　　　　　　　　　　　
NO. GrößeTeil Nr.Resolutions BlickrichtungUmrißabmessung
(Mm)		Treiber-ICPINInterfaceRücklicht
(LED)		Helligkeit (Cd/m2)SPEC
10.96-Zoll-LCD-DisplayHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735104 SPI1200　
21.22 Zoll LCD-AnzeigeHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103 SPI2350Quadratisches LCD
31.3 Zoll LCD-AnzeigeHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Quadratisches LCD
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Quadratisches LCD
51.4 Zoll LCD-AnzeigeHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Quadratisches LCD
61.44 Zoll LCD-AnzeigeHC-144HB1204128*12812 Uhr　29.50 * 36.50 * 2.5ST773512SPI2300Quadratisches LCD
71.54 Zoll LCD-AnzeigeHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25MIPI3350Quadratisches LCD
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69 Zoll LCD-AnzeigeHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Vertikales LCD
101.77 Zoll LCD-AnzeigeHC-177CB1001128*16012 Uhr　34.00 * 45.83 * 2.35ST773510SPI2350　
11K177B201412 Uhr　34.70 * 46.70 * 2.30ST773520MCU2300　
122.0 Zoll LCD-AnzeigeK200B2008176*22012 Uhr　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A2030012 Uhr　37.68 * 51.30 * 2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01 Zoll LCD-AnzeigeHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2 Zoll LCD-AnzeigeK220A24101176*22012 Uhr　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*32012 Uhr　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*32012 Uhr　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31 Zoll LCD-AnzeigeK230J3607240*32012 Uhr　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ40016 Uhr　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4 Zoll LCD-AnzeigeH24I2005240*32012 Uhr　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I100212 Uhr　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B402012 Uhr　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6 Zoll LCD-AnzeigeHC-260LI4001320*2406 Uhr　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8 Zoll LCD-AnzeigeK280I4005240*32012 Uhr　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI241012 Uhr　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI240512 Uhr　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B400112 Uhr　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480/640　IPS46.50 * 65.05 * 2.35ST770124MIPI8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233MIPI4300　
39H28N4009240*40012 Uhr　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001A12 Uhr　43.80 * 71.92 * 2.35ST779340MCU4350　
412.95/2.96 Zoll LCD-DisplayHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125MIPI6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95-Zoll-LCD-DisplayHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130MIPI6320　
442.99-Zoll-LCD-DisplayHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Vertikales LCD
453.2 Zoll LCD-AnzeigeK320I20300240*32012 Uhr　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI400312 Uhr　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301F12 Uhr　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI500112 Uhr　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32240*40012 Uhr　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5 Zoll LCD-AnzeigeKxnumxcxnumx320*48012 Uhr　54.48 * 84.71 * 2.30ILI948820SPI6350　
51Kxnumxcxnumx12 Uhr　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ400812 Uhr　54.48 * 84.71 * 2.30ST779640RGB6450　
53H35K200112 Uhr　54.48 * 84.71 * 2.30ST779620MIPI6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST779635MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST779645RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST770126MIPI10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST770151RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71 Zoll LCD-AnzeigeHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350Vertikales LCD
613.97 Zoll LCD-AnzeigeHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST770125MIPI8400　
634.3 Zoll LCD-AnzeigeK430N40103480*27212 Uhr　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN403212 Uhr　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102T12 Uhr　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST770140RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST770125MIPI10300　
724.5 Zoll LCD-AnzeigeK450S3008C480*854　IPS60.00 * 109 * 1.70ST770130MIPI10350　
735.0 Zoll LCD-AnzeigeHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST770140RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST770125MIPI12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30MIPI16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331MIPI12300　
785.5 Zoll LCD-AnzeigeHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30MIPI14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30MIPI14300　
805.6 Zoll LCD-Anzeige HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99 Zoll LCD-AnzeigeHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30MIPI8600Vertikales LCD
827.0 Zoll LCD-AnzeigeHC-700QH4008A800*48012 Uhr　164.20 * 99.20 * 5.0HX8264 + HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40MIPI30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Seriell 7 Parallel550　
89HC-700BE25026 Uhr　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25MIPI21500　
907.0 Zoll LCD-AnzeigeHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331MIPI20450　
918 Zoll LCD-AnzeigeHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331MIPI24450　
9210.1 Zoll LCD-AnzeigeHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31MIPI32450　
9310.1 Zoll LCD-AnzeigeHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1 Zoll LCD-AnzeigeHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3 Zoll LCD-AnzeigeHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60MIPI44900　
