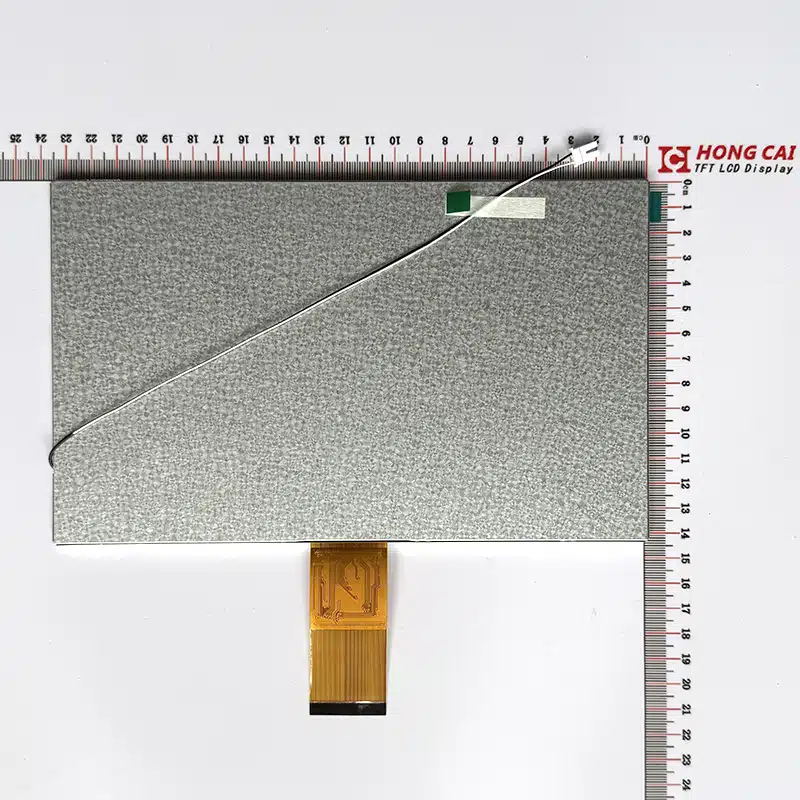

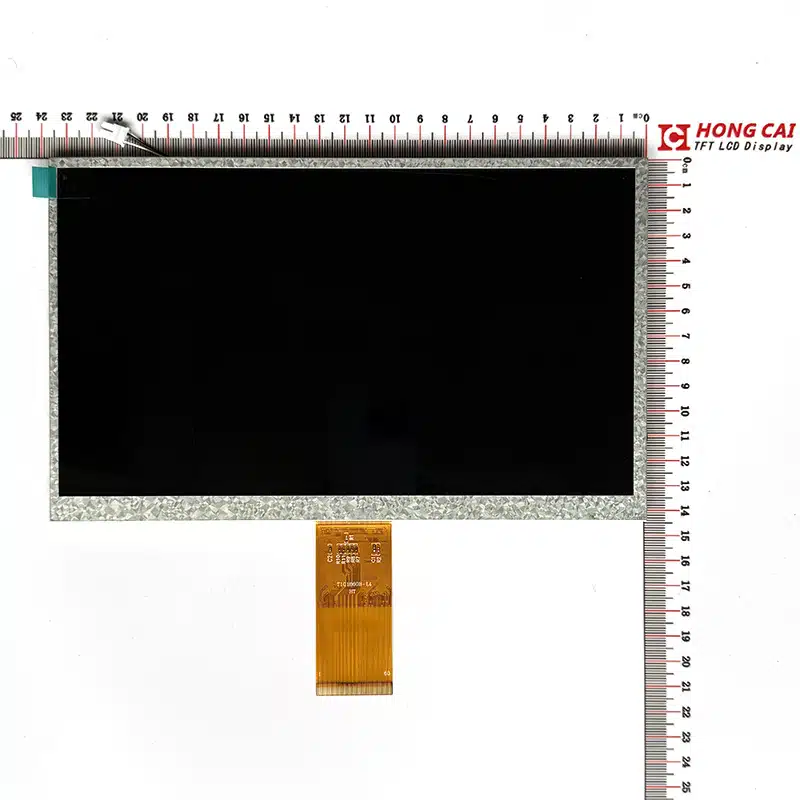

10.1-Zoll-LVDS-LCD-Bildschirm

10.1-Zoll-LVDS-LCD-Bildschirm

  • Größe: 10.1 Zoll
  • Auflösung: 1024×600 Punkte
  • Blickrichtung: ALLE
  • Schnittstelle: LVDS
  • Treiber-IC: HX8282A11+HX8696A01
  • Touchpanel: RTP/CTP
  • Helligkeit (cd/m²): 500
  • Außenmaße: 235 (B) × 143 (H) × 4.5 (T)
Angebot

LCD-Displays Suche

Beschreibung

Der 10.1 Zoll große LVDS-LCD-Bildschirm bietet eine Auflösung von 1024 x 600 Pixeln, eine hohe Helligkeit von 450 cd/m² und einen weiten Betrachtungswinkel mit IPS-Technologie. Der Touchscreen hat eine Standardgröße, sodass keine individuelle Entwicklung erforderlich ist. Der Touchscreen kann resistiv oder kapazitiv sein. Die Stromversorgung der Hintergrundbeleuchtung kann unabhängig über einen Klemmenblock erfolgen oder an die FPC des Hauptdisplays gelötet werden.

ArtikelInhalteEinheit
Größe10.1Zoll
LCM-Dimension235 (B) x 143 (H) x 4.5 (T)mm
Aktiver LCD-Bereich222.72 (B) × 125.28 (H)mm
Anzahl der Punkte1024 × (RGB) × 600Pixel
LCD Typa-Si-TFT
BlickrichtungALLER
Treiber-ICHX8282A11+HX8696A01
Schnittstellen TypLVDS
Umgebungstemperaturbereich-20 ℃ ~ 70 ℃
Temperatur-30 ℃ ~ 80 ℃

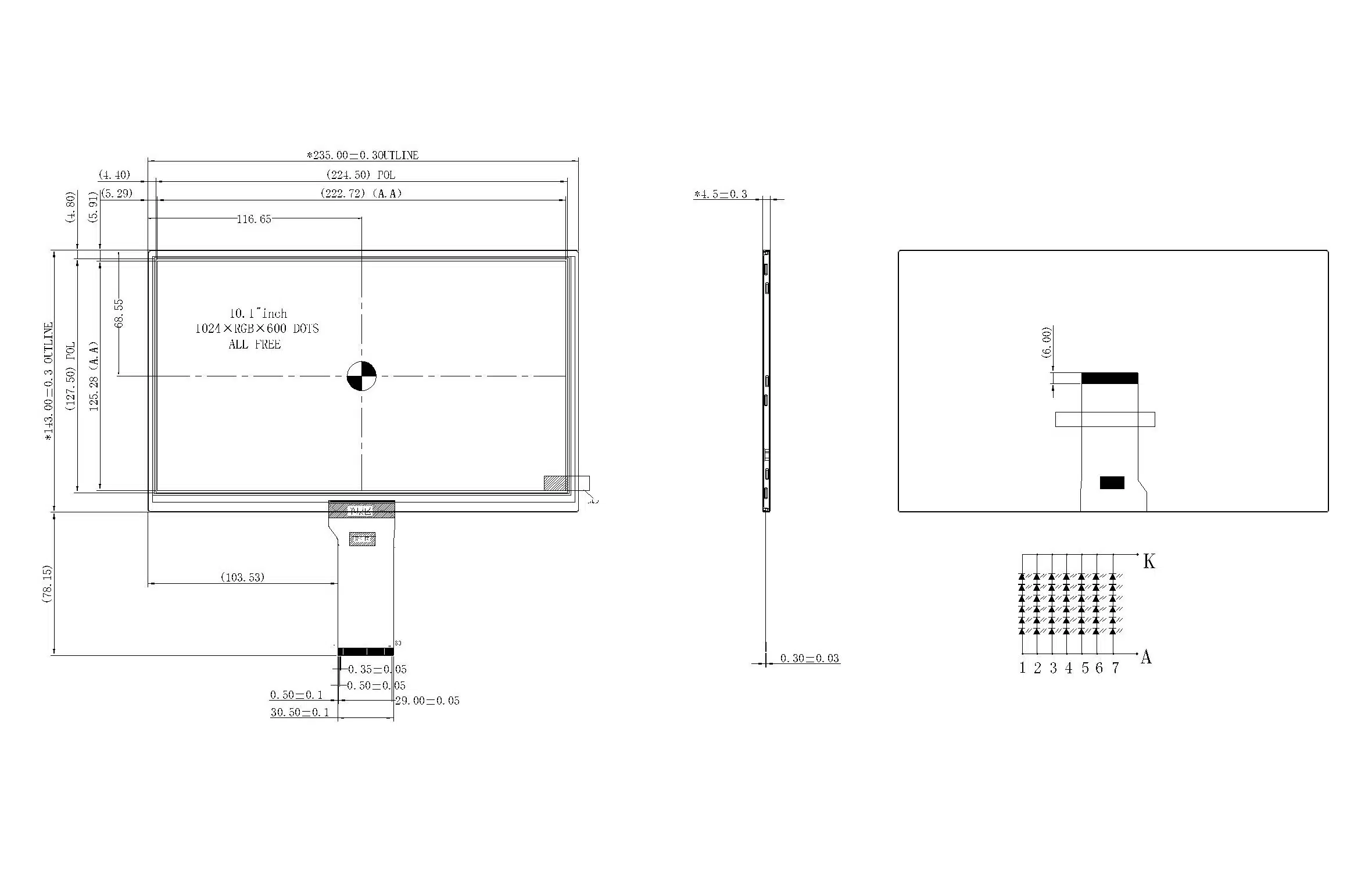

Zeichnung

Interface

Pin Nr.SymbolI / OFunktionAnmerkung
1GNDPBoden
2AVDDPAnaloge Stromversorgung
3VDDPDigitale Macht
4GNDpBoden
5VCOMpGemeinsame Spannung
6VDDPDigitale Macht
7GNDpBoden
8 bis 14NC-Nicht verbunden
15GNDPBoden
16VDDpDigitale Macht
17GNDpBoden
18RXIN3+I+LVDS Differenzdateneingang
19RXIN3-I-LVDS Differenzdateneingang
20GNDPBoden
21RXCLKIN+I+LVDS Differenzialtakteingang
22RXCLKIN-I-LVDS-Differentialtakteingang
23GNDPBoden
24RXIN2+I+LVDS Differenzdateneingang
25RXIN2-I-LVDS Differenzdateneingang
26GNDPBoden
27RXIN1+I+LVDS Differenzdateneingang
28RXIN1-I-LVDS Differenzdateneingang
29GNDPKeine Verbindung
30RXIN0+I+LVDS Differenzdateneingang
31RXIN0-I-LVDS Differenzdateneingang
32GNDPBoden
33GNDPBoden
34ZurücksetzenIGlobaler Reset-Pin.
35STBYBIStandby-Modus, normalerweise hochziehen
36SHLRILinke oder rechte DisplaysteuerungHinweise 1.2
37VDDPDigitale Macht
38UPDNIAnzeigesteuerung nach oben oder untenHinweise 1.2
39GNDPBoden
40AVDDPAnaloge Stromversorgung
41VCOMPGemeinsame Spannung
42DITHIDithering-Funktion ermöglicht Steuerung.
43GNDPBoden
44VDDPDigitale Macht
45GNDPBoden
46 bis 52NC-Nicht verbunden
53GNDPBoden
54VDDPDigitale Macht
55SELBI6-Bit/8-Bit-Modusauswahl.
SELB=”0”, LVDS-Eingangsdaten sind 8 Bit SELB=”1”, LVDS-Eingangsdaten sind 6 Bit
56VGHPPositive Leistung für TFT
57VDDPDigitale Macht
58VGLPNegative Leistung für TFT
59GNDPBoden
60NC-Nicht verbunden


FAQ

MOQ für TFTs kleiner Größe (teilweise angepasst)

Teilweise kundenspezifisch (FPC, POL): 1 Stück, abhängig vom Personalisierungsgrad.

MOQ für TFT mittlerer Größe (teilweise angepasst)

Standardmodelle: 200–1 Stück
Teilweise individuell: 1–2 Stück

FAE-Unterstützung

Unser FAE-Team kann bei der Schnittstellenanpassung (SPI, RGB, MCU, MIPI, LVDS), der Treiberintegration (z. B. STM32, Linux, Android-Plattformen) und der Fehlerbehebung helfen.

Versorgungsmanagementsystem (SRM)

Wir nutzen ein integriertes ERP- und SRM-System zur Lieferantenqualifizierung, Leistungsverfolgung und zum Risikomanagement. Das System umfasst die Rückverfolgbarkeit von Rohstoffen, die Überwachung pünktlicher Lieferungen und Qualitätskontrollprozesse. Wir befolgen die Standards ISO9001 / ISO14001 / IATF16949.

Eigene Produktionsprozesse

Interner Produktionsprozess LCM + kapazitive Touchscreen-Montage.

Ausgelagerte Prozesse

TFT-Panel, Hintergrundbeleuchtung und FPC-Platine

Europäische Partner

Geschäftsvolumen

Jährliches Gesamtgeschäftsvolumen: ca. 5 Mio. USD Marktanteil in der EU: 5–8 % des Gesamtvolumens Asien: 60–70 %
