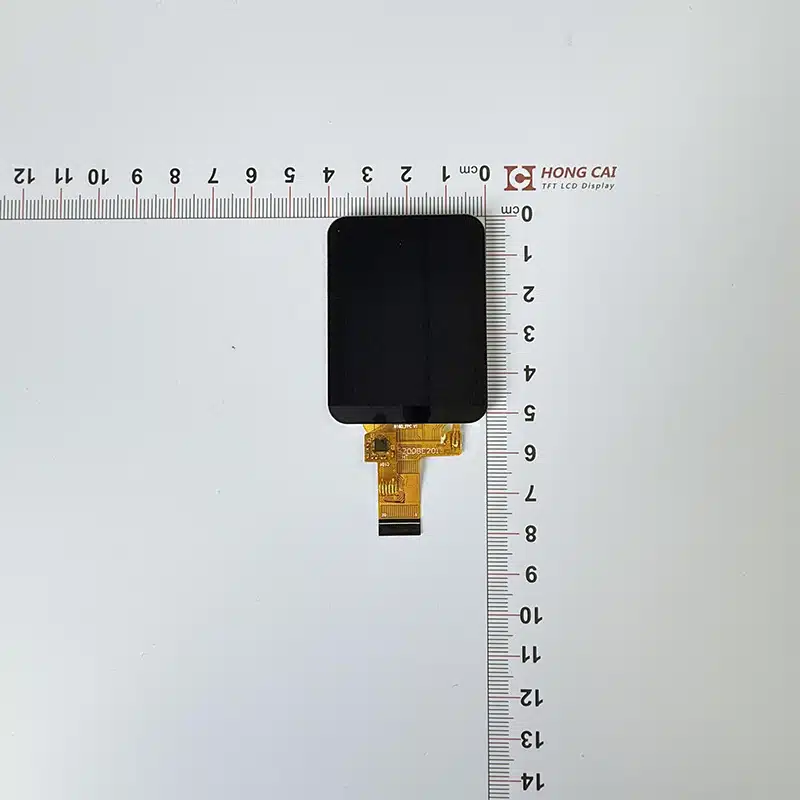

2palcový LCD displej s dotykovou obrazovkou

2palcový LCD displej s dotykovou obrazovkou

  • Velikost: 2.0 palce
  • Rozlišení: 240×320 bodů
  • Směr pohledu: IPS
  • Rozhraní: SPI
  • IC ovladače: ST7789
  • Dotykový panel: CTP
  • Jas (cd/m²): 380
  • Obrysový rozměr: 34.6 (Š) * 47.8 (V) * 2.03 (T)
Žádost o cenovou nabídku

LCD displeje Hledat

Velikost displeje LCD
Menu
Menu

Popis

HC200BE2014 je 2palcový IPS TFT LCD displej s dotykovou obrazovkou a rozlišením 240×320 pixelů, ovladačem IC ST240 a jasem až 320 cd/m7789. Naše IPS TFT displeje nabízejí vylepšenou přesnost barev, ostřejší obraz a široké pozorovací úhly.

PoložkaObsahJednotka
Velikost2.0palec
Rozměr LCM34.6 (W) * 47.8 (V) * 2.03 (T)mm
Aktivní oblast LCD30.60 * 40.80mm
Počet Bodů240 × 320pixel
Typ LCDa-Si TFT
Prohlížení směruIPS
Driver ICST7789V
Typ rozhraníSPI
Provozní teplota-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění-30 ℃ ~ 80 ℃
Typ podsvíceníLED diody 3
Jas380cd / m2

Hongcai lcd displej továrna nabízejí špičkovou kvalitu, která překračuje průmyslové standardy. Naše produkty jsou trvale bez zkreslení barev, s jednotnou barvou a jasem ve všech šaržích. Naše displeje, které jsou navrženy tak, aby splňovaly požadavky průmyslové i spotřebitelské výroby, poskytují stabilní kvalitu, spolehlivý výkon a nepřetržité dodávky.

Kreslení

Rozhraní

NO.SymbolPopis
1GNDNapájení Uzemnění.
2VCC 2.8VAnalogový napájecí zdroj.
3VDD 1.8VI/O napájecí zdroj.
4GNDNapájení Uzemnění.
5DCSVýběr cílového registru.
6SDASériové zadávání dat
7CLKSériové hodiny
8CSPovolení čipu, Nízko aktivní.
9TEZnačka rámu.
10RESETResetujte signál, po zapnutí udržujte Low déle než 10 ms.
11GNDNapájení Uzemnění.
12TP_INTTP Přerušení komunikace pro
13TP_SDAúdaje TP
14TP_SCLTP hodiny
15TP_RESETTP Resetovací kolík
16GNDNapájení Uzemnění.
17LEDKPodsvícená katoda.
18LEDAAnoda podsvícení.
19NCNC
20GNDNapájení Uzemnění.



Obraz

Nejčastější dotazy

MOQ pro malé TFT displeje (polo-zakázkové)

Polo-zakázková výroba (FPC, POL): 1Kks v závislosti na úrovni přizpůsobení.

MOQ pro středně velký TFT (polo-zakázkový)

Standardní modely: 200–1 tisíc ks
Částečně zakázková výroba: 1 000–2 000 ks

Podpora FAE

Náš tým FAE vám může pomoci s párováním rozhraní (SPI, RGB, MCU, MIPI, LVDS), integrací ovladačů (např. STM32, Linux, platformy Android) a řešením problémů.

Systém řízení dodávek (SRM)

Používáme integrovaný systém ERP + SRM pro správu kvalifikace dodavatelů, sledování výkonnosti a řízení rizik. Systém zahrnuje sledovatelnost surovin, sledování včasných dodávek a procesy kontroly kvality. Řídíme se normami ISO9001 / ISO14001 / IATF16949.

Vlastní výrobní procesy

Interní výrobní proces LCM + sestava kapacitní dotykové obrazovky.

Outsourcované procesy

TFT panel, podsvícení a deska plošných spojů FPC

evropští partneři

Objem obchodu

Celkový roční objem obchodu: cca 5 milionů USD Podíl na trhu EU: 5–8 % z celkového objemu Asie: 60–70 %
