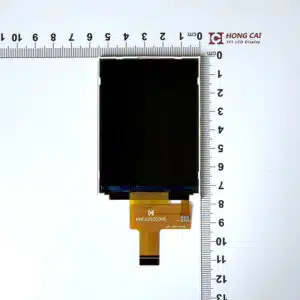

3.2palcový LCD displej SPI

3.2palcový LCD displej SPI

  • Velikost: 3.2 palce
  • Rozlišení: 240×320 bodů
  • Směr pohledu: 12 hodin
  • Rozhraní: SPI
  • IC ovladače: ST7789
  • Dotykový panel: RTP/CTP
  • Jas (cd/m²): 500
  • Obrysový rozměr: 52.28 (V) * 73.04 (V) 2.35
Žádost o cenovou nabídku

LCD displeje Hledat

Popis

3.2 palcový TFT LCD displejHC 320HB1801 má super vysoký jas 1000 cd/m², ovladač IC je ST7789, rozlišení 240 x 320, poskytuje jasný a detailní obraz. Podporuje rozhraní MCU, pohodlné pro přenos dat s mikrokontrolérem. Jas 1000 cd/m² zaručuje vynikající výkon a specifikace poskytují vynikající zobrazovací řešení. Splňuje požadavky průmyslových i spotřebitelských výrobních procesů se stabilní kvalitou.

PoložkaObsahJednotka
Velikost3.2palec
Rozměr LCM52.28(V)*73.04(V)2.35mm
Aktivní oblast LCD48.60 * 64.80mm
Počet Bodů240 × 320pixel
Typ LCDa-Si TFT
Prohlížení směru12 hodin
Driver ICST7789
Typ rozhraníSPI
Provozní teplota-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění-30 ℃ ~ 80 ℃
Typ podsvíceníLED diody 5
Jas500cd / m2

Hongcai tft lcd displej výrobce nabízejí špičkovou kvalitu, která překračuje průmyslové standardy. Naše produkty jsou trvale bez zkreslení barev, s jednotnou barvou a jasem ve všech šaržích. Naše displeje, které jsou navrženy tak, aby splňovaly požadavky průmyslové i spotřebitelské výroby, poskytují stabilní kvalitu, spolehlivý výkon a nepřetržité dodávky.

Kreslení



Rozhraní

1GNDZemě
2RESETReset pin
3SCLSériové hodiny
4VCCPOWER SUPPLY
5CSVýběr čipu
6SDISériové zadávání dat
7SD0
8GNDZemě
9GNDZemě
10LEDAANODA PODSVĚTLENÍ
11LEDKKATODA PODSVĚTLENÍ
12LEDKKATODA PODSVĚTLENÍ
13LEDKKATODA PODSVĚTLENÍ
14LEDKKATODA PODSVĚTLENÍ
15X-(XL)TOUCH
16Y-(YU)TOUCH
17X-(XR)TOUCH
18Y-(YD)TOUCH

Obraz

Nejčastější dotazy

MOQ pro malé TFT displeje (polo-zakázkové)

Polo-zakázková výroba (FPC, POL): 1Kks v závislosti na úrovni přizpůsobení.

MOQ pro středně velký TFT (polo-zakázkový)

Standardní modely: 200–1 tisíc ks
Částečně zakázková výroba: 1 000–2 000 ks

Podpora FAE

Náš tým FAE vám může pomoci s párováním rozhraní (SPI, RGB, MCU, MIPI, LVDS), integrací ovladačů (např. STM32, Linux, platformy Android) a řešením problémů.

Systém řízení dodávek (SRM)

Používáme integrovaný systém ERP + SRM pro správu kvalifikace dodavatelů, sledování výkonnosti a řízení rizik. Systém zahrnuje sledovatelnost surovin, sledování včasných dodávek a procesy kontroly kvality. Řídíme se normami ISO9001 / ISO14001 / IATF16949.

Vlastní výrobní procesy

Interní výrobní proces LCM + sestava kapacitní dotykové obrazovky.

Outsourcované procesy

TFT panel, podsvícení a deska plošných spojů FPC

evropští partneři

Objem obchodu

Celkový roční objem obchodu: cca 5 milionů USD Podíl na trhu EU: 5–8 % z celkového objemu Asie: 60–70 %

LCD katalogy

LCD katalogy

Katalogy LCD displejů

Součást katalogu TFT LCD displejů, bude aktualizován …

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co, Ltd
 E-mail: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.VelikostČást č.Usnesení Zobrazit směrRozměr obrysu
(Mm)		Driver ICPINRozhraníPodsvícení
(VEDENÝ)		Jas (Cd/m2)SPEC
10.96palcový LCD displejHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104 SPI1200　
21.22 palcový LCD displejHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103 SPI2350Čtvercový lcd
31.3 palcový LCD displejHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Čtvercový lcd
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Čtvercový lcd
51.4 palcový LCD displejHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Čtvercový lcd
61.44 palcový LCD displejHC-144HB1204128*12812 hodin　29.50 * 36.50 * 2.5ST7735S12SPI2300Čtvercový lcd
71.54 palcový LCD displejHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25Mipi3350Čtvercový lcd
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69 palcový LCD displejHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Vertikální LCD
101.77 palcový LCD displejHC-177CB1001128*16012 hodin　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B201412 hodin　34.70 * 46.70 * 2.30ST7735S20MCU2300　
122.0 palcový LCD displejK200B2008176*22012 hodin　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A2030012 hodin　37.68 * 51.30 * 2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01 palcový LCD displejHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2 palcový LCD displejK220A24101176*22012 hodin　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*32012 hodin　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*32012 hodin　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31 palcový LCD displejK230J3607240*32012 hodin　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ40016 hodin　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4 palcový LCD displejH24I2005240*32012 hodin　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I100212 hodin　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B402012 hodin　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6 palcový LCD displejHC-260LI4001320*2406 hodin　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8 palcový LCD displejK280I4005240*32012 hodin　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI241012 hodin　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI240512 hodin　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B400112 hodin　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 * 2.35ST770124Mipi8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233Mipi4300　
39H28N4009240*40012 hodin　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001A12 hodin　43.80 * 71.92 * 2.35ST779340MCU4350　
41LCD displej 2.95/2.96 palceHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125Mipi6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95palcový LCD displejHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130Mipi6320　
442.99palcový LCD displejHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Vertikální LCD
453.2 palcový LCD displejK320I20300240*32012 hodin　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI400312 hodin　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301F12 hodin　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI500112 hodin　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*40012 hodin　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5 palcový LCD displejK350C20301320*48012 hodin　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C2630112 hodin　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ400812 hodin　54.48 * 84.71 * 2.30ST7796S40RGB6450　
53H35K200112 hodin　54.48 * 84.71 * 2.30ST7796S20Mipi6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26Mipi10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71 palcový LCD displejHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350Vertikální LCD
613.97 palcový LCD displejHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25Mipi8400　
634.3 palcový LCD displejK430N40103480*27212 hodin　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN403212 hodin　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102T12 hodin　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST7701S25Mipi10300　
724.5 palcový LCD displejK450S3008C480*854　IPS60.00 * 109 * 1.70ST7701S30Mipi10350　
735.0 palcový LCD displejHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25Mipi12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30Mipi16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331Mipi12300　
785.5 palcový LCD displejHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30Mipi14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30Mipi14300　
805.6 palcový LCD displej HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99 palcový LCD displejHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30Mipi8600Vertikální LCD
827.0 palcový LCD displejHC-700QH4008A800*48012 hodin　164.20 * 99.20 * 5.0HX8264+HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40Mipi30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25Mipi30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Sériové 7 Paralelní550　
89HC-700BE25026 hodin　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25Mipi21500　
907.0 palcový LCD displejHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331Mipi20450　
918 palcový LCD displejHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331Mipi24450　
9210.1 palcový LCD displejHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31Mipi32450　
9310.1 palcový LCD displejHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1 palcový LCD displejHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3 palcový LCD displejHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60Mipi44900　
