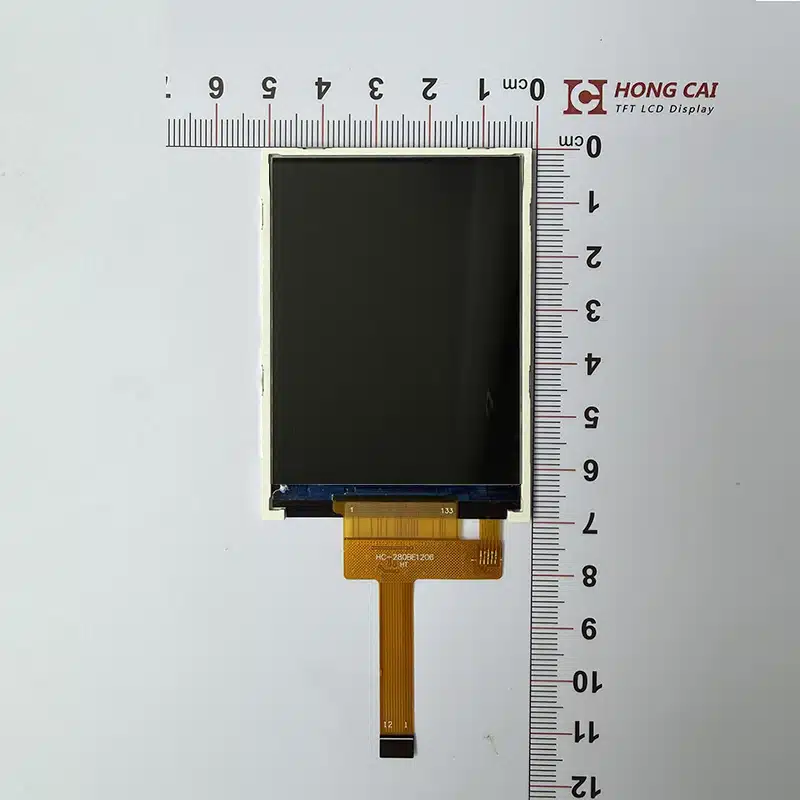

Obrazovka SPI IPS LCD displej 2.8 palce

Obrazovka SPI IPS LCD displej 2.8 palce

  • Velikost: 2.8 palce
  • Rozlišení: 240×320 bodů
  • Směr pohledu: IPS
  • Rozhraní: SPI
  • IC ovladače: ST7789
  • Dotykový panel: RTP/CTP
  • Jas (cd/m²): 380
  • Obrysový rozměr: 50.00（Š）* 69.20（V） *2.30(T) mm
Žádost o cenovou nabídku

LCD displeje Hledat

Velikost displeje LCD
Menu
Menu

Popis

IPS LCD displej s plným zobrazením, 2.8palcové rozhraní SPI, rozlišení 240 × 320 pixelů, obvod ST7789. Rozhraní SPI, TN normální zobrazení a plné zobrazení, 2 modely. Normální zobrazení LCD displeje.

PoložkaObsahJednotka
Velikost2.8palec
Rozměr LCM50.00（W）* 69.20（V） *2.30(T)mm
Aktivní oblast LCD43.20 * 57.60mm
Počet Bodů240 × 320pixel
Typ LCDa-Si TFT
Prohlížení směruIPS
Driver ICST7789V2
Typ rozhraníSPI
Provozní teplota-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění-30 ℃ ~ 80 ℃
Typ podsvíceníLED diody 4
Jas380cd / m2

Hongcai výrobce tft lcd obrazovky nabízejí špičkovou kvalitu, která překračuje průmyslové standardy. Naše produkty jsou trvale bez zkreslení barev, s jednotnou barvou a jasem ve všech šaržích. Naše displeje, které jsou navrženy tak, aby splňovaly požadavky průmyslové i spotřebitelské výroby, poskytují stabilní kvalitu, spolehlivý výkon a nepřetržité dodávky.

Kreslení

Rozhraní

NO.SymbolPopis
1LEDKPodsvícená katoda.
2LEDAAnoda podsvícení.
3GNDNapájení Uzemnění.
4VCCAnalogové napájení.
5IOVCCNapájení obvodu rozhraní.
6TEZnačka rámu.
7CSPovolení čipu, Nízko aktivní.
8RESETResetujte signál, po zapnutí udržujte Low déle než 10 ms.
9DCVýběr cílového registru.
10SCLKSPI hodinový signál, spouštění na náběžné hraně.
11SDADatový signál SPI.
12GNDNapájení Uzemnění.

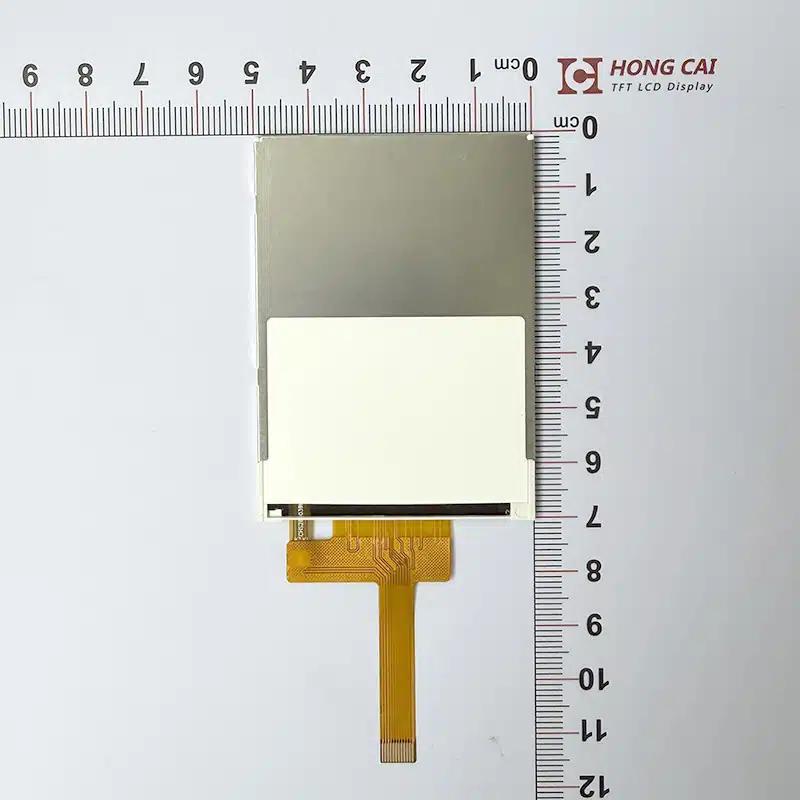

Obraz

Nejčastější dotazy

MOQ pro malé TFT displeje (polo-zakázkové)

Polo-zakázková výroba (FPC, POL): 1Kks v závislosti na úrovni přizpůsobení.

MOQ pro středně velký TFT (polo-zakázkový)

Standardní modely: 200–1 tisíc ks
Částečně zakázková výroba: 1 000–2 000 ks

Podpora FAE

Náš tým FAE vám může pomoci s párováním rozhraní (SPI, RGB, MCU, MIPI, LVDS), integrací ovladačů (např. STM32, Linux, platformy Android) a řešením problémů.

Systém řízení dodávek (SRM)

Používáme integrovaný systém ERP + SRM pro správu kvalifikace dodavatelů, sledování výkonnosti a řízení rizik. Systém zahrnuje sledovatelnost surovin, sledování včasných dodávek a procesy kontroly kvality. Řídíme se normami ISO9001 / ISO14001 / IATF16949.

Vlastní výrobní procesy

Interní výrobní proces LCM + sestava kapacitní dotykové obrazovky.

Outsourcované procesy

TFT panel, podsvícení a deska plošných spojů FPC

evropští partneři

Objem obchodu

Celkový roční objem obchodu: cca 5 milionů USD Podíl na trhu EU: 5–8 % z celkového objemu Asie: 60–70 %

LCD katalogy

LCD katalogy

Katalogy LCD displejů

Součást katalogu TFT LCD displejů, bude aktualizován …

深 圳 市 泓 彩 科 技 有 限 公 司
Shenzhen Hongcai Technology Co, Ltd
 E-mail: Peter@lcdhc.com
　　　　　　　　　　　　　
NO.VelikostČást č.Usnesení Zobrazit směrRozměr obrysu
(Mm)		Driver ICPINRozhraníPodsvícení
(VEDENÝ)		Jas (Cd/m2)SPEC
10.96palcový LCD displejHC096BA100180*160　IPS23.40 * 46.75 * 1.5ST7735S104 SPI1200　
21.22 palcový LCD displejHC-122BD1001240*240　IPS25.76 * 28.16 * 1.8ST7789T3103 SPI2350Čtvercový lcd
31.3 palcový LCD displejHC-130HI1202A240*240　IPS26.20 * 29.22 * 2.0ST7789V12SPI2350Čtvercový lcd
4HC-130BC2401240*240　IPS26.20 * 29.22 * 1.52ST7789V324SPI/MCU2300Čtvercový lcd
51.4 palcový LCD displejHC-140HA2001320*320　IPS27.4 * 30.3 * 1.70ST7365P20MCU3350Čtvercový lcd
61.44 palcový LCD displejHC-144HB1204128*12812 hodin　29.50 * 36.50 * 2.5ST7735S12SPI2300Čtvercový lcd
71.54 palcový LCD displejHC-154HX2501240*240　IPS31.52 * 33.72 * 1.90ST7789V25Mipi3350Čtvercový lcd
8HC-154HI2402240*240　IPS31.52 * 33.72 * 1.90ST7789V24SPI3350　
91.69 palcový LCD displejHC-154BD1601240*240　IPS30.52 * 33.72 * 1.70ST7789P316SPI3300Vertikální LCD
101.77 palcový LCD displejHC-177CB1001128*16012 hodin　34.00 * 45.83 * 2.35ST7735S10SPI2350　
11K177B201412 hodin　34.70 * 46.70 * 2.30ST7735S20MCU2300　
122.0 palcový LCD displejK200B2008176*22012 hodin　37.68 * 51.30 * 2.20ST7775R20MCU3300　
13K200A2030012 hodin　37.68 * 51.30 * 2.20ILI9225G20MCU/SPI3350　
14H20U1302240*320　IPS34.7 * 47.95 * 2.20ILI9340X13SPI4350　
15H20I2201　IPS34.7 * 47.95 * 2.20ST7789V22MCU4350　
162.01 palcový LCD displejHC-201ISW001N0240*296　IPS34.04 * 43.42 * 1.46ST7789W315SPI4350
172.2 palcový LCD displejK220A24101176*22012 hodin　40.20 * 55.60 * 2.35ILI9225G24MCU4350　
18HC-220BI4501240*32012 hodin　38.68 * 55.14 * 2.35ST7789V2-G445MCU4350　
19HC-220BI4002240*32012 hodin　38.68 * 55.14 * 2.35ST7789V2-G440MCU/SPI/RGB4350　
202.31 palcový LCD displejK230J3607240*32012 hodin　50.80 * 45.80 * 2.35ILI9342C36MCU4350
21HC-230HJ40016 hodin　55.00 * 47.55 * 2.75ILI9342C40RGB2350
222.4 palcový LCD displejH24I2005240*32012 hodin　42.72 * 60.26 * 2.30ST7789V20MCU4350　
23H24I100212 hodin　42.72 * 60.26 * 2.30ST7789V10SPI4350　
24K240B402012 hodin　42.72 * 59.46 * 2.50ILI9341V40RGB4350　
25H24I3601　IPS42.72 * 59.46 * 2.30ST7789V36MCU4350　
26K240B45100A　IPS42.72 * 59.46 * 2.30ILI9341V45MCU/SPI/RGB4300　
27HC-240BI2012　IPS42.72 * 60.26 * 2.15ST7789V20SPI4400　
28HC-240HI2201A　IPS42.72 * 60.26 * 2.30ST7789V22MCU4350　
29H24I4001　IPS42.72 * 60.26 * 2.35ST7789V40RGB4300　
302.6 palcový LCD displejHC-260LI4001320*2406 hodin　57.6 * 50.05 * 3.00ILI9342C40MCU4300
312.8 palcový LCD displejK280I4005240*32012 hodin　50.00 * 69.20 * 2.45ST7789V40MCU4350　
32HC-280CI241012 hodin　50.00 * 69.20 * 2.30ST7789V24MCU4350　
33HC-280CI240512 hodin　50.00 * 69.20 * 2.30ST7789V24SPI4350　
34H28B400112 hodin　50.00 * 69.20 * 2.30ILI9341V40RGB4350　
35HC-280HI1206　IPS50.00 * 69.20 * 2.30ST7789V212SPI4350　
36K280I40300　IPS50.00 * 69.20 * 2.30ST7789V2-G4-A-140RGB4350　
37HC-280BS2421480 × 640　IPS46.50 * 65.05 * 2.35ST770124Mipi8600　
38HC-280HX3301240*320　IPS50.00 * 69.20 * 2.15JD985233Mipi4300　
39H28N4009240*40012 hodin　43.22 * 73.20 * 3.05ILI932740RGB4350　
40HC-280HY4001A12 hodin　43.80 * 71.92 * 2.35ST779340MCU4350　
41LCD displej 2.95/2.96 palceHC-295BS2501360*640　IPS42.70 * 74.70 * 2.05ST770125Mipi6320　
42HC-296BS3901　IPS42.70 * 74.70 * 2.05ST770139RGB6320　
432.95palcový LCD displejHC-295BS3001480*854　IPS43.00 * 74.87 * 2.24ST770130Mipi6320　
442.99palcový LCD displejHC-299HS4001268*800　IPS26.96 * 80.08 * 1.80ST770140RGB6350Vertikální LCD
453.2 palcový LCD displejK320I20300240*32012 hodin　55.04 * 77.20 * 2.50ST7789V20SPI5350　
46HC-320HI400312 hodin　55.04 * 77.20 * 2.40ST7789V240MCU5350　
47K320T2301F12 hodin　52.28 * 73.04 * 2.35GC930623MCU5350　
48HC-320HI500112 hodin　55.10 * 77.5 * 2.51ST7789V50RGB/MCU/SPI6400　
49C32T5001240*40012 hodin　47.66 * 80.90 * 2.30ST779350RGB/MCU/SPI7450　
503.5 palcový LCD displejK350C20301320*48012 hodin　54.48 * 84.71 * 2.30ILI948820SPI6350　
51K350C2630112 hodin　54.50 * 82.90 * 2.20ILI948826MCU6350　
52HC-350CJ400812 hodin　54.48 * 84.71 * 2.30ST7796S40RGB6450　
53H35K200112 hodin　54.48 * 84.71 * 2.30ST7796S20Mipi6350　
54H35J3501　IPS54.48 * 84.71 * 2.30ST7796S35MCU6350　
55H35J4502　IPS54.48 * 84.71 * 2.30ST7796S45RGB6350　
56HC-350BS2603CT480*800　IPS50.58 * 85.76 * 2.00ST7701S26Mipi10700　
57C35B5102480*800　IPS51.32 * 86.61 * 2.10ST7701S51RGB7400　
58HC-350HS5401320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6600　
59HC-350BS5402320*240　IPS76.84 * 63.84 * 3.3ST7272A54RGB6/12600　
603.71 palcový LCD displejHC-371BS4501A240*960　IPS25.3 * 98.89 * 1.65ST7701SN45RGB4350Vertikální LCD
613.97 palcový LCD displejHC-397BS2006480*800　IPS55.60 * 96.2 * 2.30NT3551020MCU8300　
62HC-397BS2503　　IPS57.14 * 96.85 * 1.85ST7701S25Mipi8400　
634.3 palcový LCD displejK430N40103480*27212 hodin　105.50 * 67.20 * 2.90ST728240RGB12500　
64HC-430BN403212 hodin　105.50 * 67.20 * 2.90NV3047E40RGB7350　
65K43045102T12 hodin　105.50 * 67.20 * 4.10ST728245RGB9500　
66HC-430BI4027　IPS105.50 * 67.20 * 2.90ILI6485D40RGB8350　
67HC-430HS4036　IPS105.50 * 67.20 * 2.90ST728345RGB7400　
68C43H4505　IPS105.50 * 67.20 * 2.90ST728345RGB10500　
69HC-430BS4030480*800　IPS60.34 * 102.40 * 1.95ST7701S40RGB8350　
70HC-430BS4509　IPS60.34 * 102.40 * 1.95NT3551045MCU8350　
71K430BS2501　IPS60.34 * 102.40 * 1.85ST7701S25Mipi10300　
724.5 palcový LCD displejK450S3008C480*854　IPS60.00 * 109 * 1.70ST7701S30Mipi10350　
735.0 palcový LCD displejHC-495BS4006480*854　IPS65.30 * 119.30 * 2.10ST7701S40RGB12350　
74K495I25102480*854　IPS65.30 * 119.30 * 2.10ST7701S25Mipi12350　
75HC-500HS4008800*480　IPS120.70 * 75.8 * 2.90ST726540RGB / LVDS18650　
76HC-499HI3008A720*1280　IPS65.30 * 119.30 * 1.95ILI9881D30Mipi16500　
77HC-499HS3107720*1280　IPS65.30 * 119.30 * 2.1ST770331Mipi12300　
785.5 palcový LCD displejHC-550TH3020A720*1280　IPS70.6 * 128.6 * 1.80HX8394F30Mipi14300　
79HC-550HI3017720*1280　IPS71.04 * 129.56 * 1.60ILI9881 30Mipi14300　
805.6 palcový LCD displej HC560QA4001640*480　TN126.5 * 129.56 * 1.60ILI619240RGB15400　
816.99 palcový LCD displejHC-700BS3003280*1424　IPS38.20 * 181.47 * 3.45ST7703I30Mipi8600Vertikální LCD
827.0 palcový LCD displejHC-700QH4008A800*48012 hodin　164.20 * 99.20 * 5.0HX8264+HX866440RGB21400　
83HC-700QH40061024*600　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
84HC-700BE4007A　IPS164.9 * 100 * 5.5EK79001AD3+EK73217BCGA40Mipi30500　
85HC-700QH5009　IPS164.9 * 100 * 5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
86HC-700BE2503　IPS164.9 * 100 * 3.5EK79007AD3+
EK73217BCGA		25Mipi30550　
87HC-700BH4003　IPS163.9 * 102.7 * 3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
88HC-700BE5002　IPS164.9 * 100 * 3.5HX8282-A11D+
HX8696-A01A		50RGB3 Sériové 7 Paralelní550　
89HC-700BE25026 hodin　164.3 * 97 * 2.6EK79007AD+
EK73217BCGA		25Mipi21500　
907.0 palcový LCD displejHC-700HJ3101800*1280　IPS99.59 * 160.88 * 2.35JD9365DA-H331Mipi20450　
918 palcový LCD displejHC-800HJ3101800*1280 IPS114.6 * 184.10 * 2.6JD9365DA-H331Mipi24450　
9210.1 palcový LCD displejHC-101II3101800*1280　IPS146.96 * 232.00 * 2.7JD9365DA31Mipi32450　
9310.1 palcový LCD displejHC-101QE40011280*800　IPS229.46 * 149.10 * 2.6EK7920240LVDS42800　
9412.1 palcový LCD displejHC-121IN40011280*800　IPS277.7 * 180.60 * 6.2 49LVDS44900　
9512.3 palcový LCD displejHC-101QE40011920*720　IPS300 * 123.50 * 2.8 60Mipi44900　
