Popis

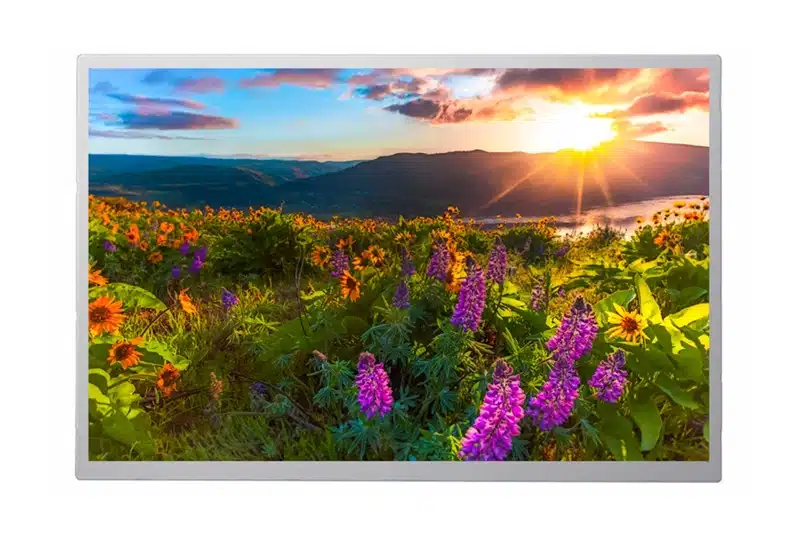

15palcový LCD displej s rozlišením 1024 x 768, standardní univerzální rozhraní LVDS, IPS Technologie displeje s plným pozorovacím úhlem, vysoká kvalita displeje, vysoká rychlost odezvy, vysoká kvalita obrazu, pouze režim DE (Data Enable). Lze zvolit normální a vysoký jas. Vysoce kvalitní displej, široce používaný v průmyslovém řízení a zdravotnických produktech. V souladu s RoHS.
| Parametr | Specifikace | Jednotka |
| Aktivní oblast | 304.128 (H) × 228.096 (V) | mm |
| Počet pixelů | 1024 (H) × 768 (V) | pixelů |
| Rozteč pixelů | 0.297 (H) × 0.297 (V) | mm |
| Pixel uspořádání | Pixely RGB Vertikální pruhy | |
| Barvy displeje | 16.7M | barvy |
| Zobrazovací mód | Normálně černý | |
| Rozměrový obrys | 326.5 (H) × 253.5 (V) × 9.7 (Typ.) | mm |
| Hmotnost | 930 | g |
| Spotřeba energie | 10.8 | Watt |
| Šířka rámečku (L/P/H/D) | 9.64 / 9.64 / 11.15 / 11.15 | mm |
| Povrchová úprava | Zákal 25 %, 3H | |
| Podsvícení | Typ světelné lišty E-LED | |
| LED životnost | 50000 | hod |
| Jas LCM | 350/500/1100 | cd / m2 |
Hongcai lcd displej továrna nabízejí špičkovou kvalitu, která překračuje průmyslové standardy. Naše produkty jsou trvale bez zkreslení barev, s jednotnou barvou a jasem ve všech šaržích. Naše displeje, které jsou navrženy tak, aby splňovaly požadavky průmyslové i spotřebitelské výroby, poskytují stabilní kvalitu, spolehlivý výkon a nepřetržité dodávky.
Rozhraní
| Parametr | Symbol | Hodnoty | Jednotka | Poznámka |
| Min | Typ | Max |
| Vstupní napětí zdroje napájení | VDD | 3.0 | 3.3 | 3.6 | V | Poznámky 1 |
| Napájecí proud | IDD | - | 455 | 900 | mA |
| Zvlnění napětí napájecího zdroje | VRP | - | - | 300 | mV | |
| Spěchový proud | IRSKÝ | - | 2 | 3 | A | Poznámky 2 |
| LVDS Rozhraní | Diferenciální vstupní vysoké prahové napětí | VLVTH | - | - | +100 | mV | VLVC=1.2V |
| Nízké prahové napětí diferenciálního vstupu | VLVTL | -100 | - | - | mV |
| Společné vstupní napětí | VLVC | 0.7 | - | 1.6 | V | |
| CMOS Rozhraní | Vstupní horní prahové napětí | HIV | 0.7 VDD | - | VDD | V | |
| Vstupní nízký práh Napětí | VIL | 0 | - | 0.3 VDD | V | |
| Spotřeba energie | PD | | 1.5 | 3 | W | |
| PBL | | 9.3 | 10.2 | | Poznámky 3 |
| Celkem | | 10.8 | 13.2 | | |
| Parametr | Min. | Typ | Max. | Jednotka | Poznámky |
| Napájecí napětí ovladače LED | HVDD | 10.8 | 12 | 12.6 | V | |
| Napájecí proud ovladače LED | IHVDD | 600 | 775 | 850 | mA | |
| EN Úroveň ovládání | Podsvícení zapnuto | VENH | 3 | 3.3 | 3.6 | V | Logika EN s vysokým napětím |
| Podsvícení vypnuto | VENL | 0 | 0 | 0.6 | V | Nízké napětí v logice EN |
| Úroveň PWM řízení | PWM vysoká úroveň | VPML | 3 | 3.3 | 3.6 | V | |
| PWM nízká úroveň | VPML | 0 | 0 | 0.6 | V | |
| Řídicí frekvence PWM | FPWM | 0.12 | - | 20 | KHz | Viz komentáře zákazníků |
| Povinný poměr | - | 5 | - | 100 | % | |
| Životnost LED diod | N / A | 30,000 | 50,000 | - | hodina | Note4 |
| Vstupní napětí LED světelné lišty na vstupní pin | VIP | 32.4 | 36 | 39.6 | V | |
| Vstupní proud LED světelné lišty na vstupní pin | IPIN | - | 45 | - | mA | Note2 |
| Spotřeba energie LED | PBL | - | 9.3 | 10.2 | W | Note3 |
LED lišta se skládá z 48 LED pouzder, 4 řetězců (paralelních) * 12 pouzder (sériových)
Poznámka 1: K dispozici je jedna světelná lišta a specifikovaný proud je vstupní proud LED čipu 100% střídy. Poznámka 2: Snímací proud každého vstupního pinu je 4 mA.
Poznámka 3: PBL=4 Vstupní piny*VPIN ×IPIN
Poznámka 4: Životnost je určena jako doba, za kterou svítivost LED dosáhne 50 % původní svítivosti.
jas nebo nenormální osvětlení při IPIN=45mA za podmínek nepřetržitého provozu při 25 ±2 ℃
| PIN č | Symbol | Popis | PIN č | Symbol | Popis |
| 1 | VDD | Napájení, 3.3 V (typ.) | 11 | RIN2- | -LVDS diferenciální datový vstup 2 |
| 2 | VDD | Napájecí zdroj, 3.3 V (typ.) | 12 | RIN2+ | +LVDS diferenciální datový vstup 2 |
| 3 | VSS | Země | 13 | VSS | Země |
| 4 | NC | Žádné připojení | 14 | CLKIN- | -LVDS diferenciální hodinový vstup CL K |
| 5 | RIN0- | -LVDS diferenciální datový vstup 0 | 15 | CLKIN+ | +Vstup diferenciálního hodinového signálu LVDS CL K |
| 6 | RIN0+ | +LVDS diferenciální datový vstup 0 | 16 | VSS | Země |
| 7 | VSS | Země | 17 | RIN3- | -LVDS diferenciální datový vstup 3 |
| 8 | RIN1- | -LVDS diferenciální datový vstup 1 | 18 | RIN3+ | +LVDS diferenciální datový vstup 3 |
| 9 | RIN1+ | +LVDS diferenciální datový vstup 1 | 19 | VSS | Země |
| 10 | VSS | Země | 20 | NC | Žádné připojení |
LED Light Bar
| PIN č | Symbol | Popis |
| 1 | NC | Žádné připojení |
| 2 | stmívání | Stmívání PWM |
| 3 | umožnit | 3.3 V - Zapnuto / 0 V - Vypnuto |
| 4 | GND | Země |
| 5 | VCC | 12V |
